101 Octane CDI/Tändspole (Ostrypt) - Ducati

Information om 101 Octane CDI/Tändspole (Ostrypt) - Ducati

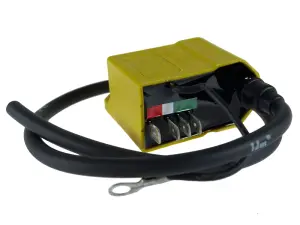

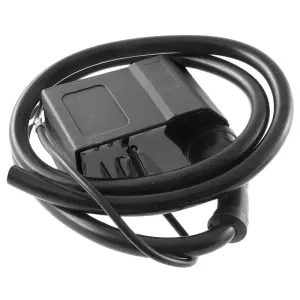

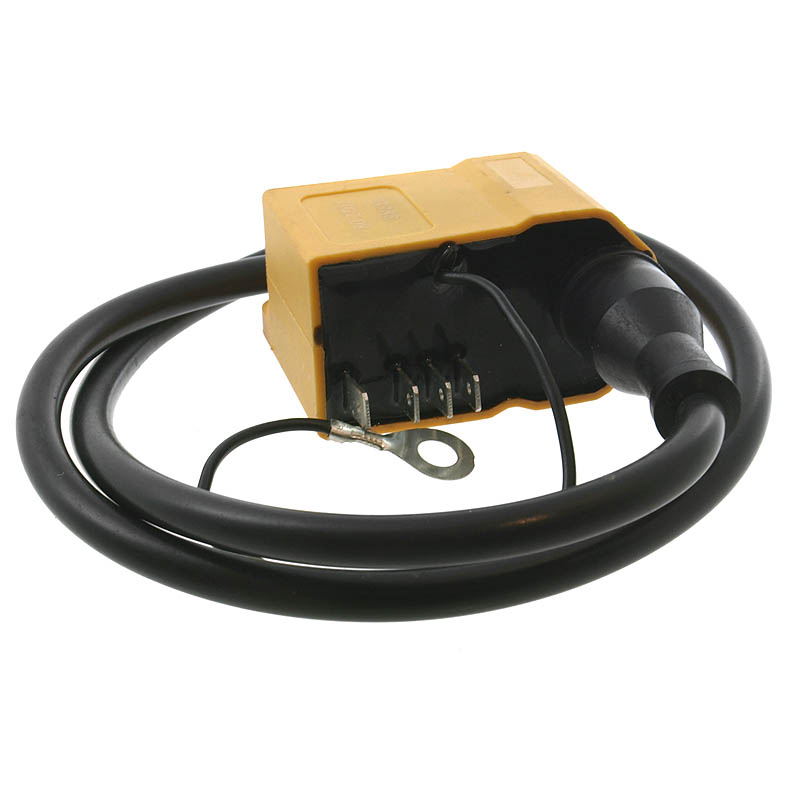

Ostrypt CDI-box till Ducatitändningen. Passar alltså inte till modeller med ECU. En ostrypt CDI-box utan varvstop.

Passar till 6-växlade Derbi samt Minarelli AM6-motorn samt andra mopeder / motormodeller som använder sig av Ducatitändningen med sex spolar.

Att montera denna CDI är väldigt enkelt, ta helt enkelt bara bort original CDI boxen och byt ut den. Att sen koppla in kablarna är väldigt enkelt då färgerna är de samma som används på original CDI´n.

På den här CDI'n är det 4 stift:
-1 Rött
-1 Vitt
-2 Gröna

Om din tidigare CDI har en kabel som är röd/vit så ska den kopplas in på det gröna stiftet som är längst bort mot tändkabeln :
- Röd kabel till röd markerat stift
- Vit kabel till vit markerat stift
- Grön kabel till grön markerat stift (bredvid det vit markerade stiftet)
- Röd/vit kabel till grön markerat stift (närmast tändkabeln)

OBS!! Detta är en produkt som är utvecklad för tävlingsbruk endast och får ej användas om fordonet skall användas på allmän väg OBS!!

OBS! Det är viktigt att jordkabeln på CDI-boxen får ordentlig kontakt vid montering då det annars finns risk för att CDI-boxen skadas.

På modeller med varvtalsräknare tex Derbi GPR så lindas en kabel (i många fall gulfärgad) runt tändkablen. På detta sätt får varvatalsräknaren den signalen som behövs för att kunna visa varvantalet.

 (OBS texten nedan gäller endast crossmopeder från CPI)

För att använda denna box på CPI:
På CPI-modellerna sitter kablarna annorlunda originalmonterat, men denna CDI går att använda om man kopplar enligt följande:

- Det finns fem kablar till original-CDI:n:
Svart, Svart/Vit, Svart/Röd, Orange och Röd/Vit (Alla dessa ska du klippa av så du kan koppla dom till denna CDI:n).

- Svart/Vita kabeln kopplas till den yttersta gröna stiftet på CDI:n (stoppknappfunktion).
- Svart/Röda kopplas till den andra (näst yttersta) av de gröna stiften på Stylepro-CDI:n (dvs den bredvid stoppknappen).
- Orange kopplas till vita stiftet på Stylepro-CDI:n.
- Röd/Vita kabeln kopplas till röda stiftet på Stylepro-CDI:n.

- Den Svarta kabeln är jordkabeln till original-CDI:n, den behöver inte jordas då denna CDI:n har egen jordkabel (den svarta med kabelsko).
Den Svarta kabeln på denna CDI:n kopplar du till jord.

- Den Svarta och Orangefärgade kabeln till originaltändspolen behöver du inte ansluta till något. De kan du klippa och stripa till ramen eller likande.
