Dellorto Förgasare (PHVA 12 PS)

Information om Dellorto Förgasare (PHVA 12 PS)

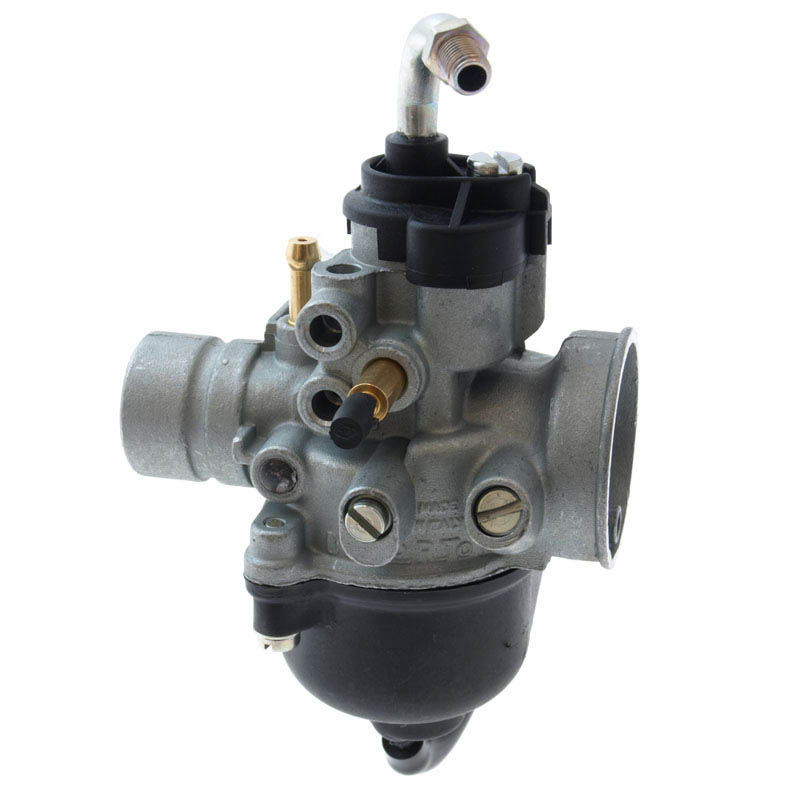

Dellorto (PHVA 12 PS) är en förgasare på 12 mm som sitter originalmonterad på ett flertal mopedmodeller. Denna förgasare fungerar med automatchoke, men kan även användas med en som är manuell. Vill du köra med manuell choke rekommenderar vi Dellortos choke med artikelnummer DEL5301500-78

Info om vad denna förgasare har / levereras med:

- Luftfilteranslutning (diameter): 35 mm
- Iinsugsanslutning (diameter): 24 mm
- Insugsanslutningen är för för gummiinsug eller insugsgummi
- Förberedd för (levereras utan): Automatchoke / Kabel choke / Manuell choke.
- Huvudmunstycke: storlek 78 (6 mm)
- Lågfartsmunstycke: storlek 38 (4 mm)
- Chokemunstycke: storlek 48
- Nål A12
- Trottelns cutaway-vinkel: 40
- Levereras utan anslutning för Förvärme
- Böjt gasvajerrör: 70°
- Vakuumanslutning
- Separat oljesmörjning
(OBS!! Fungerar endast om mopeden har en oljepump då inkopplingen har en backventil. Utan oljepump måste blandningen ske i bensintanken OBS!!)

OBS! Gummit vid gasvajernanslutningen medföljer ej ! OBS!

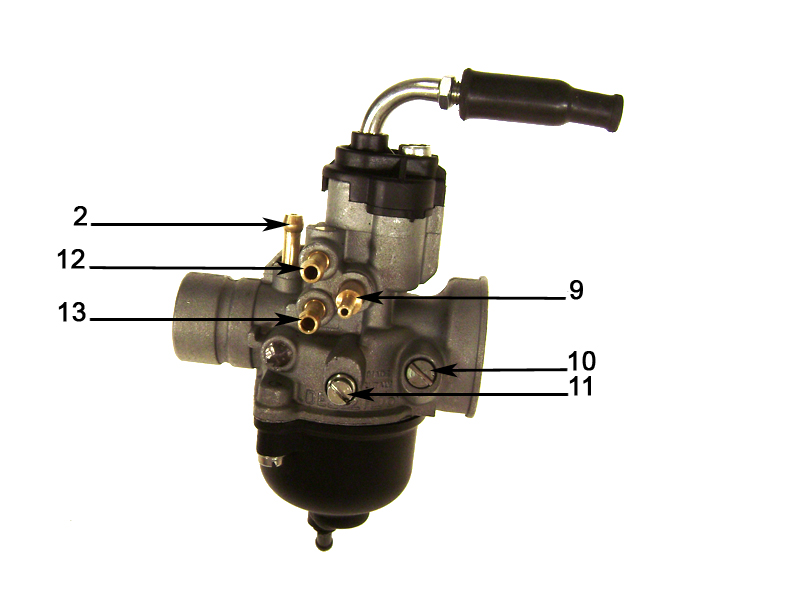

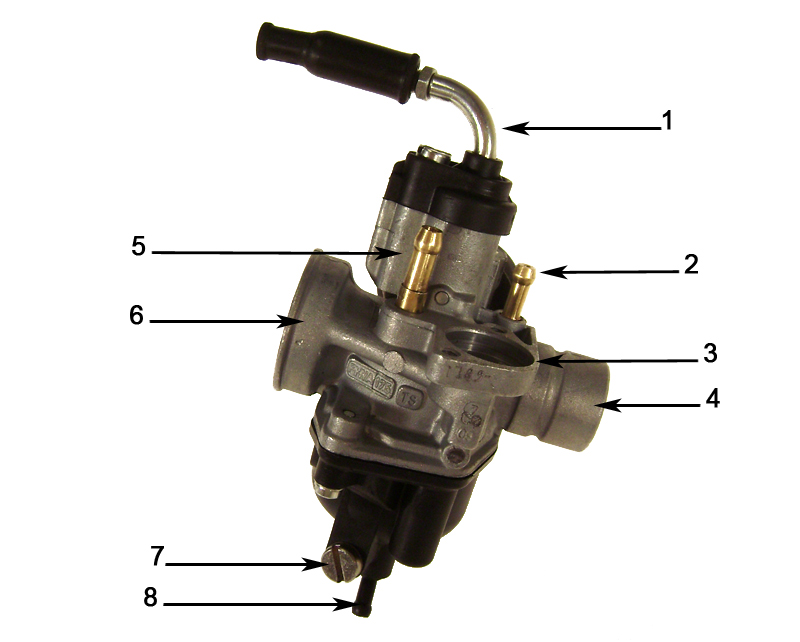

Förklaring av skruvar / inkopplingar / munstycken på bild 2, 3 & 4:

1: Gasvajeranslutning
2: Vakuumanslutning
3: Chokeanslutning
4: Insugsanslutning
5: Bränsle / bensinanslutning
6: Luftfilteranslutning
7: Flottörtömningsskruv
8: Överflödningsanslutning
9: Oljeanslutning
OBS!! Fungerar endast om mopeden har en oljepump då inkopplingen har en backventil. Om mopeden ej har oljepump måste blandningen ske i bensintanken OBS!!
10: Luftskruv
11: Tomgångsskruv
12: Finns ej på denna förgsarmodell
13: Finns ej på denna förgsarmodell

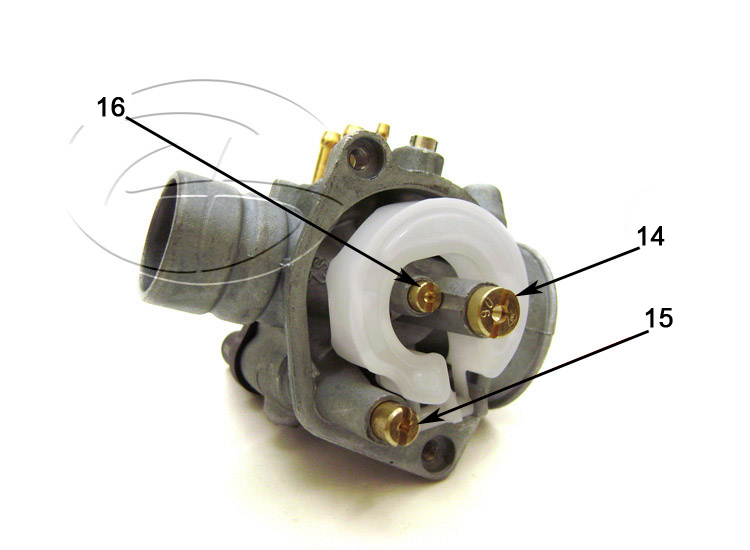

14: Huvudmunstycke
15: Chokemunstycke
16: Lågfartsmunstycke
