Guide - Hitta rätt Nållager

Vilken storlek på kolvbultslagret ska jag ha?

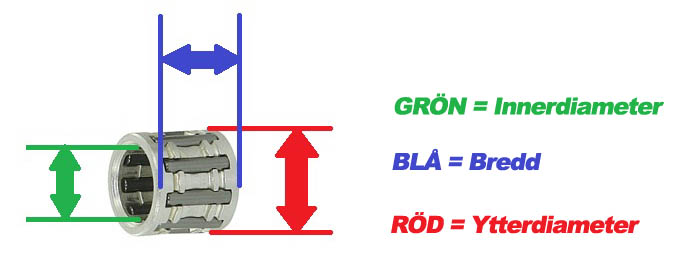

Storleken på ett nållager bestäms utav tre mått t.ex. 12x17x14.
12 mm (Grönt) är diametern på kolvbulten, 17mm (Röd) är diametern på lilländan av vevstaken och 14mm (Blå) är bredden på nållagret.

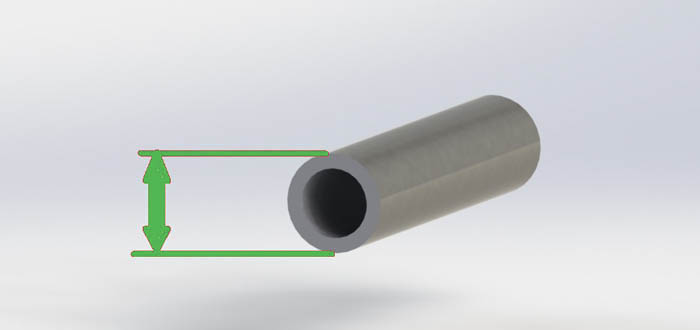

Men exakt vart mäter du då? Kolvbulten är den som sitter instucken rakt genom kolven. På mopeder används oftast 10, 12 eller 14 mm i storlek. Du mäter helt enkelt diametern på kolvbulten. Det är första måttet.

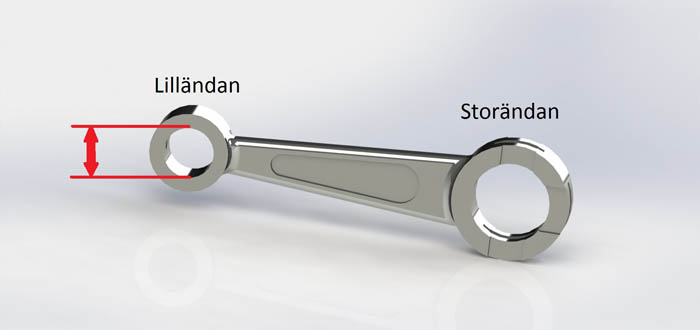

Andra måttet är innerdiametern på lilländan av vevstaken. Lilländan är som det låter den "lilla" ändan av vevstaken. Andra ändan av vevstaken heter "storändan" och sitter monterat mellan vevskinkorna. Men du behöver bara bry dig om lilländan. Mät helt enkelt innerdiametern på den.

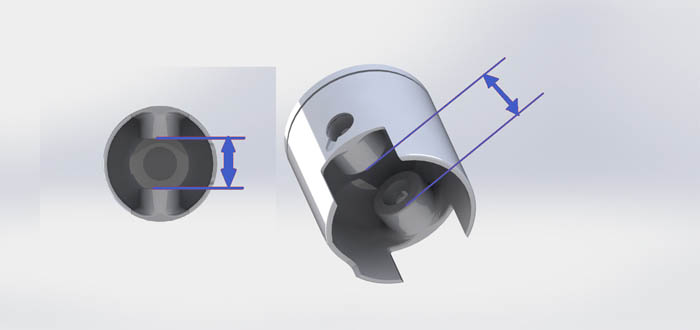

Det tredje måttet kan vara lite knivigare att mäta. Du får mäta i kolven med ett skjutmått hur brett nållager du kan ha.
Om kolven t.ex. har 15 mm i mellan, så ska nållagret vara mellan 14 och 14,5 mm brett.

OBS! Nållagret får inte glappa mer i sidled i kolven än totalt ca 1 mm! Glappar det mer kan nållagret hamna ocentrarat; vilket kan resultera i trasigt nållager och därmed ofta stora skador på kolv och cylinder. Nållagret får heller inte sitta för tight så det inte kan snurra.

Är nållagret lite för brett för kolven kan man dock i absolut värsta fall ta bort lite material i kolven så nållagret får plats.
