Anpassa blocket för en stor cylinder
I denna guide börjar vi anpassa motorblocket för Malossi Big bore cylinderkit! Cylindern passar inte om man inte bearbetar blocket för att få ned cylinderkjolen.
Många är överdrivet rädda för att bearbeta blocket personligen är jag mer orolig för att porta en cylinder. Är medveten om att en motorrenoverare med CNC-fräs skulle göra jobbet med större precision, det är självklart, men jag tänker visa att man kan jobbet tillräckligt bra med enklare verktyg.
Är du osäker ska du naturligtvis lämna över jobbet till en firma.

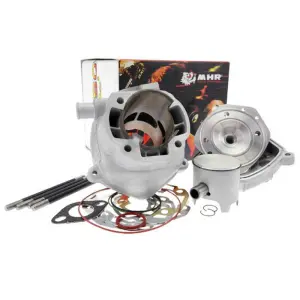

Malossi Big Bore kit
Grejer du behöver
En slipmaskin
Hårdmetallfräsar
Bild 01

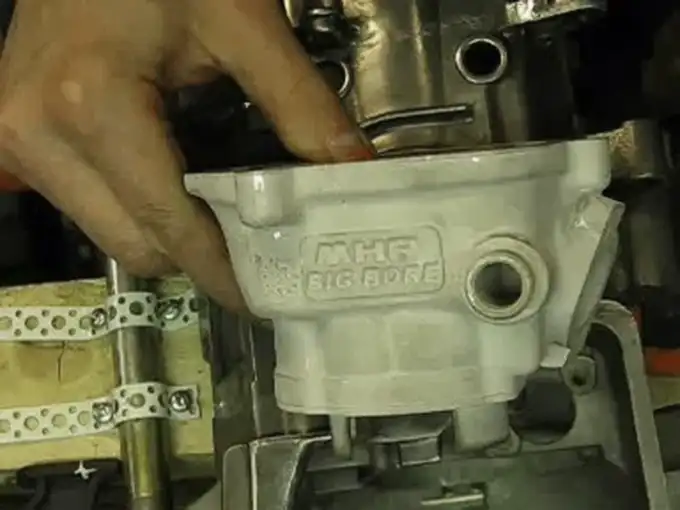

Big Bore cylindern
Bild 02

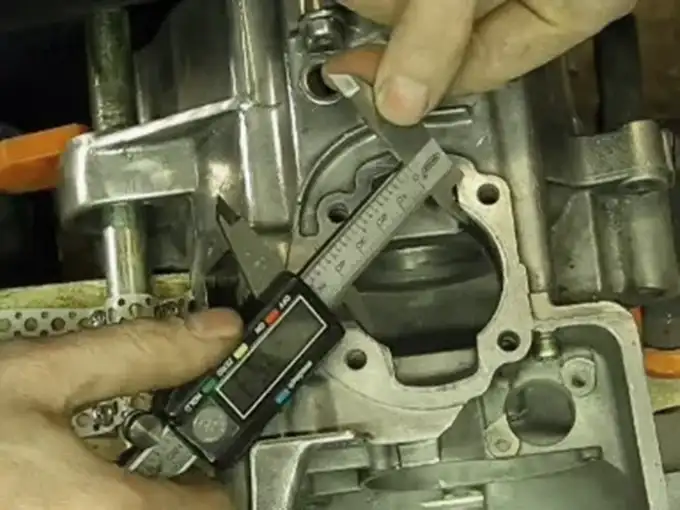

Hålet i motorblocket är ca 51,5mm
Bild 03

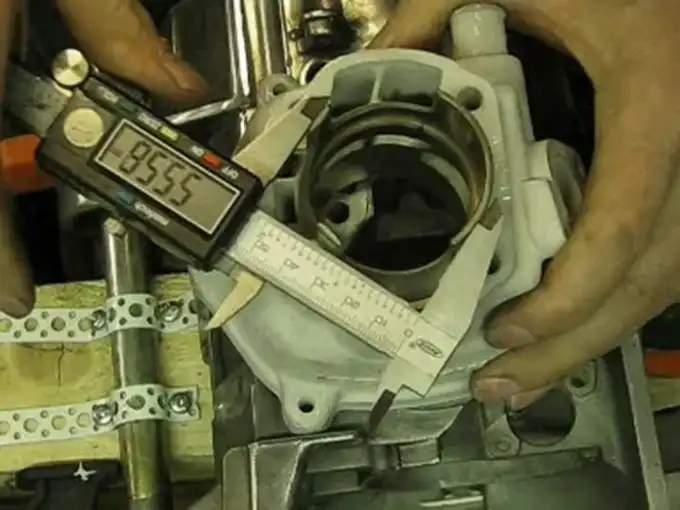

Diametern på cylinderkjolen är ca 55,5mm
Bild 04
Enligt ritning från Malossi ska hålet vara 56,7mm (tolerans +0,1mm) och djupet 21mm
Bild 05

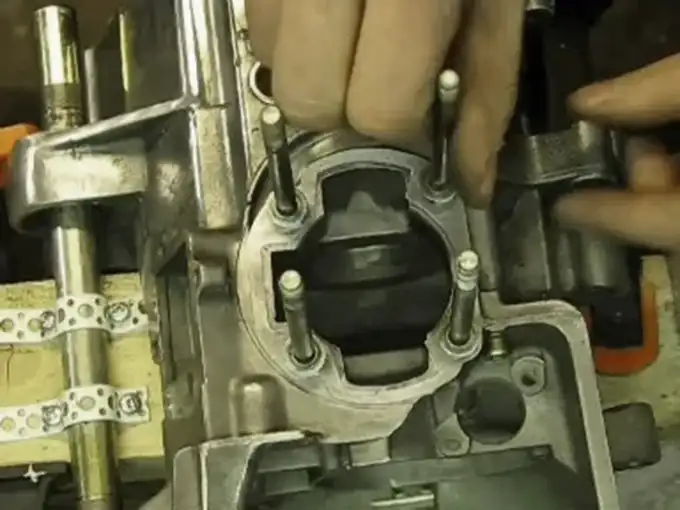

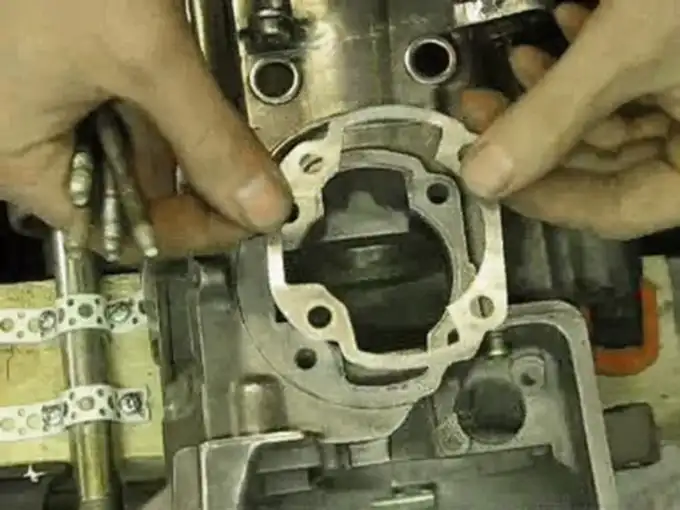

Jag använder cylinderfotspackningen som mall
Bild 06
Tips

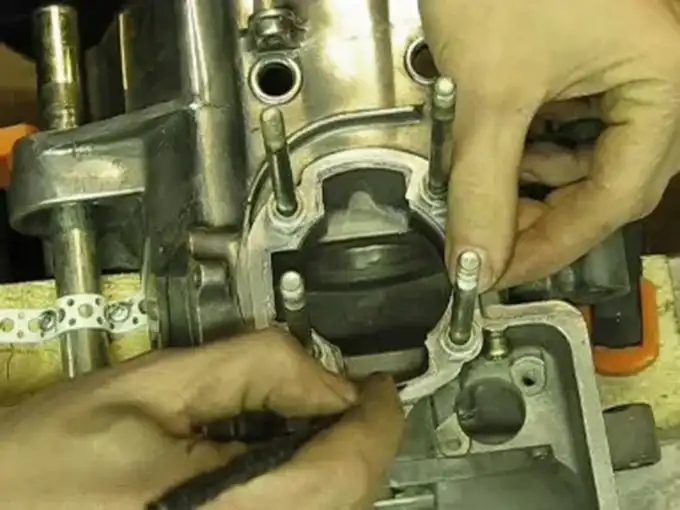

Det underlättar om man skruvar fast packningen med pinnbultarna
Bild 07

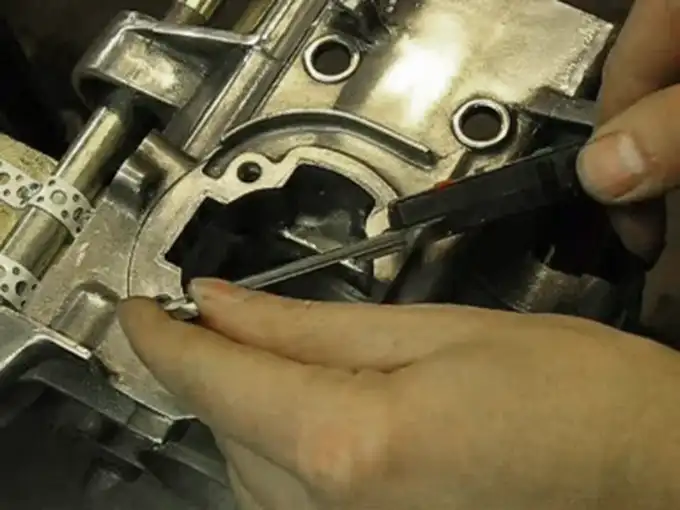

Sedan använder jag en rits för att markera vad som ska bort
Bild 08

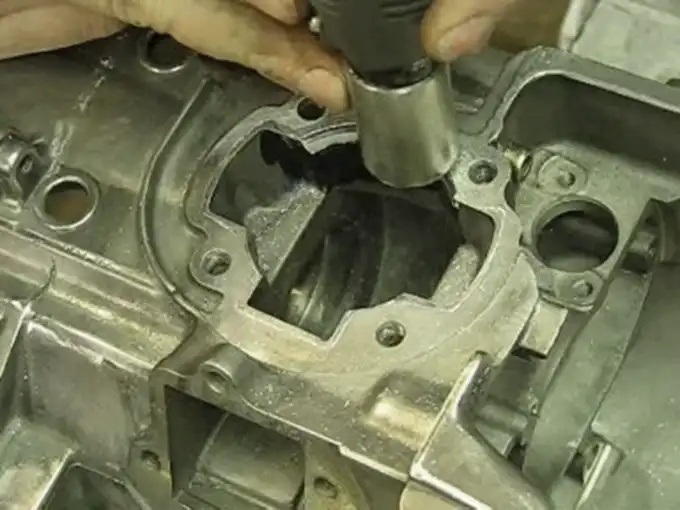

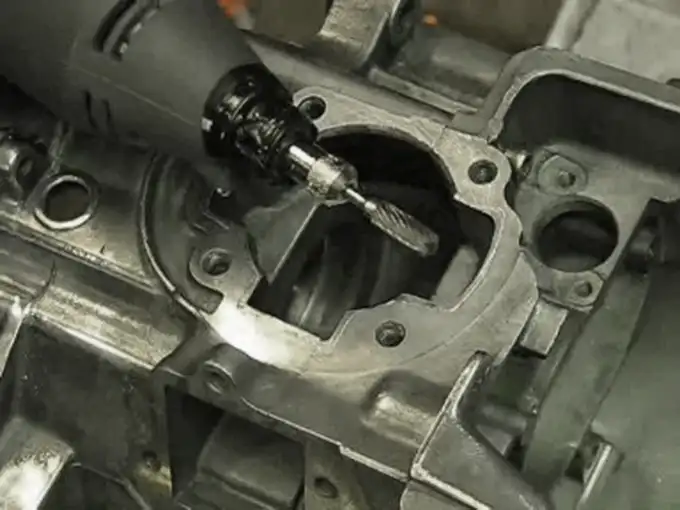

En slipmaskin med en karbidfräs gör jobbet (fräsar finns på t.ex. Clas Ohlsson)
Bild 09
Följ kanten motsols så hugger det inte lika mycket
Tips
Spara "strecket" du ritsat (fräs inte bort det) och mät medan du jobbar
Tryck inte låt fräsen jobba
Bild 10
Tänk på att försöka få hålet lodrätt och minst 21mm djupt

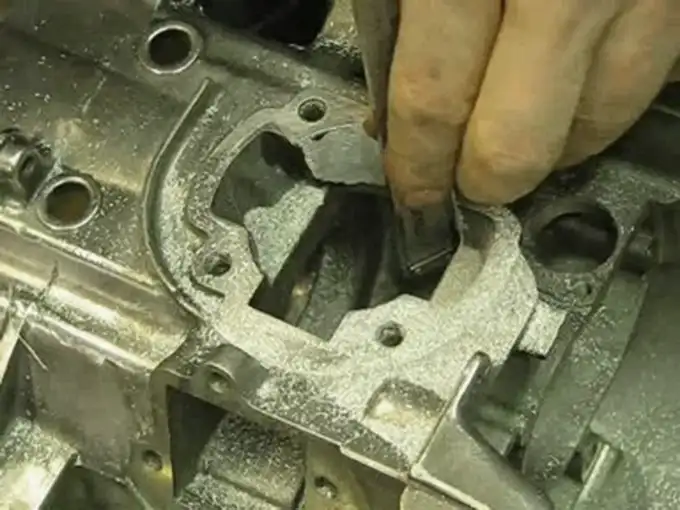

Kollar med skjutmått så det blir lodrätt
Bild 11

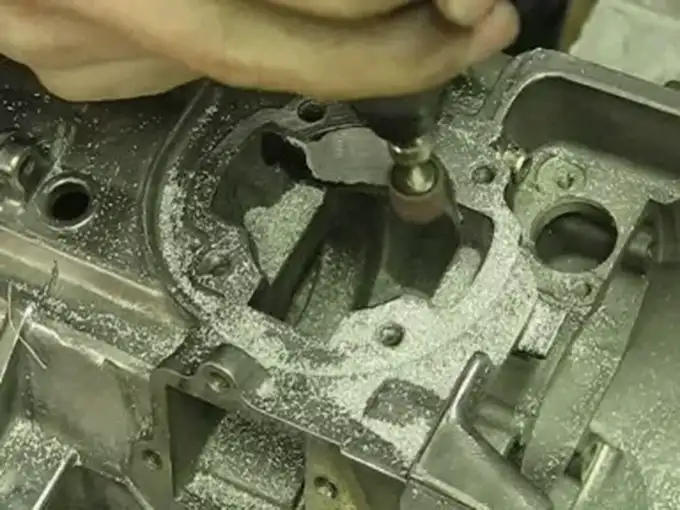

Jag finputsar med en rondell och slippapper
Bild 12

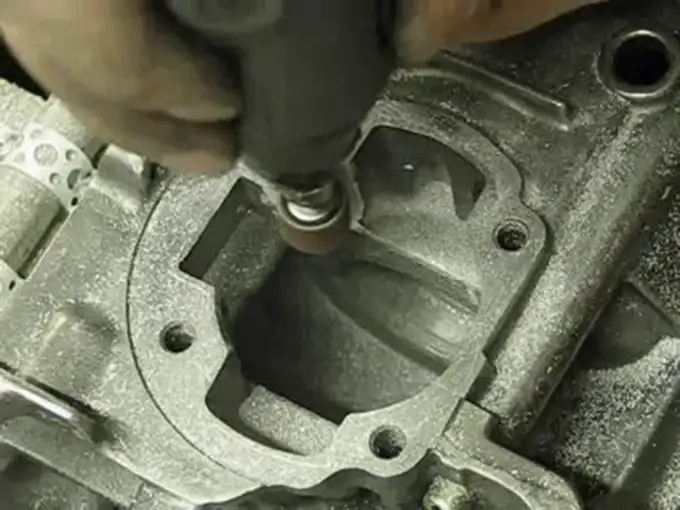

Sedan tar jag de två motsvarande sidorna på samma sätt
(fräsen först sliprondell efteråt)
Bild 13

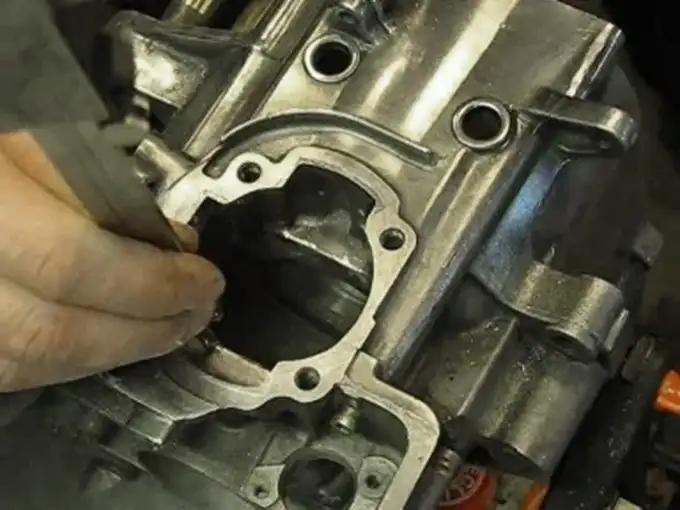

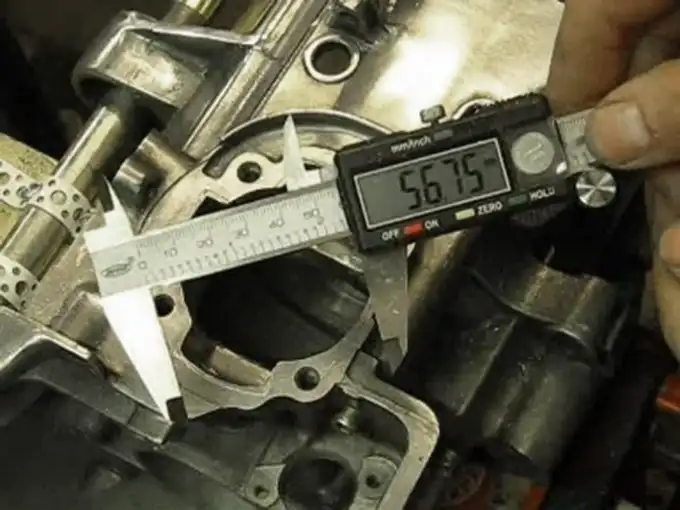

Mät diametern på hålet
Bild 14
Godkänt är 56,7 - 56,8mm
Bild 15
och 21mm djupt
Bild 16

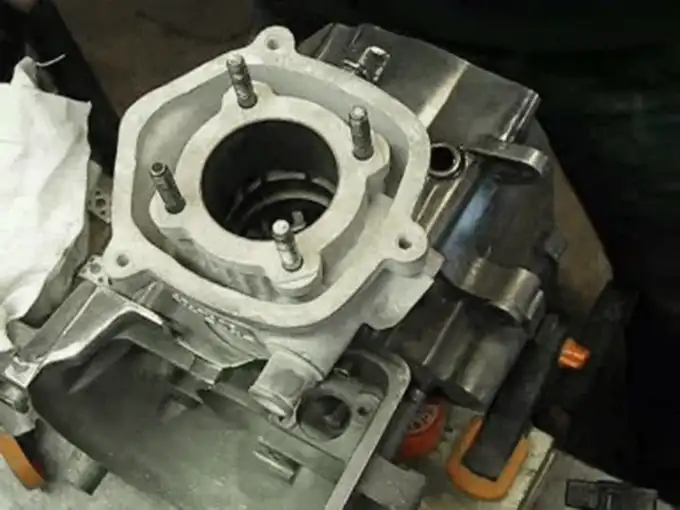

Jag kollar att cylinder går på utan att kärva
Verkar bra så här långt!
Bild 17

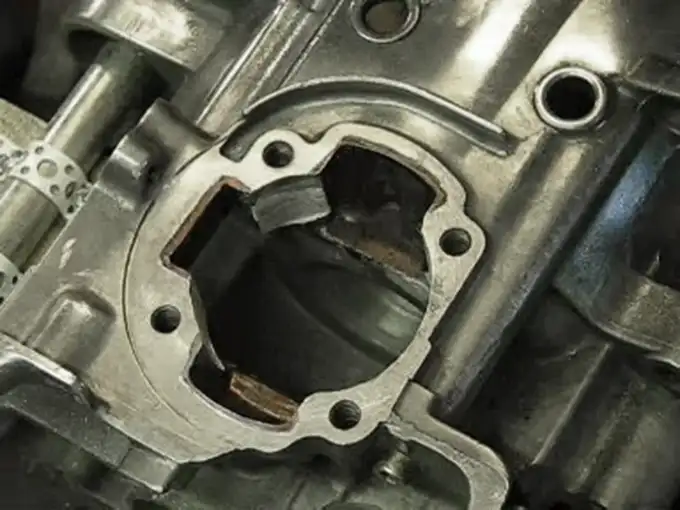

Här näst skall kanalerna slipas upp
(svartmarkerat det som ska bort)
Fortsätt följa mitt arbete med att montera ett Malossi Big bore 87cc kit på min Aerox
