Inställning av förtändning

Inställning av förtändning med gradskiva

I min förra guide visade jag hur man ställde in förtändning med hjälp av en indikatorklocka. I denna guide tar jag upp en alternativ metod nämligen med gradskiva och kolvstopp.

Stage6 - Gradskiva

Division - Kolvstopp M14x1.25 (2-takt)

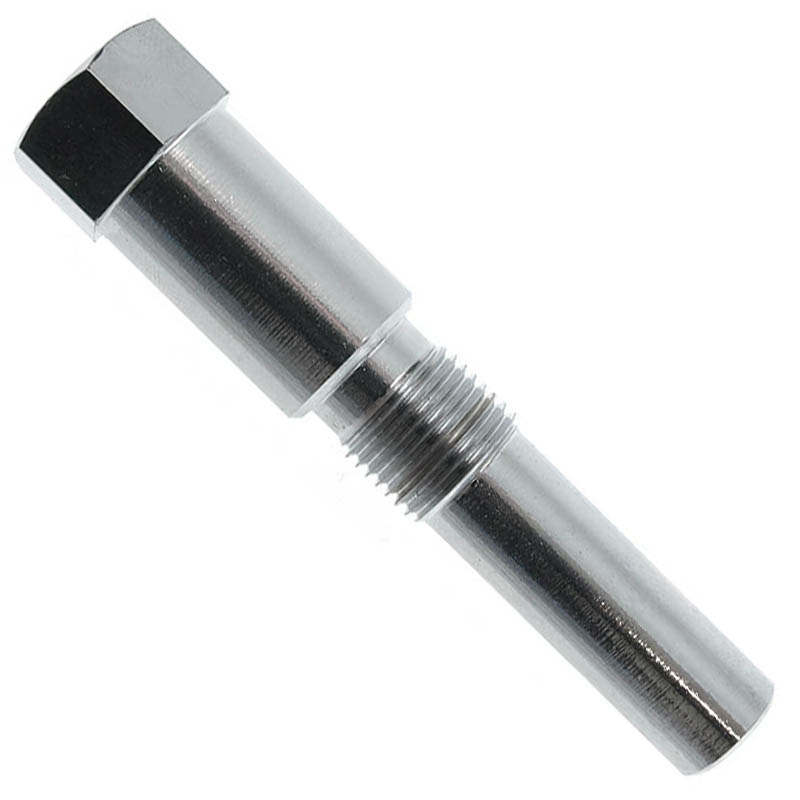

Kolvstopp är mycket populärt då man skruvar ner det i topplocket där annars tändstiftet sitter och på så sätt spärrar man kolvens rörelse. Perfekt att använda för att hitta kolvens dödläge!

Bild 01

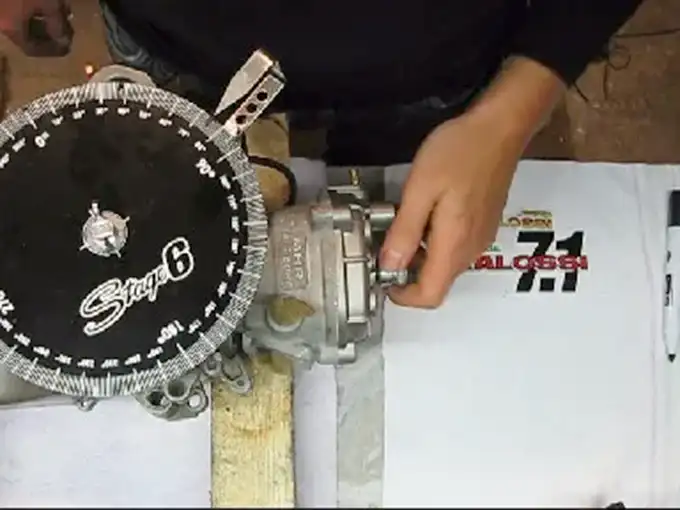

Montera kolvstoppen i tändstiftshålet (skruva försiktigt).

OBS! Se till att kolven inte är högst upp!

Bild 02

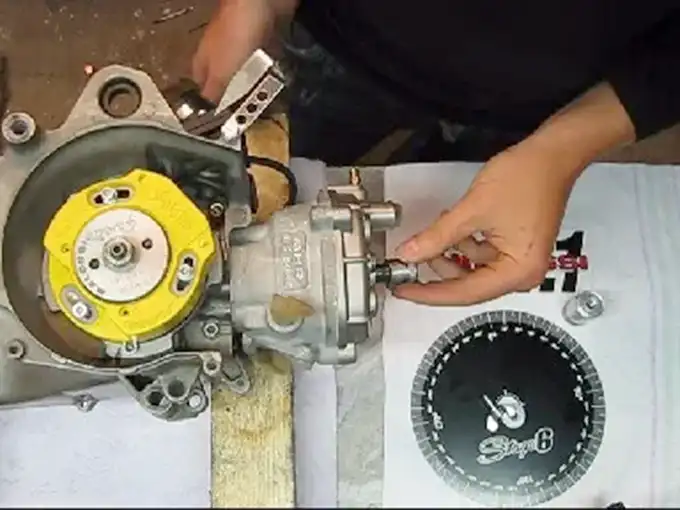

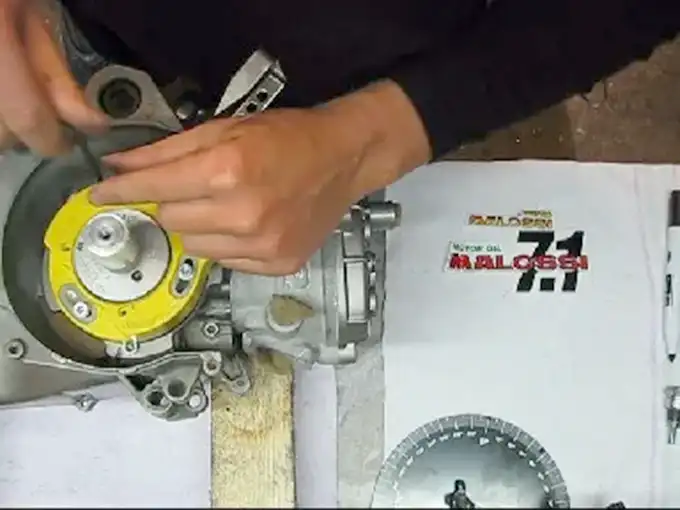

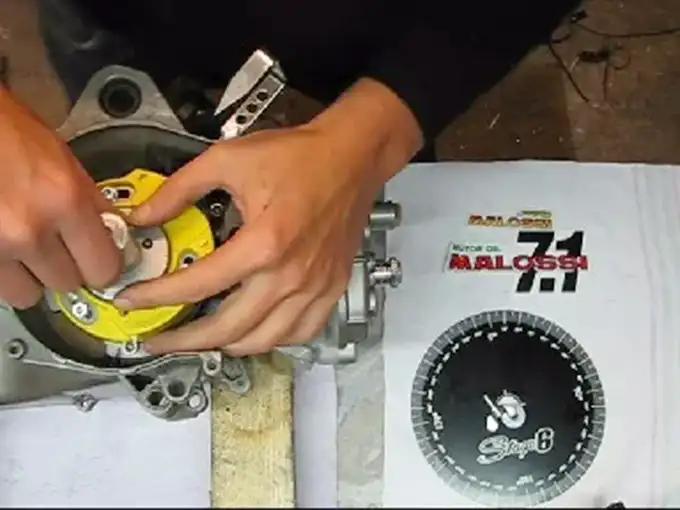

Montera passbiten från gradskivan

Bild 03

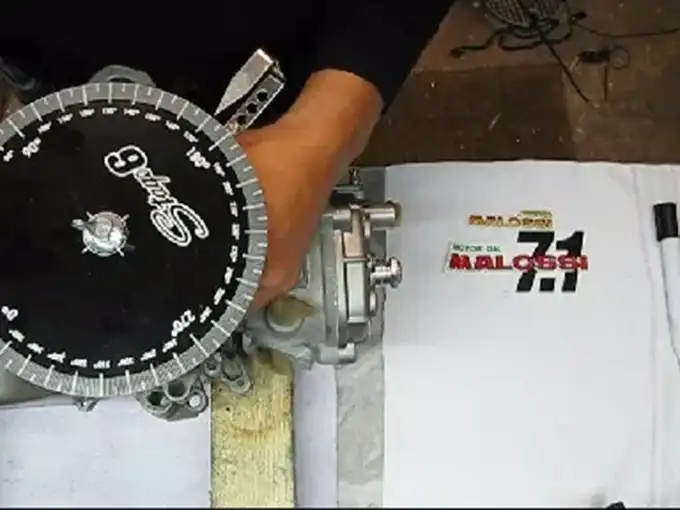

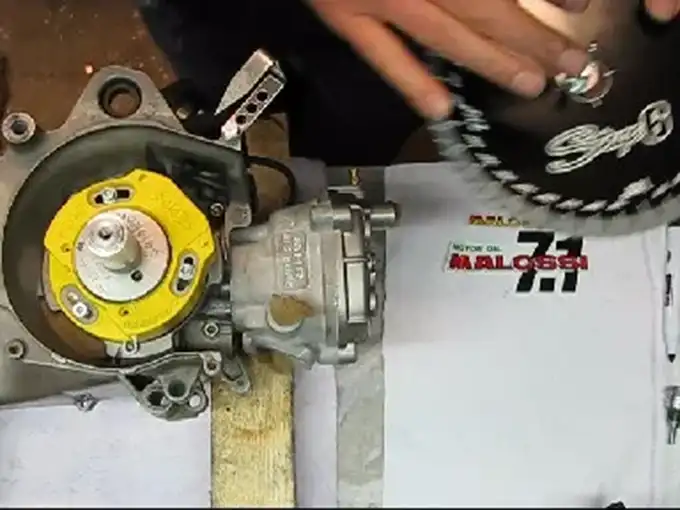

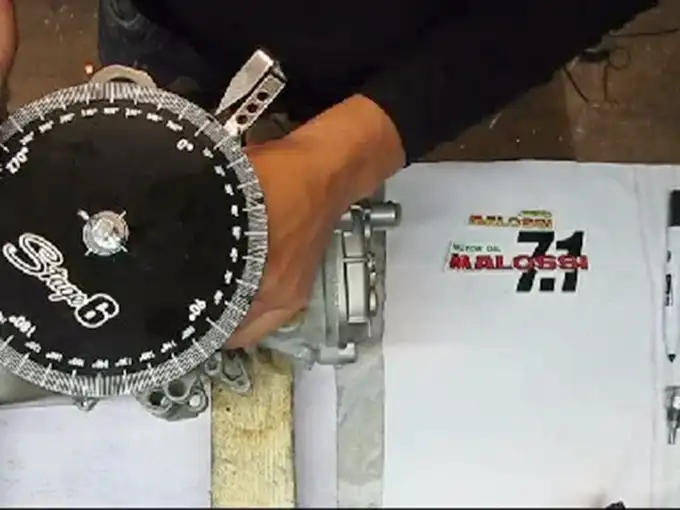

Sedan på med gradskivan

Bild 04
Rotera veven FÖRSIKTIGT motsols

Bild 05
Där tog kolven emot kolvstoppen1

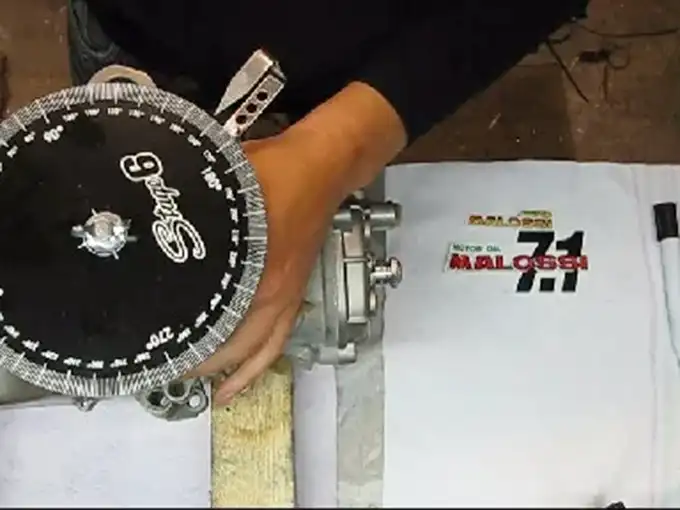

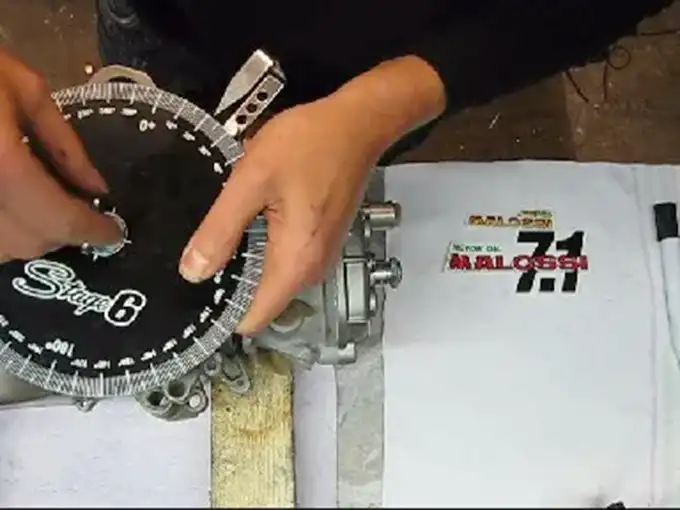

Jag nollställer gradskivan genom att lossa på skiva och vrida skivan så visaren pekar på noll.

OBS! Du får inte rubba veven när du gör detta

Bild 06

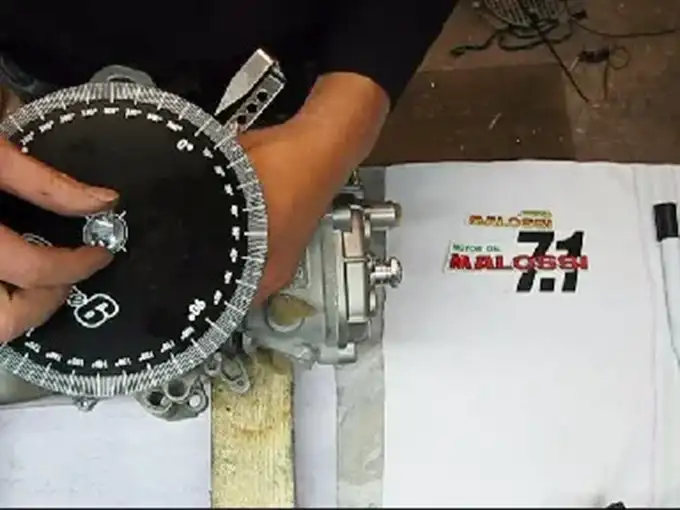

Nu vrider jag veven åt motsatt håll

Bild 07
Där tog kolven mot från andra hållet!

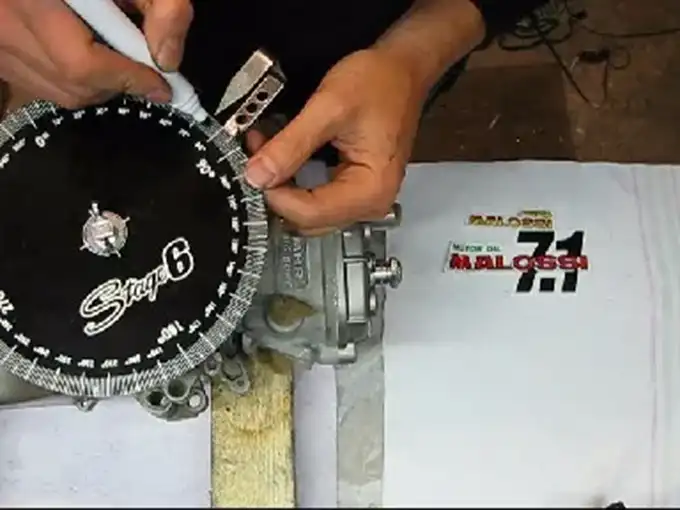

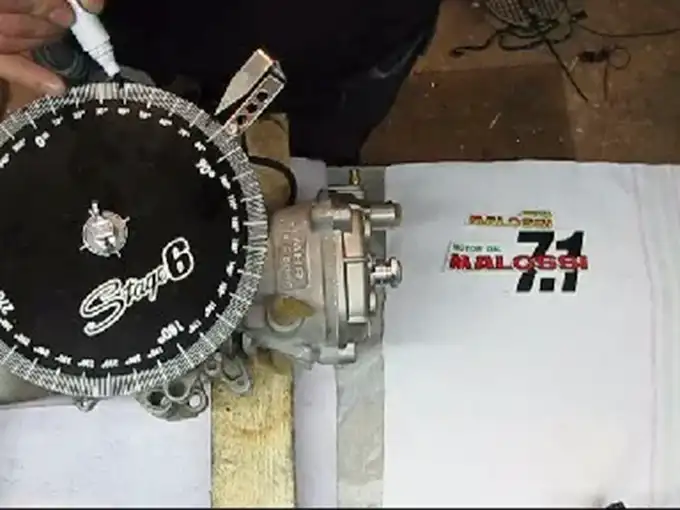

Jag märker ut på skivan var den stannade

Bild 08
Logiskt så ligger övre dödläget mellan "nollan" och märket jag gjorde först.
Nu gör jag ett märke mellan nollan och första märket.

Bild 09
Ur med kolvstoppen

Bild 10

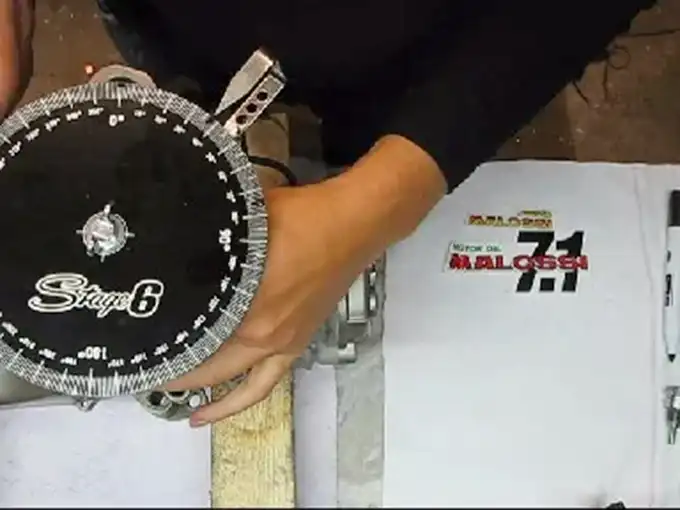

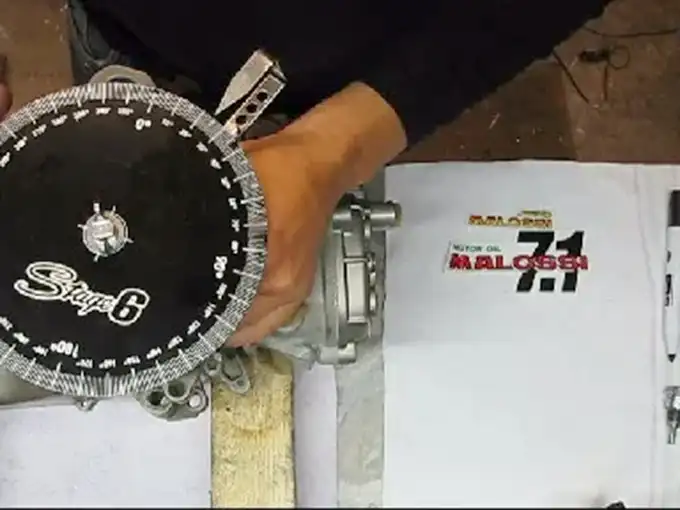

Jag roterar veven till "mitten" (mellan de två stoppen),

Bild 11
Jag nollar gradskiva igen (utan att rubba veven)

Bild 12
Enligt tillverkaren skall förtändningen vara 24 grader därför vrider jag veven till detta värde

Tips! Om du bara har tillgång till förtändningen i millimeter använd Rexxys mopedprogram för att räkna ut graderna
Länk: Rexxys hemsida med mopedprogram

Bild 13
Bort med gradskivan igen(utan att rubba veven)!

Bild 14

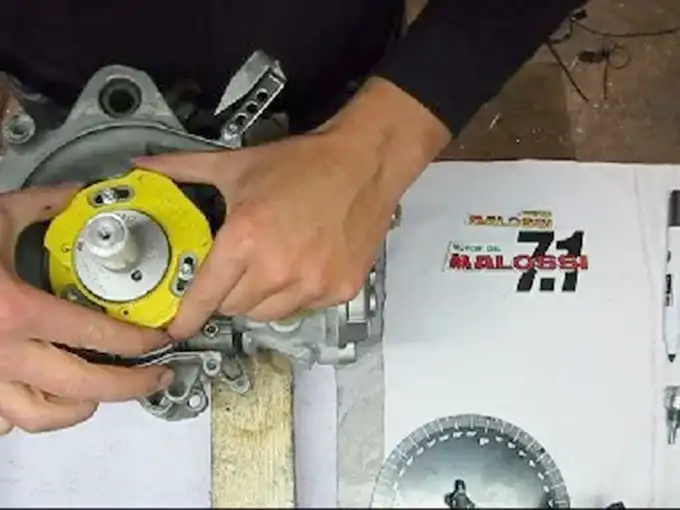

Nu ska jag linjera referensmärkena på rotorn och statorn

Bild 15
Och sedan dra fast statorn igen

Bild 16

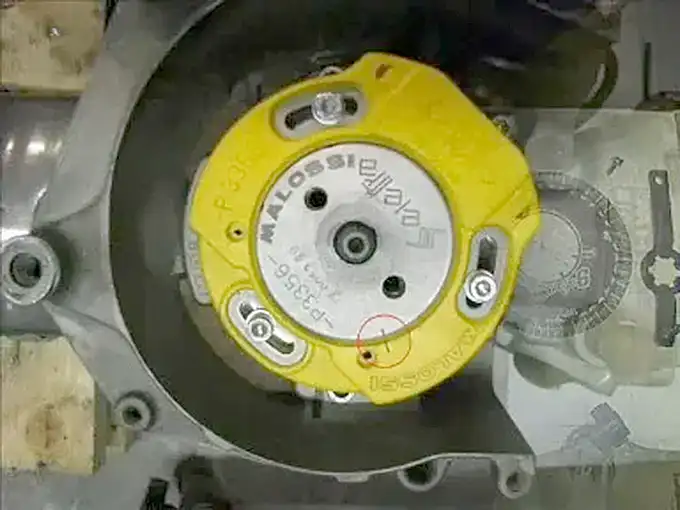

Stator och rotor linjerade!

Klart!

Videoguide: Ställ förtändning med gradskiva
