Inställning av förtändning
Inställning av förtändning med gradskiva
I min förra guide visade jag hur man ställde in förtändning med hjälp av en indikatorklocka. I denna guide tar jag upp en alternativ metod nämligen med gradskiva och kolvstopp.

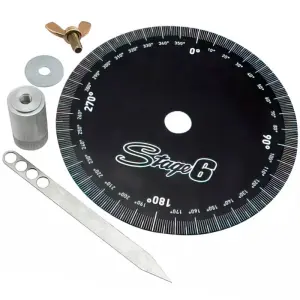

Stage6 - Gradskiva
Division - Kolvstopp M14x1.25 (2-takt)
Kolvstopp är mycket populärt då man skruvar ner det i topplocket där annars tändstiftet sitter och på så sätt spärrar man kolvens rörelse. Perfekt att använda för att hitta kolvens dödläge!
Bild 01
Montera kolvstoppen i tändstiftshålet (skruva försiktigt).
OBS! Se till att kolven inte är högst upp!
Bild 02
Montera passbiten från gradskivan
Bild 03
Sedan på med gradskivan
Bild 04
Rotera veven FÖRSIKTIGT motsols
Bild 05
Där tog kolven emot kolvstoppen1
Jag nollställer gradskivan genom att lossa på skiva och vrida skivan så visaren pekar på noll.
OBS! Du får inte rubba veven när du gör detta
Bild 06
Nu vrider jag veven åt motsatt håll
Bild 07
Där tog kolven mot från andra hållet!
Jag märker ut på skivan var den stannade
Bild 08
Logiskt så ligger övre dödläget mellan "nollan" och märket jag gjorde först.
Nu gör jag ett märke mellan nollan och första märket.
Bild 09
Ur med kolvstoppen
Bild 10
Jag roterar veven till "mitten" (mellan de två stoppen),
Bild 11
Jag nollar gradskiva igen (utan att rubba veven)
Bild 12
Enligt tillverkaren skall förtändningen vara 24 grader därför vrider jag veven till detta värde
Tips! Om du bara har tillgång till förtändningen i millimeter använd Rexxys mopedprogram för att räkna ut graderna
Länk: Rexxys hemsida med mopedprogram
Bild 13
Bort med gradskivan igen(utan att rubba veven)!
Bild 14
Nu ska jag linjera referensmärkena på rotorn och statorn
Bild 15
Och sedan dra fast statorn igen
Bild 16
Stator och rotor linjerade!
Klart!
Videoguide: Ställ förtändning med gradskiva
