Lossa svänghjulet på scooter moped
Guide: Demontering svänghjul (Aerox)
Här ger jag mig i kast med demontering av svänghjulet och visar hur man använder specialverktyg för att undvika ondödiga skador på moppen och onödiga svordommar...
Nedanstående specialverktyg använder jag i min guide då de underlättar jobbet avsevärt!
TIPS - Klicka på bilderna för att komma till TS-Webbutik.
Buzzetti - Svänghjulsavdragare (27x1 mm)
Buzzetti - Svänghjulssverktyg

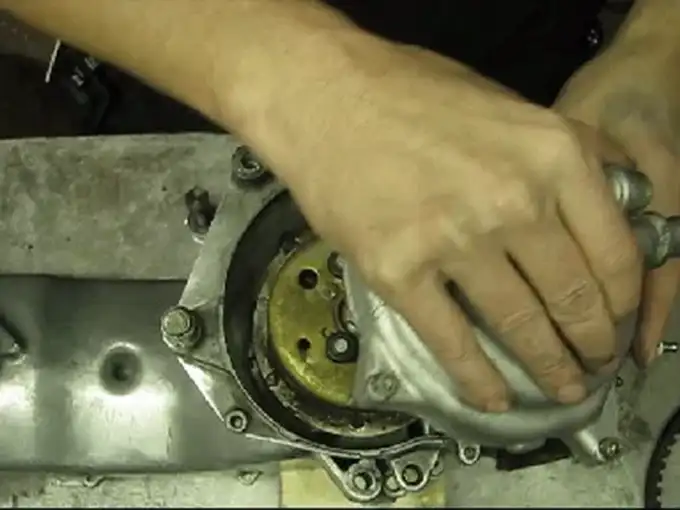

Bild 01
Lossa kåpan över svänghjulet
Bild 02

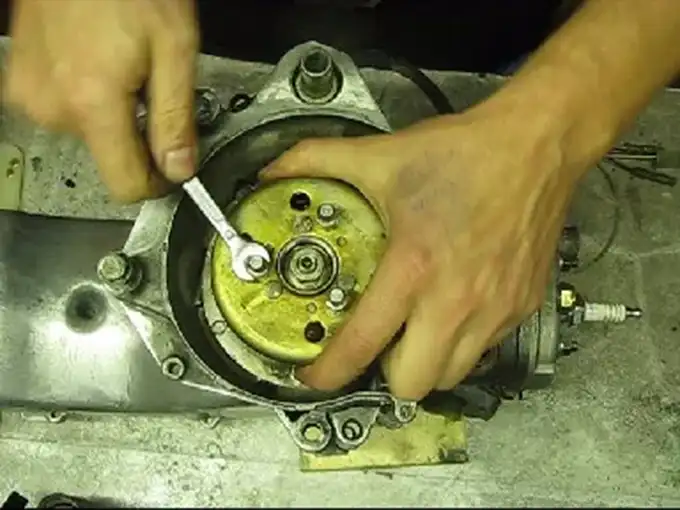

Ta bort hjulen som driver vattenpumpen
Behövs egentligen inte men då är de inte i vägen vid demonteringen av svänghjulet

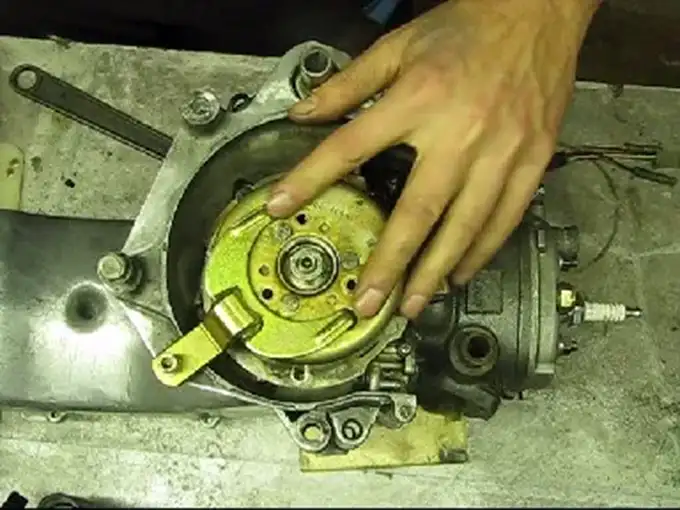

Bild 03
Svänghjulsverktyget på plats

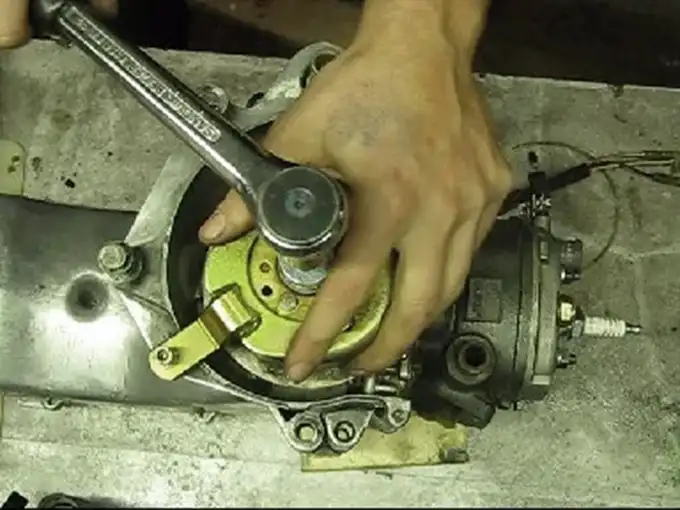

Bild 04

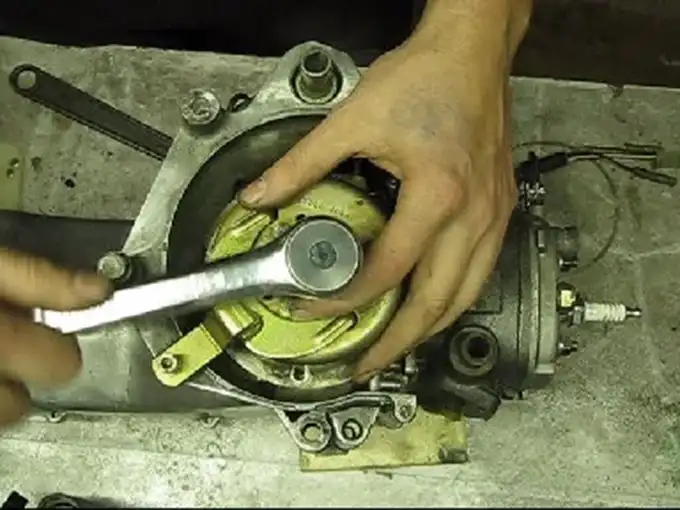

Nu kan du lossa muttern på vevaxeln enkelt
Bild 05

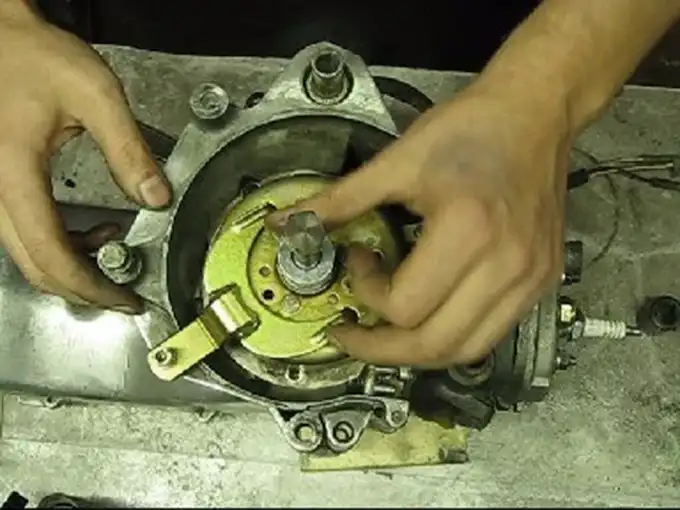

Svänghjulsavdragaren (tänk på att den är vänstergängad)
Bild 06
Skruva ned avdragaren och pressa loss svänghjulet
OBS!
Kan sitta mycket hårt!
Bild 07

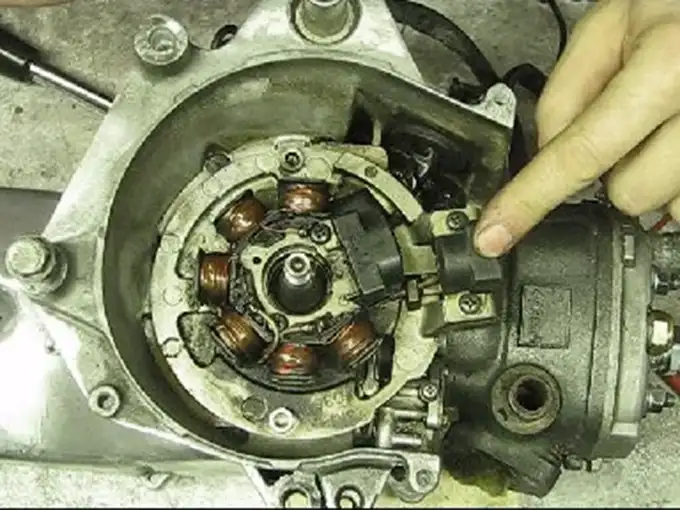

Detta är pickupen (även kallad magnetavkännare)
Bild 08

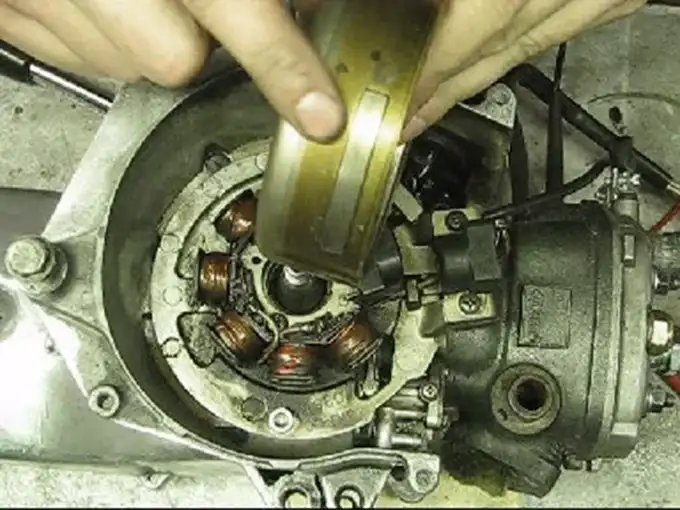

När upphöjningen på svänghjulet
träffar pickupen ges en signal till CDI´n
Och CDI´n skickar tändpulsen till tändspolen
Så här fungerar CDI´n/tändningen i korthet
- Först blir en kondensator uppladdad i CDI:n (spänning från magnetspolen när du kickar - blåa "vågen" i bild ovan)
- Sedan väntar CDI:n på signal från pickupen (signalen "triggas" från svänghjulet - blåa "fyrkanten" i bild ovan)
Pickupen skickar ca 2,1volt till CDI:n varje gång magneten snurrat 1 varv.
- När signalen kommit från pickupen väntar CDI´n en förprogrammerad tid innan kondensatorn laddar ur en spänning till tändspolen
- Tändspolen omvandlar inkommande spänning (400-600 V) till en spänning på normalt ca 15000 V tändspolen blinkar till rött i bilden ovan
- Tändstiftet omvandlar inkommande spänning från tändspolen till en gnista
Länk: Wikipedia - CDI tändning

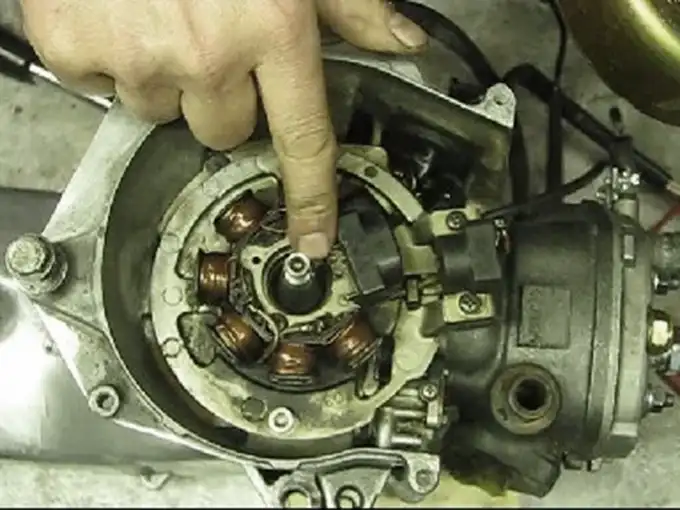

Bild 09
Det är krysskilen som gör så att tändpulsen kommer på rätt ställe!
Glömmer du krysskilen vid monteringen så kommer tändpulsen på fel ställe.

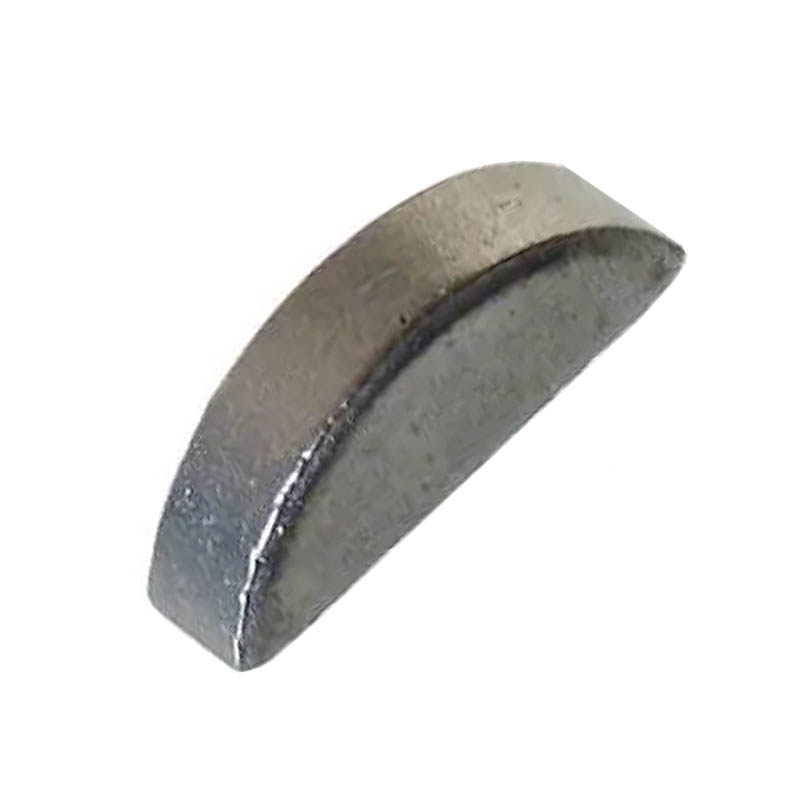

Stylepro - Krysskil (original)

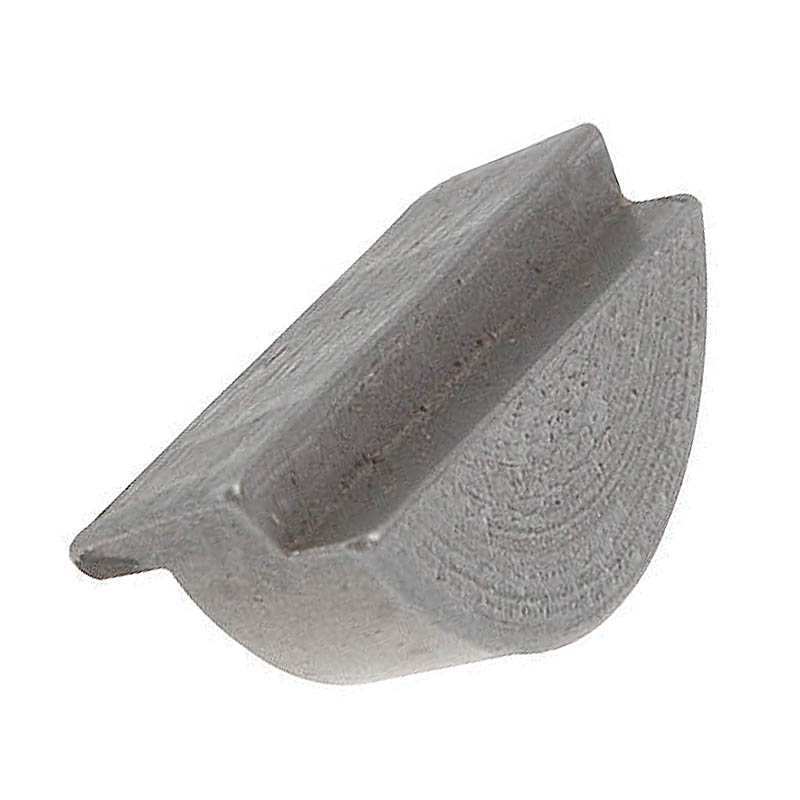

Top Performances - Tändningskil
TIPS :
För att enkelt ordna "förtändning" använd denna "tändningskil"
För att tidigarelägga tändtidpunkten så vrider man kilen medurs, och för att få tändpunkten senare så vrider man kilen moturs.

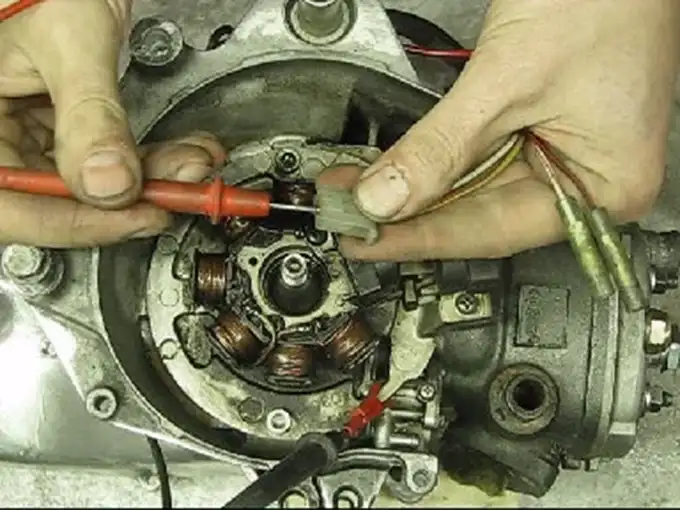

Bild 10
Lite felsökningstips (om lyset inte lyser för dig)
Mäta ljusspolen
- Gul/röd kabel till jord
- Skall vara 0,40 till 0,60 ohm
Du kan mäta allt detta utan demontera allt som jag gjort här.
Du behöver bara lossa kontakten på bilden och mäta som jag gör.

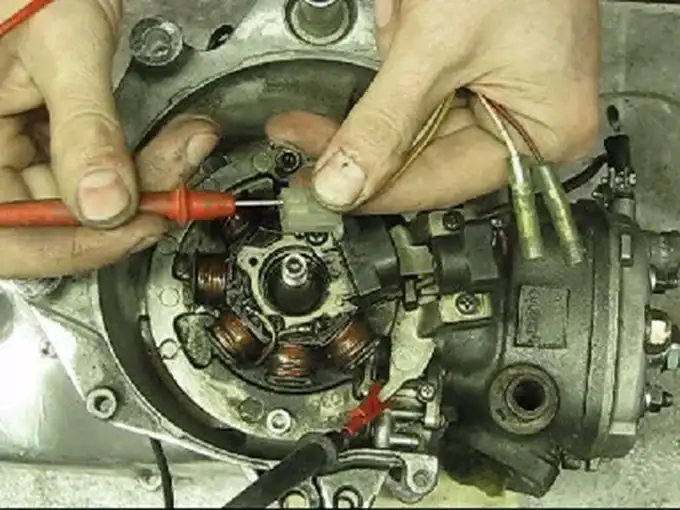

Bild 11
Mäta laddspolen (om batteriet inte laddas)
- Vit kabel till jord
- Skall vara 0,48 till 0,72 ohm
Du kan mäta allt detta utan demontera allt som jag gjort här.
Du behöver bara lossa kontakten på bilden och mäta som jag gör.

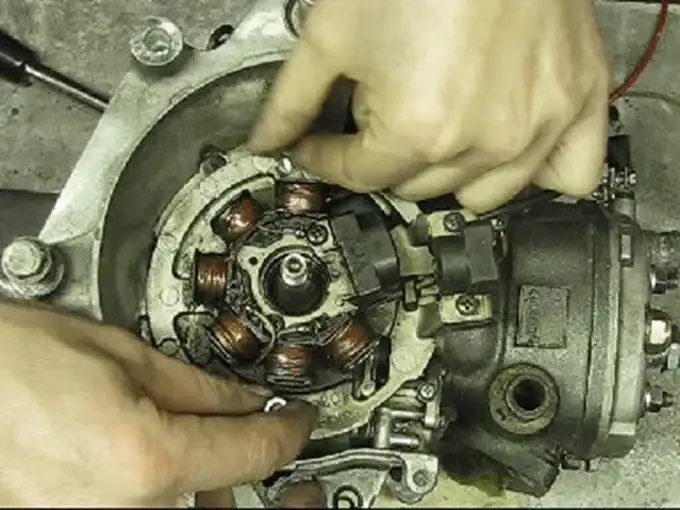

Bild 12
För att byta tändplattan lossa de två bultarna.

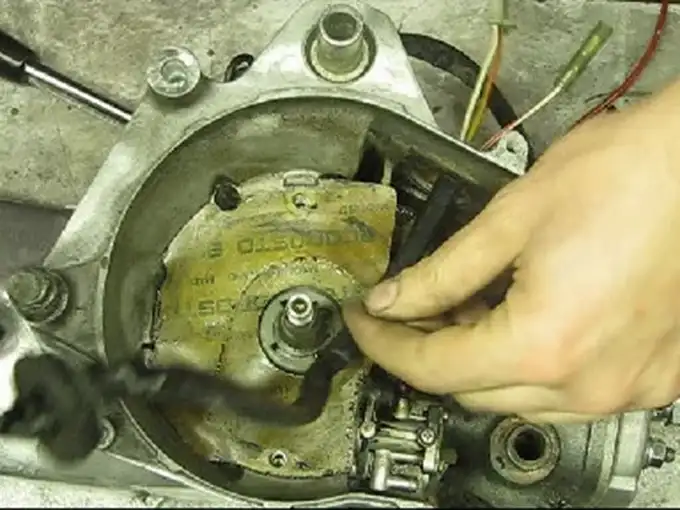

Bild 13
Tryck kablarna genom hålet
Klart för denna gång!
