Montera cylinder (Vattenkyld)

Guide - Montera cylinderkit (Vattenkyld) - Ikonbild

Cylinderbyte AIRSAL 70cc (AM6)

Detaljerad guide på hur du byter cylinder. Med denna guide fixar du enkelt cylinderbytet.
Cylindern som monteras är en AIRSAL Racing 70cc som monteras på en AM6 motor, men guiden kan användas som hjälp för de flesta mopparna på marknaden.


Airsal Racing 70cc till AM6


Stage6 - Nållager (Förstärkt) 12x15x15 mm


NGK - Tändstift (Racing) Avstört - Värmetal 8

Åtdragningsmoment:
Tändstift: 20-25 Nm
Topplock (M7x1): 14-16 Nm

Då sätter vi igång med guiden!

Guide - Montera cylinderkit (Vattenkyld) - Bild 1
Bild 01

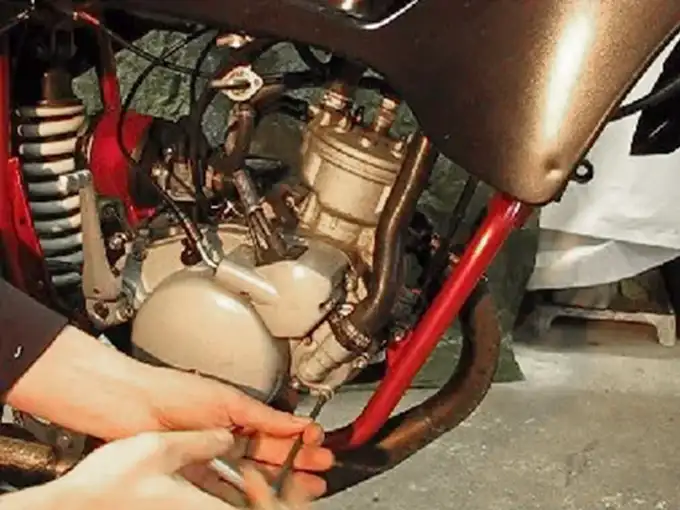

Tappa ur kylvätskan

TIPS
För att komma åt bättre
- Ta bort kylarvinge
- Ta bort tank (sitter på i min guide)

Guide - Montera cylinderkit (Vattenkyld) - Bild 2
Bild 02

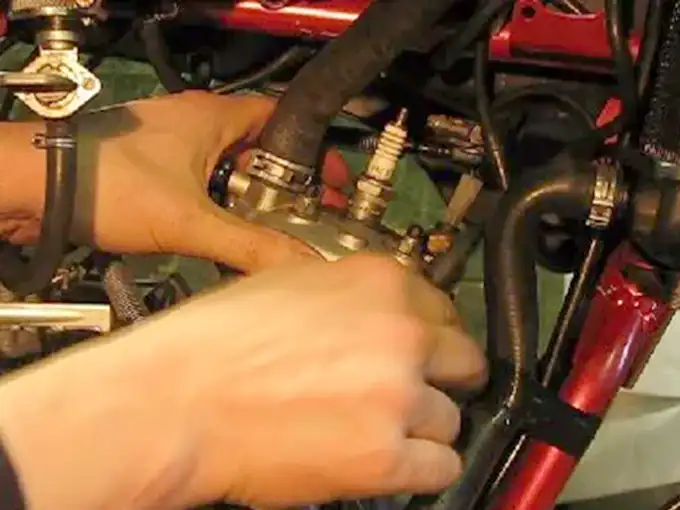

Ta bort tändhatt

Guide - Montera cylinderkit (Vattenkyld) - Bild 3
Bild 03

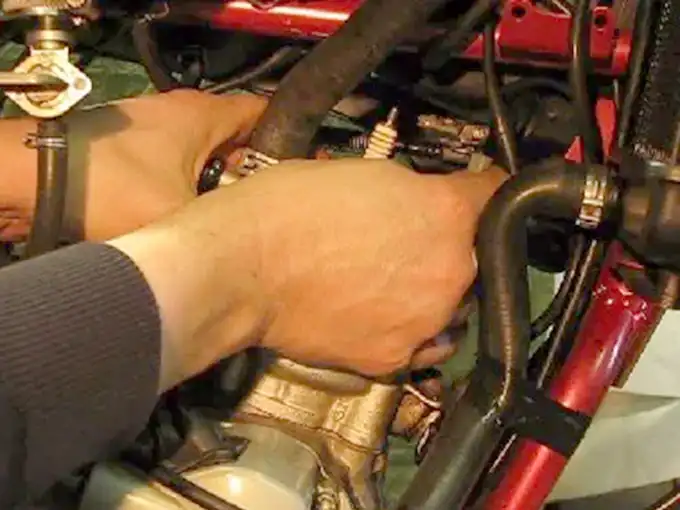

Ta loss kabeln till temp.givaren

Guide - Montera cylinderkit (Vattenkyld) - Bild 4
Bild 04

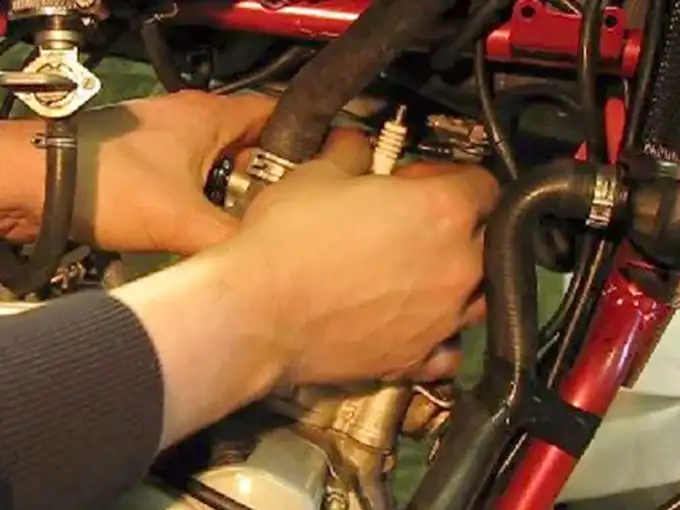

Ta bort tändstiftet

Guide - Montera cylinderkit (Vattenkyld) - Bild 5
Bild 05

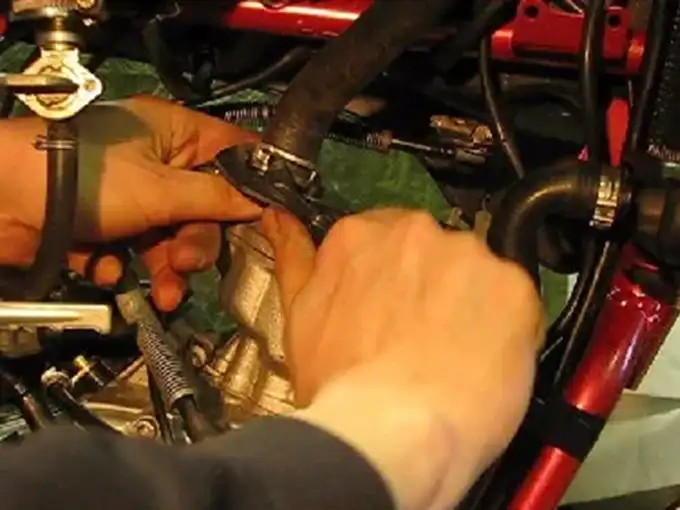

Ta loss kylarslangen

Guide - Montera cylinderkit (Vattenkyld) - Bild 6
Bild 06

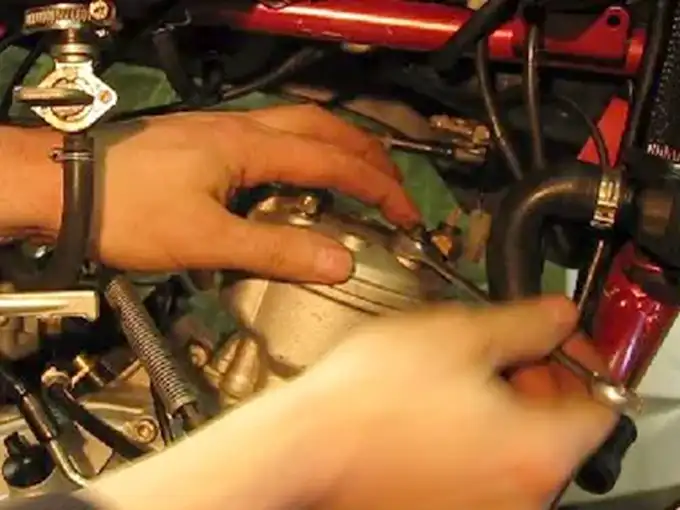

Lossa muttrarna på toppen

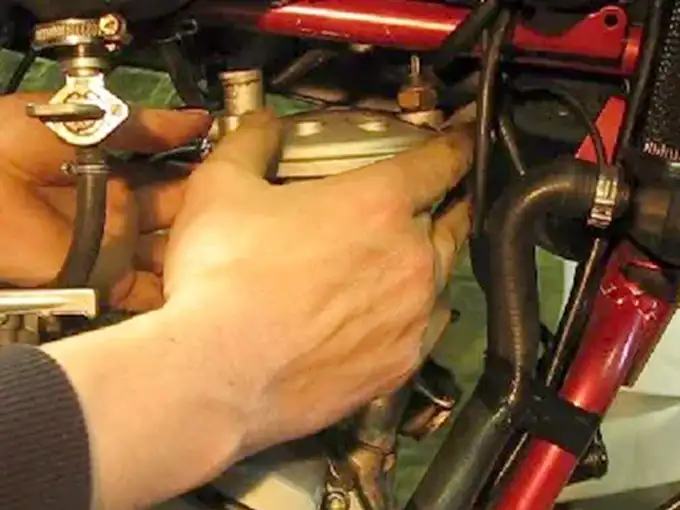

Guide - Montera cylinderkit (Vattenkyld) - Bild 7
Bild 07
Lyft bort toppen

Guide - Montera cylinderkit (Vattenkyld) - Bild 8
Bild 08

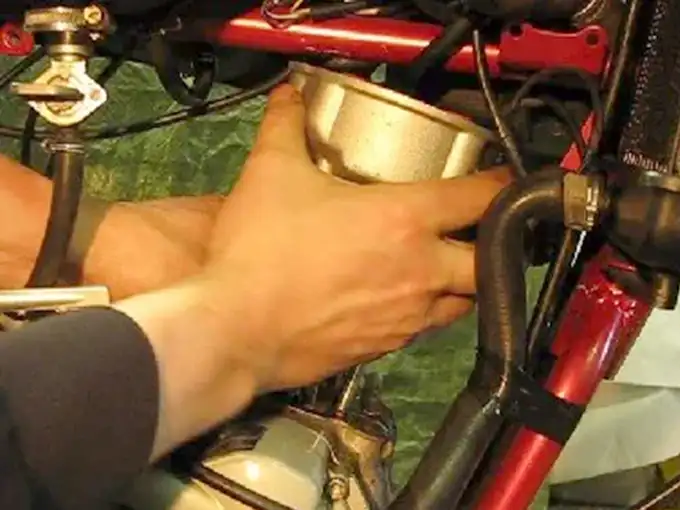

Lyft av cylindern

TIPS
För att skydda kolven
- Fånga upp kolven med vänster hand så den inte slår i blocket
(eller höger om du är vänsterhänt)

Guide - Montera cylinderkit (Vattenkyld) - Bild 9
Bild 09

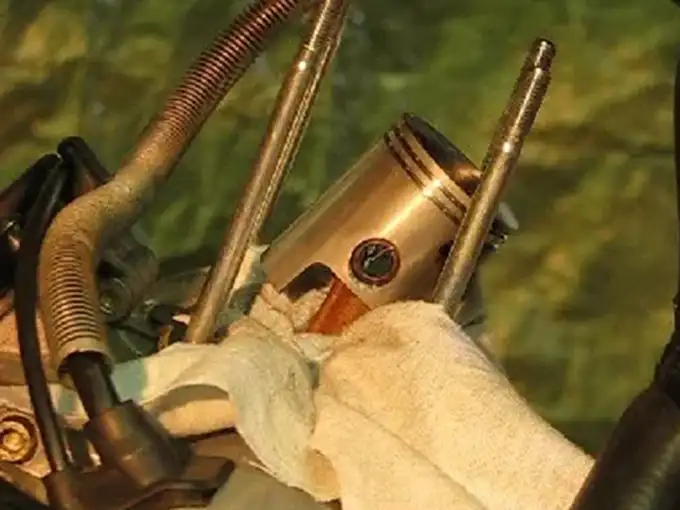

Lägg en ren trasa under kolven så smuts inte faller ned i motorblocket

Guide - Montera cylinderkit (Vattenkyld) - Bild 10
Bild 10

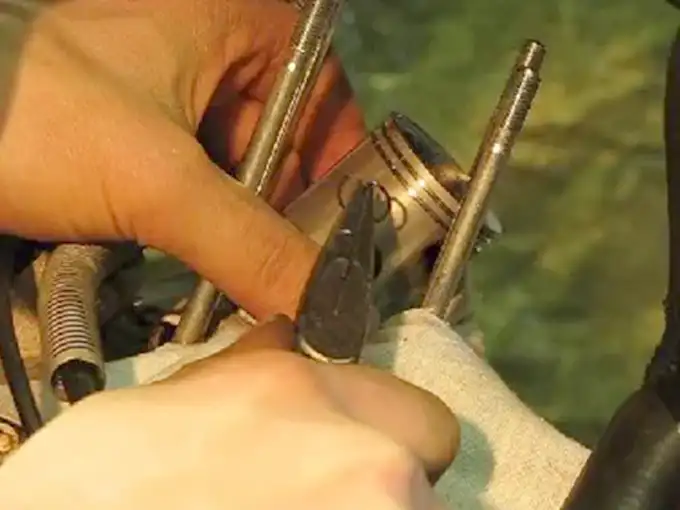

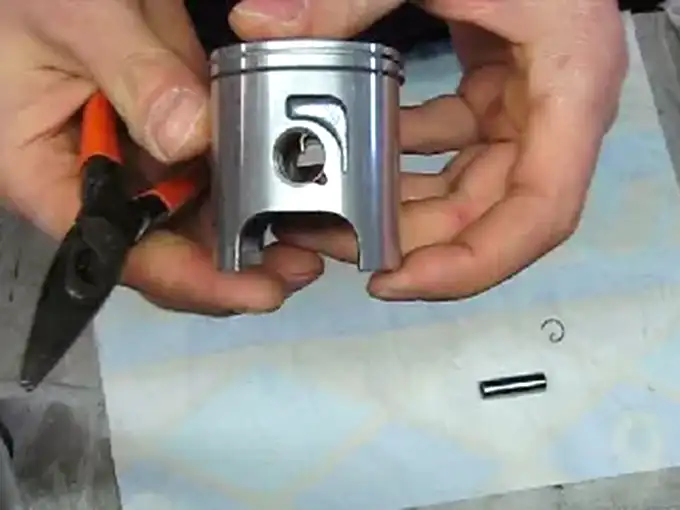

Använd en tång för att plocka loss kolvklipset

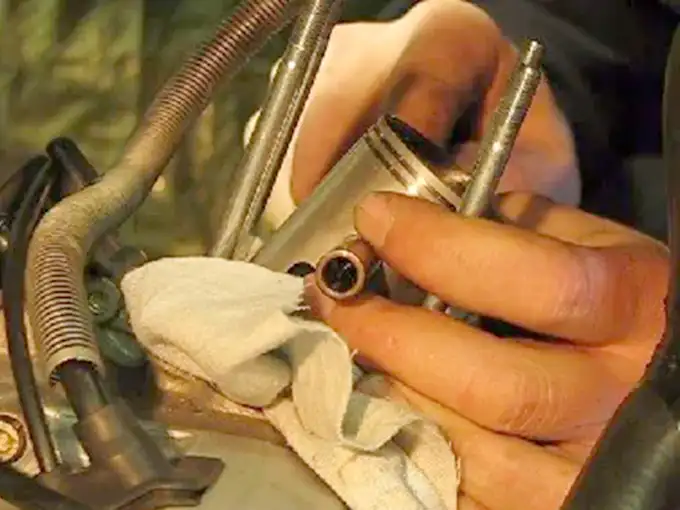

Guide - Montera cylinderkit (Vattenkyld) - Bild 11
Bild 11
Skjut ut kolvbulten ur kolven

Guide - Montera cylinderkit (Vattenkyld) - Bild 12
Bild 12
Ta ur nållagret ur vevstaken

TIPS
- Byt till ett nytt nållager!
- Ett nållager som havererar är inte kul..

Guide - Montera cylinderkit (Vattenkyld) - Bild 13
Bild 13

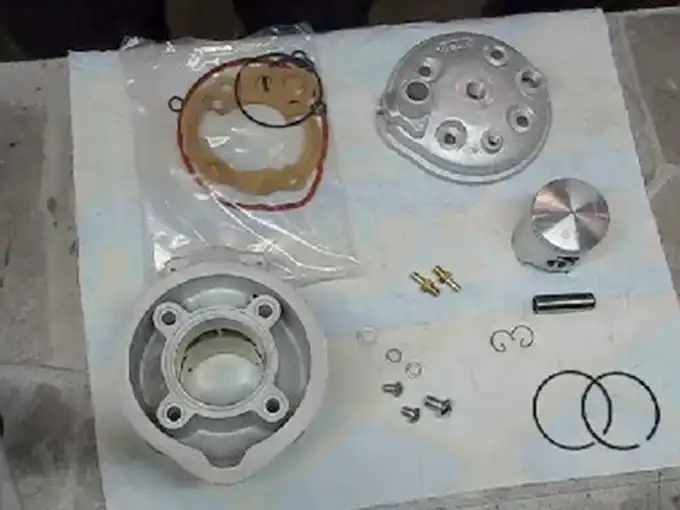

Detta följer med i Airsals 70cc kit

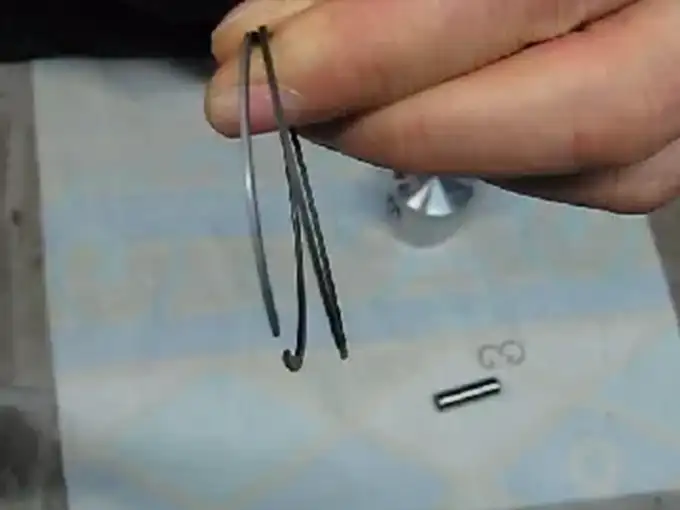

Guide - Montera cylinderkit (Vattenkyld) - Bild 14
Bild 14
Notera att en kolvring är svart

OBS!
- Svarta kolvringen skall sitta underst!

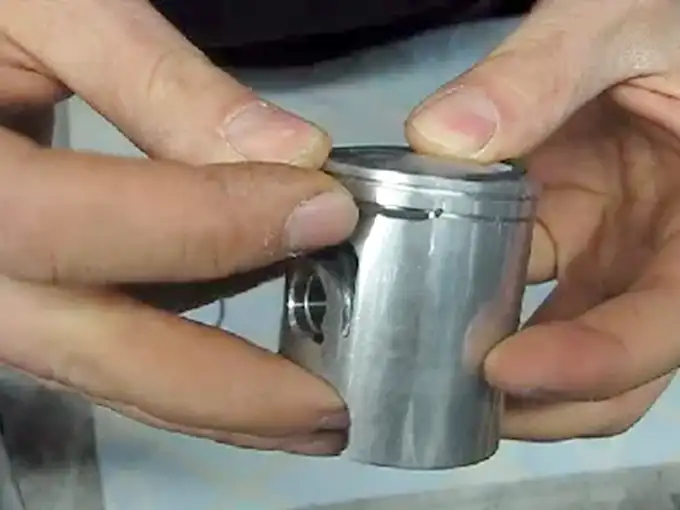

Guide - Montera cylinderkit (Vattenkyld) - Bild 15
Bild 15
- Börja montera den undre kolvringen
- Starta från stopppinnen i kolven

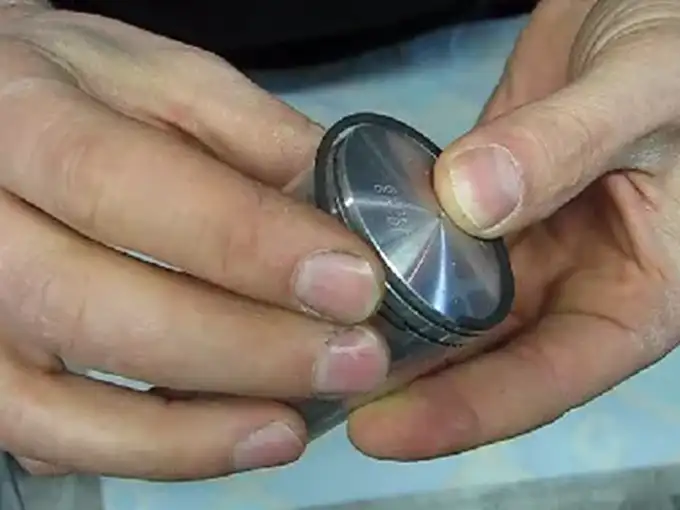

Guide - Montera cylinderkit (Vattenkyld) - Bild 16
Bild 16

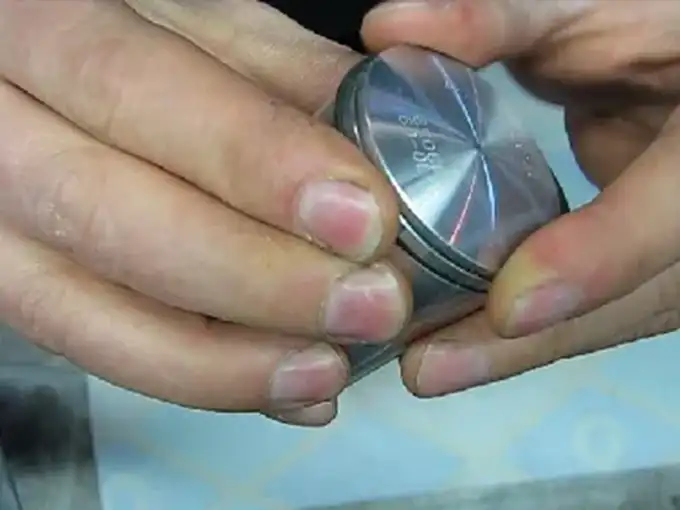

Glid den över kolven

Guide - Montera cylinderkit (Vattenkyld) - Bild 17
Bild 17
Bit för bit tills den är på plats

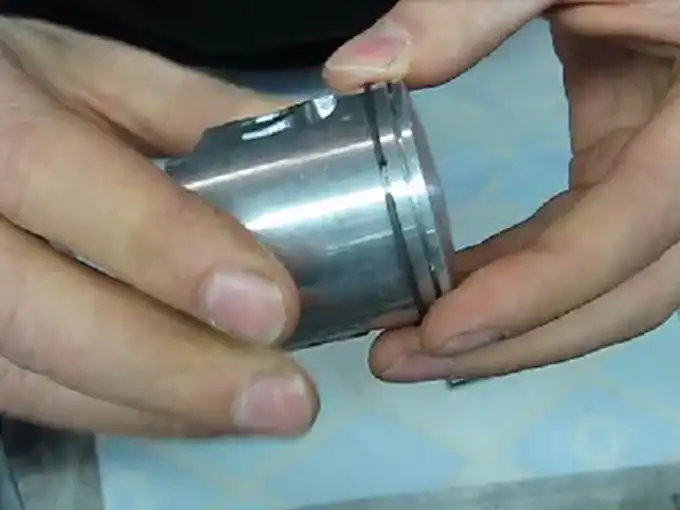

Guide - Montera cylinderkit (Vattenkyld) - Bild 18
Bild 18
Klart!
(jag har ett speciellt youtubeklipp för detta moment)

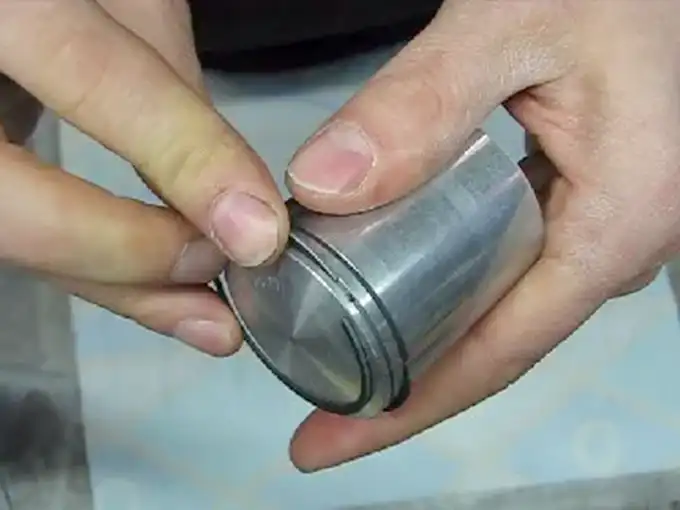

Guide - Montera cylinderkit (Vattenkyld) - Bild 19
Bild 19
Sedan den övre på samma sätt

Guide - Montera cylinderkit (Vattenkyld) - Bild 20
Bild 20

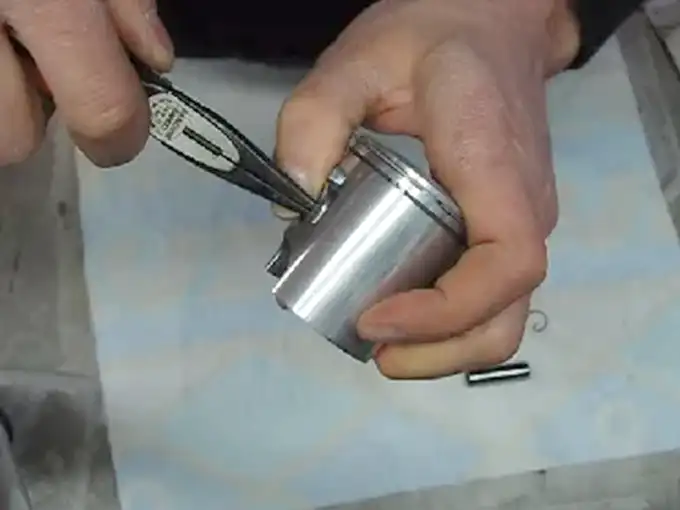

Sedan dags för det vänstra kolvklipset

OBS!
- Pilen på kolven mot framdäcket (avgasporten)
(se bild 22)

Guide - Montera cylinderkit (Vattenkyld) - Bild 21
Bild 21
Klipset skall sitta i spåret med änden vertikalt

Guide - Montera cylinderkit (Vattenkyld) - Bild 22
Bild 22

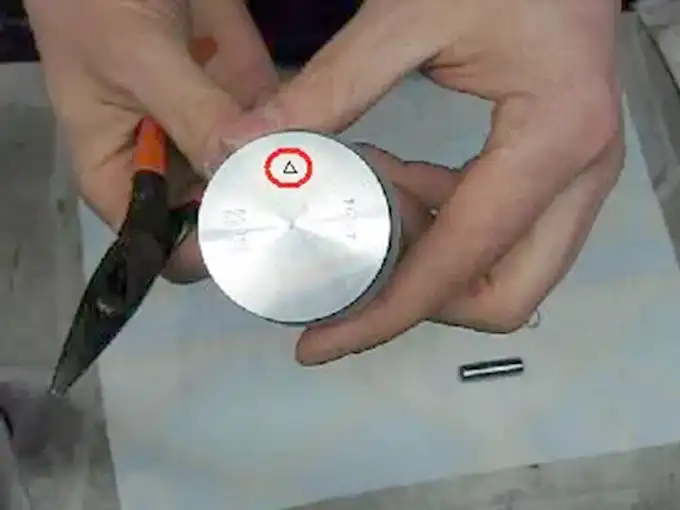

Kolla in den trekantiga pilen på kolvens övre del

Guide - Montera cylinderkit (Vattenkyld) - Bild 23
Bild 23

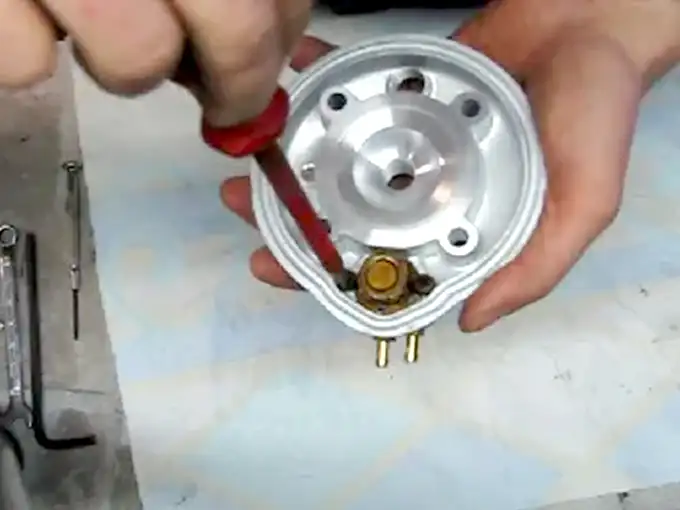

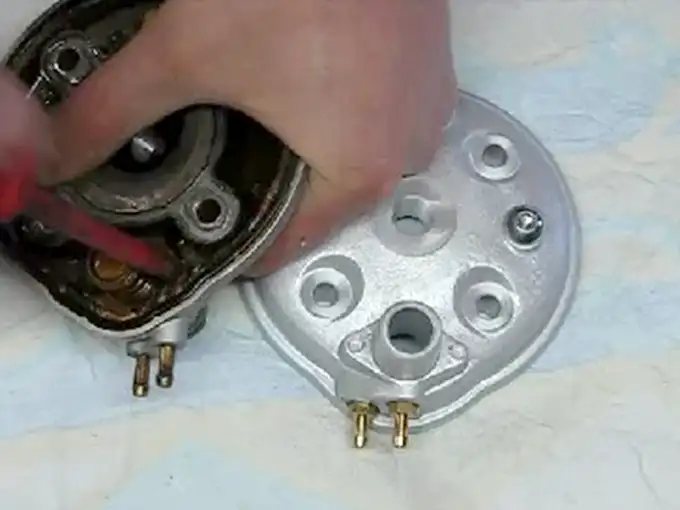

Flytta över termostaten från gamla toppen

Guide - Montera cylinderkit (Vattenkyld) - Bild 24
Bild 24
Gamla termostaten i nya toppen

Guide - Montera cylinderkit (Vattenkyld) - Bild 25
Bild 25

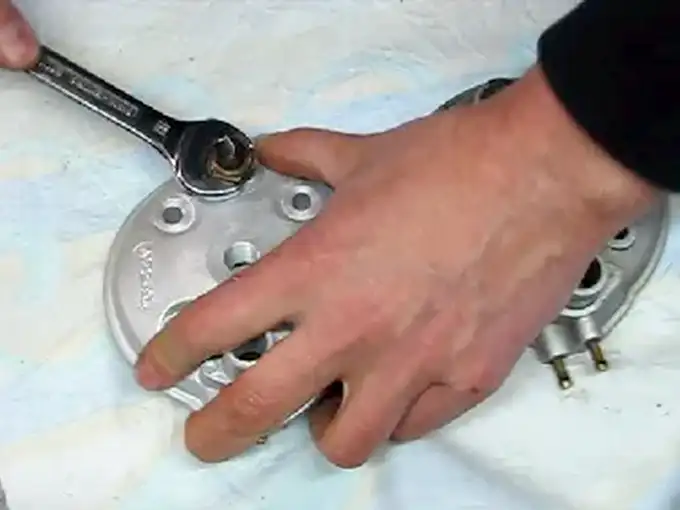

Och flytta även den gamla temp.givaren till nya toppen

Guide - Montera cylinderkit (Vattenkyld) - Bild 26
Bild 26

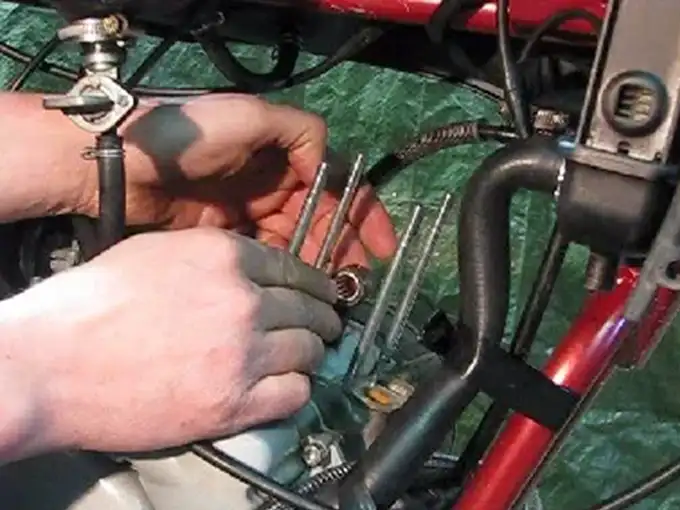

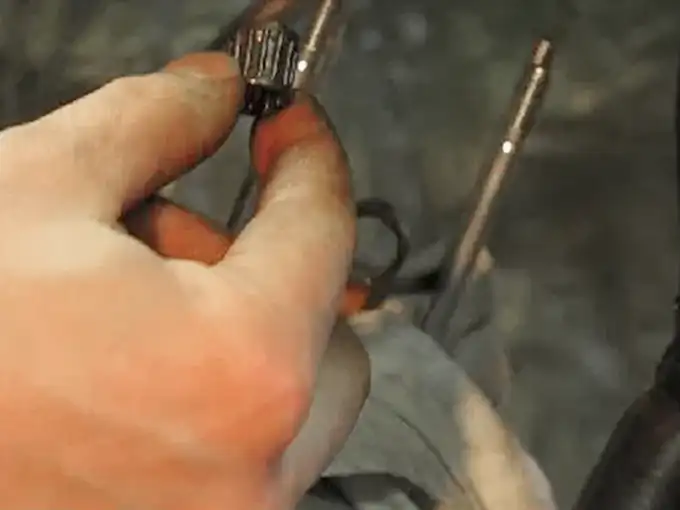

Olja in det NYA nållagret med tvåtaktsolja och montera i vevstaken

Guide - Montera cylinderkit (Vattenkyld) - Bild 27
Bild 27

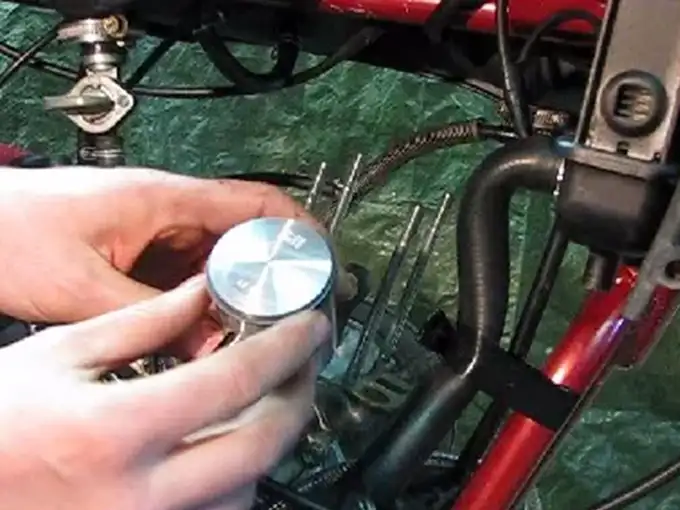

Kolven med pilen mot framhjulet

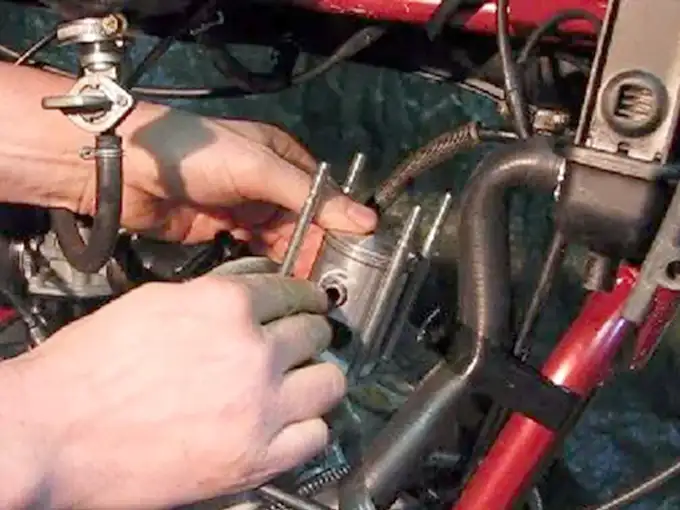

Guide - Montera cylinderkit (Vattenkyld) - Bild 28
Bild 28

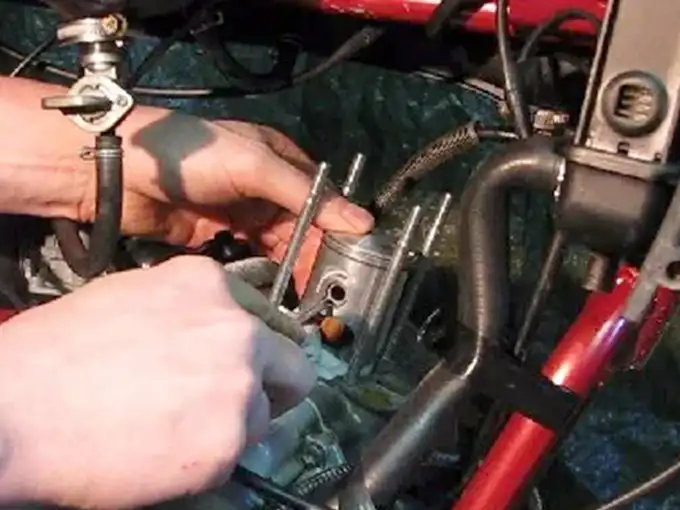

Tryck i kolvbulten

Guide - Montera cylinderkit (Vattenkyld) - Bild 29
Bild 29
Kolvbulten skall in ORDENTLIGT så spåret i kolven kommer fram

Guide - Montera cylinderkit (Vattenkyld) - Bild 30
Bild 30

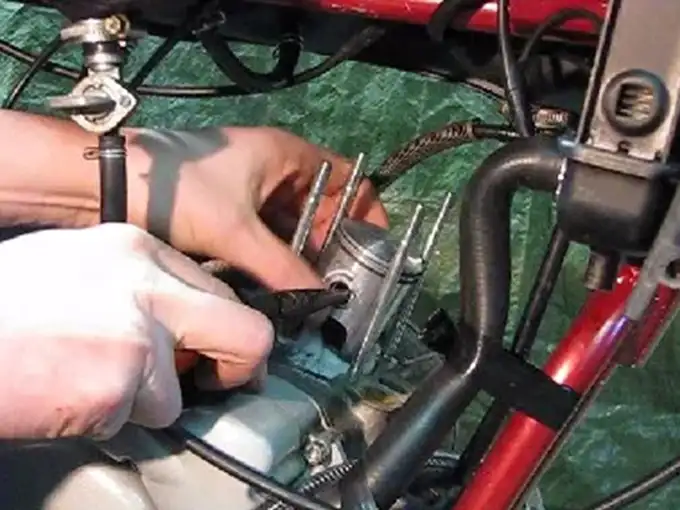

Montera det andra kolvklipset

OBS!
Se till så det hamnar i spåret på kolven

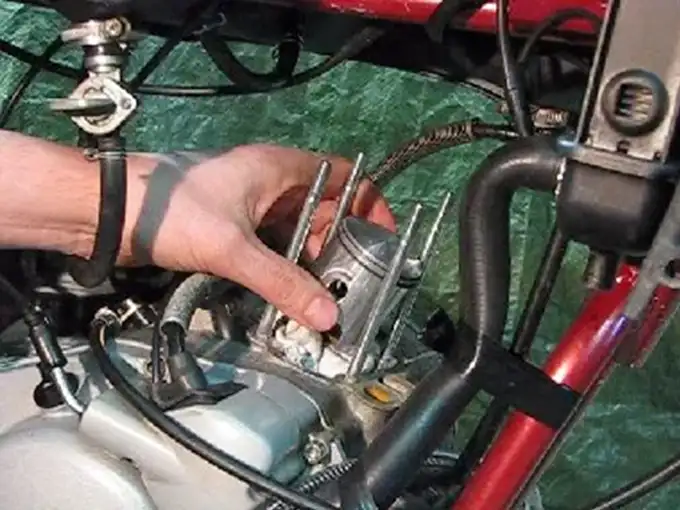

Guide - Montera cylinderkit (Vattenkyld) - Bild 31
Bild 31
Änden på kolv klipset vertikalt

Guide - Montera cylinderkit (Vattenkyld) - Bild 32
Bild 32

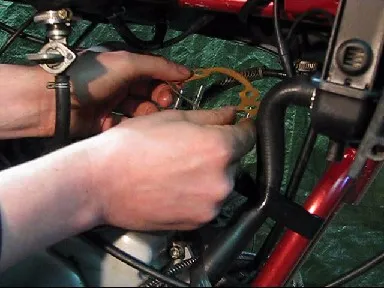

Cylinderfotspackningen monteras (plocka bort trasan först)

Guide - Montera cylinderkit (Vattenkyld) - Bild 33
Bild 33

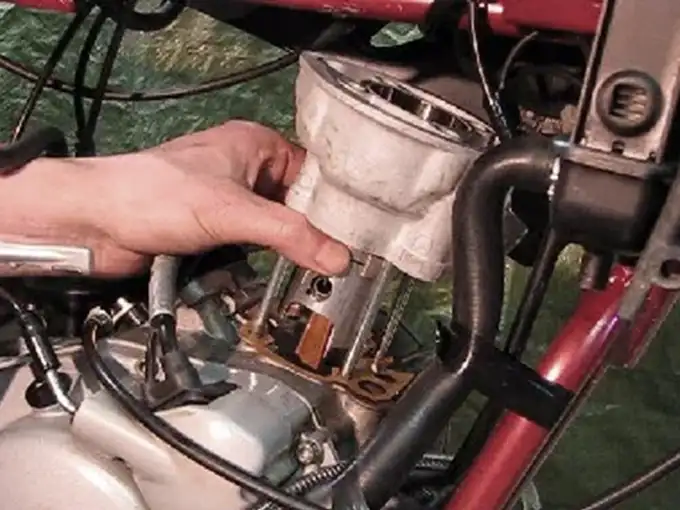

På med cylindern
- Håll ihop kolvringarna med tumme och pekfinger
- Se till att kolvringarna sitter på rätt plats

Tips
- Olja in kolv och cylinder med 2taktsolja
- Finns ett speciellt yuotubeklipp som jag gjort för detta moment
- Länk: Youtubeklipp montera kolvringar 2-taktare

Guide - Montera cylinderkit (Vattenkyld) - Bild 34
Bild 34
På med gummipackningarna på cylindern

Guide - Montera cylinderkit (Vattenkyld) - Bild 35
Bild 35
Kontrollera "squish" ÖVERKURS
Detta behöver man egentligen inte göra på AIRSALS cylinderkit

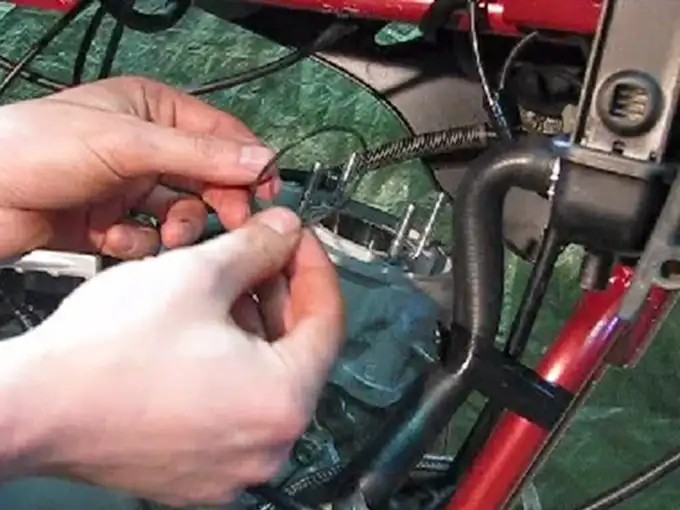

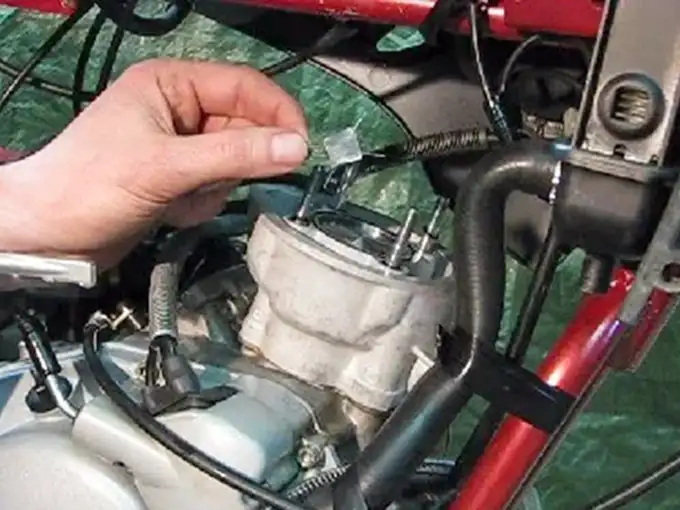

Tejpa ihop två lödtenntrådar (ca 1mm diameter)

Guide - Montera cylinderkit (Vattenkyld) - Bild 36
Bild 36
Kontrollera "squish" ÖVERKURS
Detta behöver man egentligen inte göra på AIRSALS cylinderkit

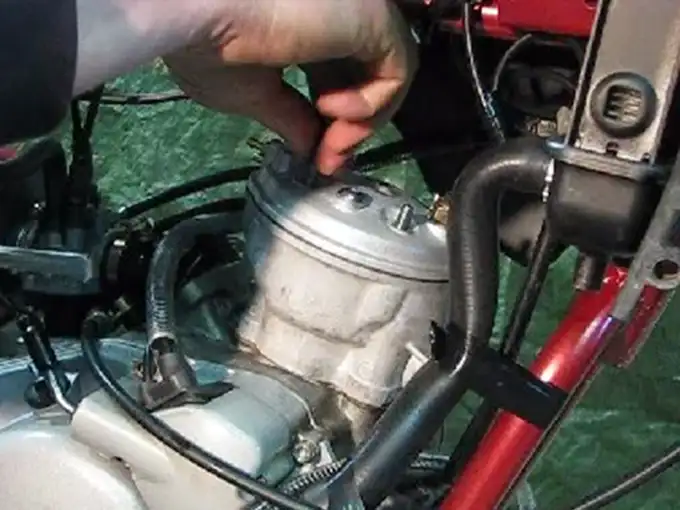

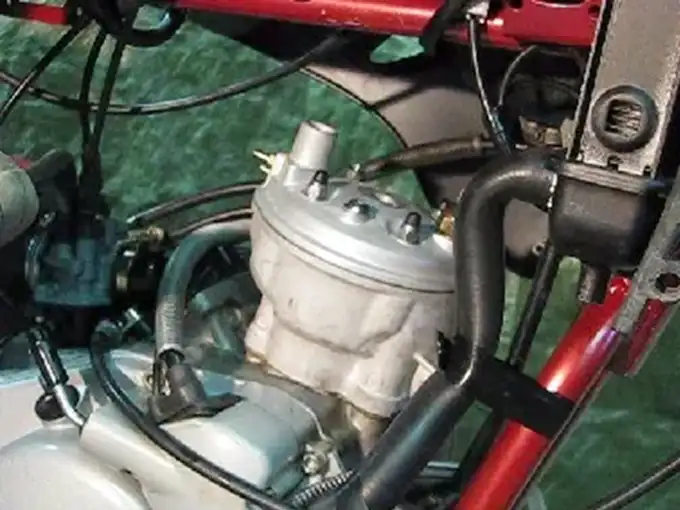

Montera toppen och dra fast
- Glöm inte packningarna på toppen
- Åtdragningsmoment 14 - 16 Nm

Guide - Montera cylinderkit (Vattenkyld) - Bild 37
Bild 37

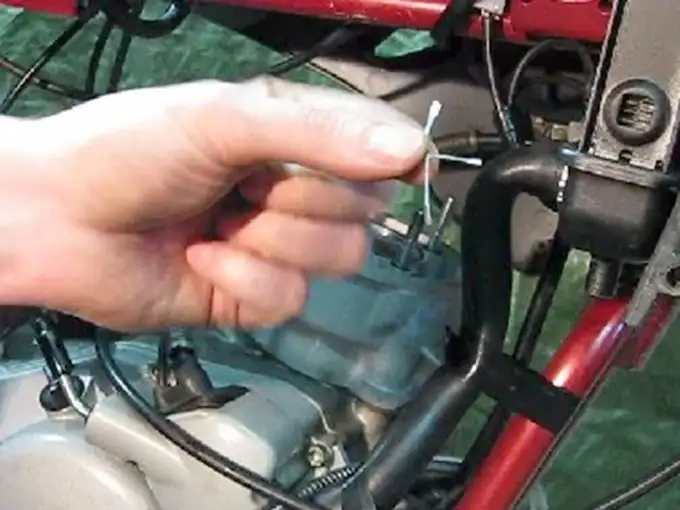

Kontrollera "squish" ÖVERKURS
Detta behöver man egentligen inte göra på AIRSALS cylinderkit

Dra runt motorn ett varv

Guide - Montera cylinderkit (Vattenkyld) - Bild 38
Bild 38
Kontrollera "squish" ÖVERKURS
Detta behöver man egentligen inte göra på AIRSALS cylinderkit

Lossa toppen och ta bort lödtennet
Notera att ändarna på lödtennet pressats ihop av kolven

Guide - Montera cylinderkit (Vattenkyld) - Bild 39
Bild 39
Kontrollera "squish" ÖVERKURS
Detta behöver man egentligen inte göra på AIRSALS cylinderkit

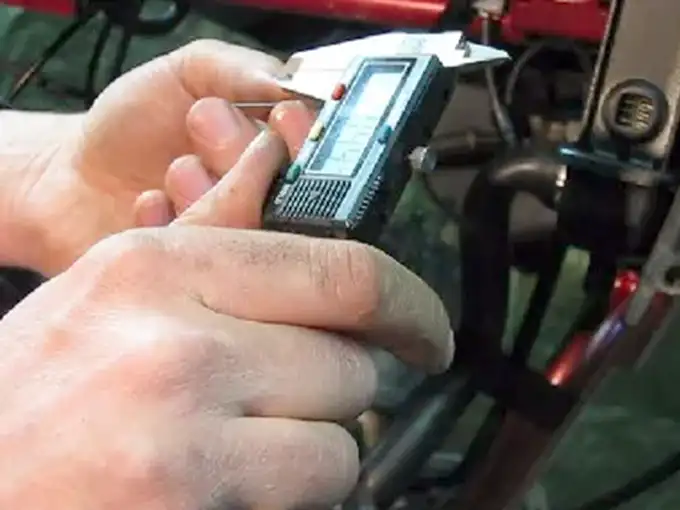

När jag mäter med skjutmåttet så blev måttet ca 0,5 mm

Guide - Montera cylinderkit (Vattenkyld) - Bild 40
Bild 40
Okej då visar jag detta igen..

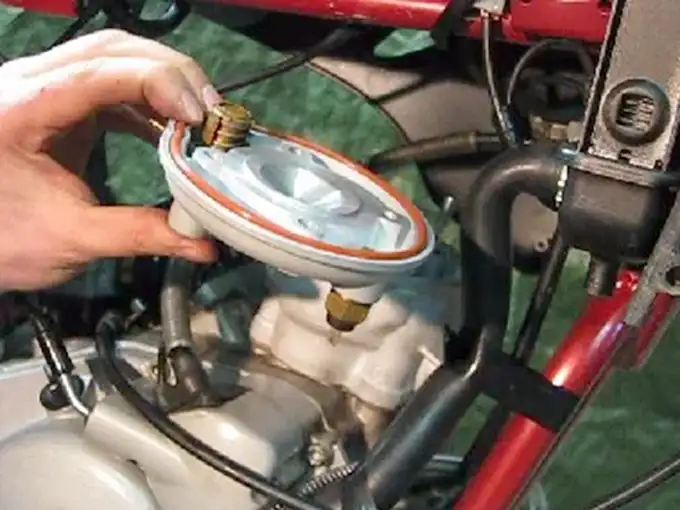

- Toppen på igen

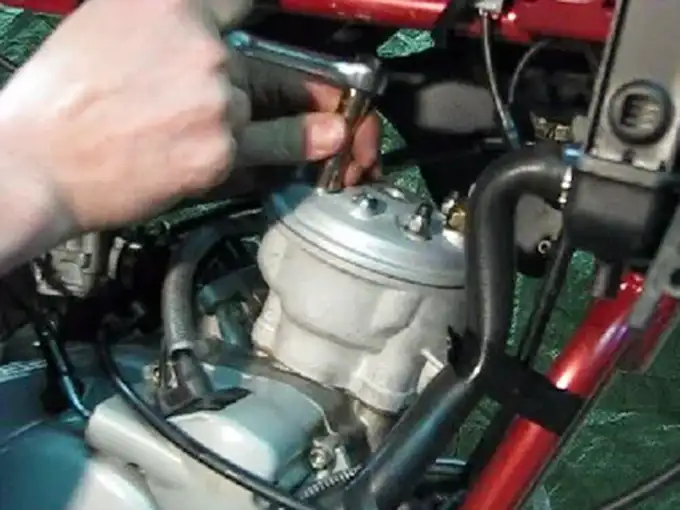

Guide - Montera cylinderkit (Vattenkyld) - Bild 41
Bild 41
Kors dra muttrarna till 14-16 Nm

Guide - Montera cylinderkit (Vattenkyld) - Bild 42
Bild 42

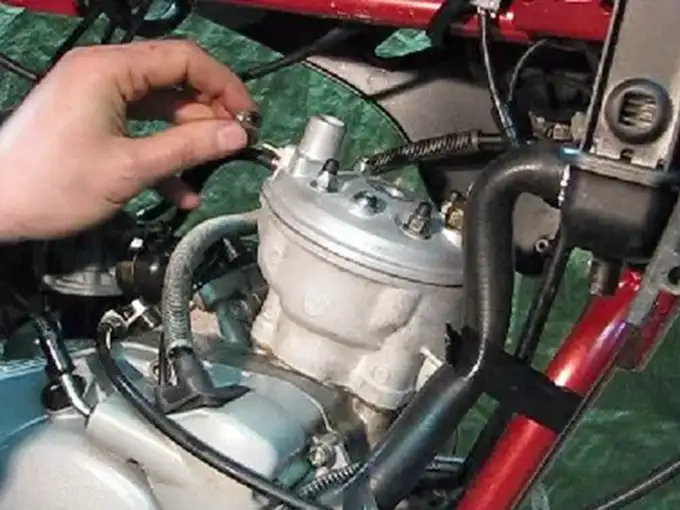

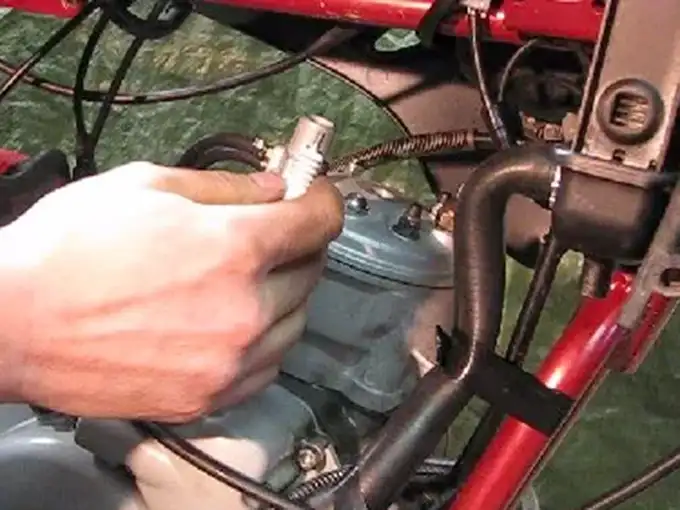

På med kylarslangarna

Guide - Montera cylinderkit (Vattenkyld) - Bild 43
Bild 43

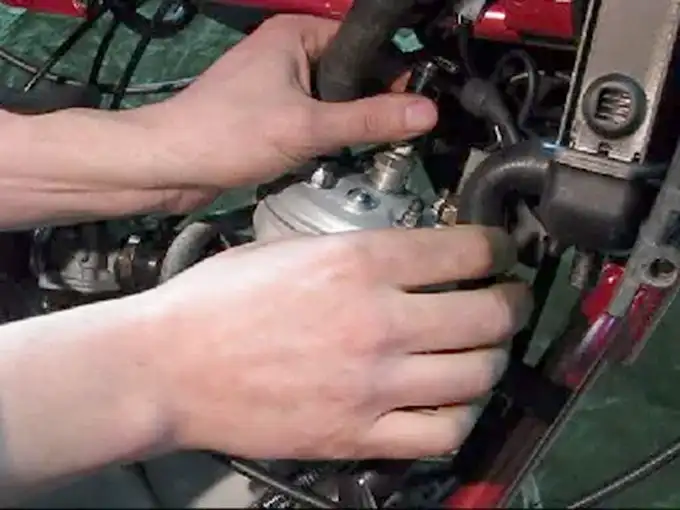

Nytt tändstift med värmetal 8
- Åtdragningsmoment 20 - 25 Nm

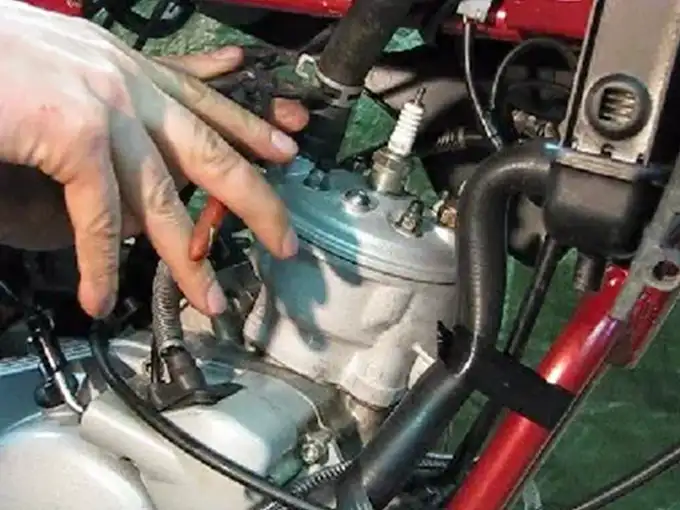

Guide - Montera cylinderkit (Vattenkyld) - Bild 44
Bild 44
På med stora kylarslangen
Fyll på kylarvätska

Guide - Montera cylinderkit (Vattenkyld) - Bild 45
Bild 45
Tändhatt på!

Tips
Enligt tillverkarens rekommendation 3/4-gas de första 500km efter att du monterat en ny cylinder, eller bytt kolv. Samt 3% oljeinblandning.

Videoguide - Montera cylinder (Vattenkyld)
