Montera kolv och cylinder

Montera kolv, cylinder, samt justera in squishmåttet på Malossi Big Bore-cylinder.

Hyperprojekt fortsätter och i denna guide ska vi montera kolv, cylinder, samt mäta in rätt squish. I detta fall kräver lite extra noggrannhet jämfört med när du monterar ett vanligt cylinderkit.

Montera kolven

Bild 01

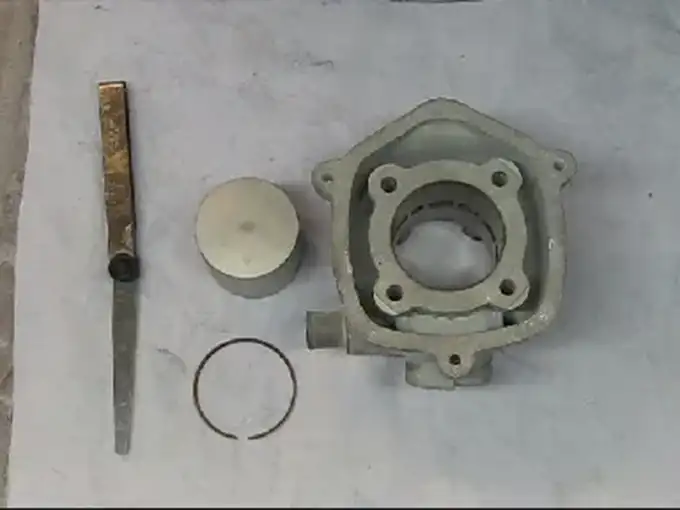

Kolvringen måste kontrollmätas och eventuellt justeras

Bild 02

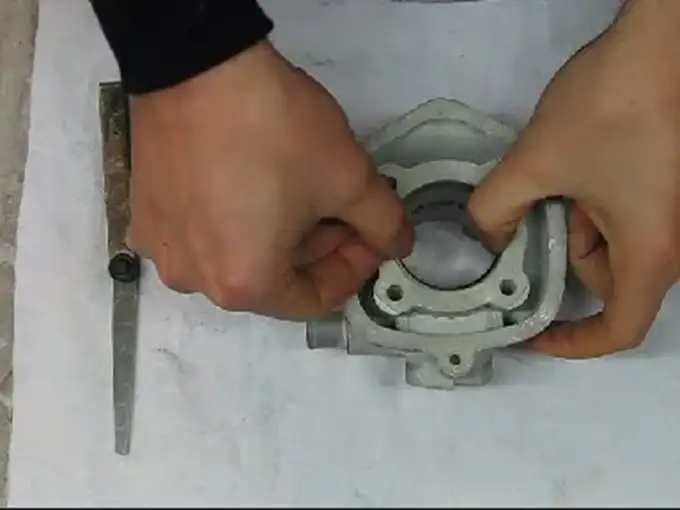

Tryck in kolvringen ca 5mm ned i cylindern

Bild 03

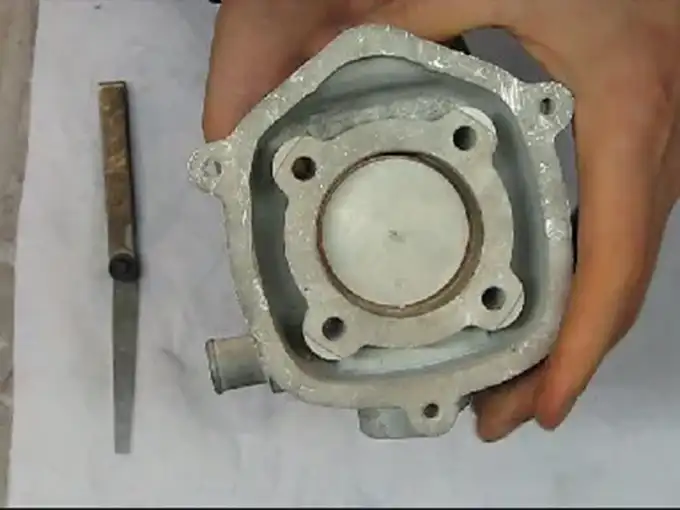

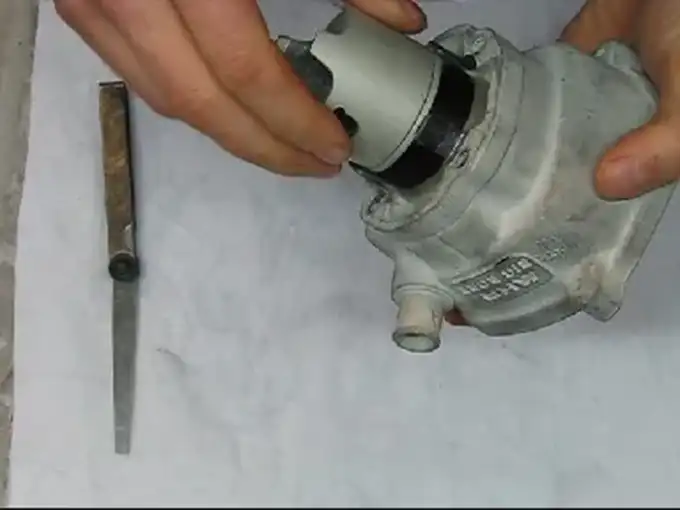

Tryck upp kolven nedifrån så att kolvringen linjerar

Bild 04
Nu är kolvringen i rätt position för att mätas

Bild 05

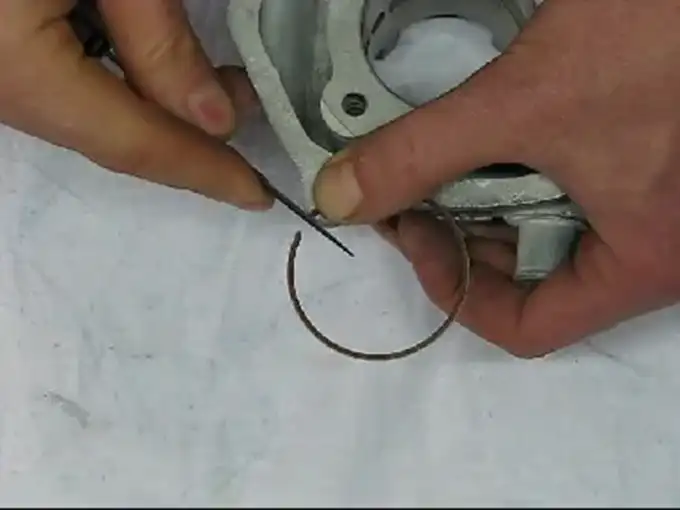

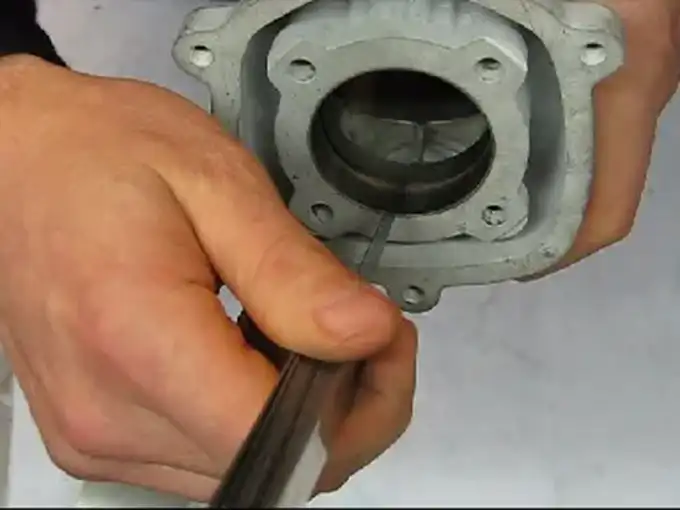

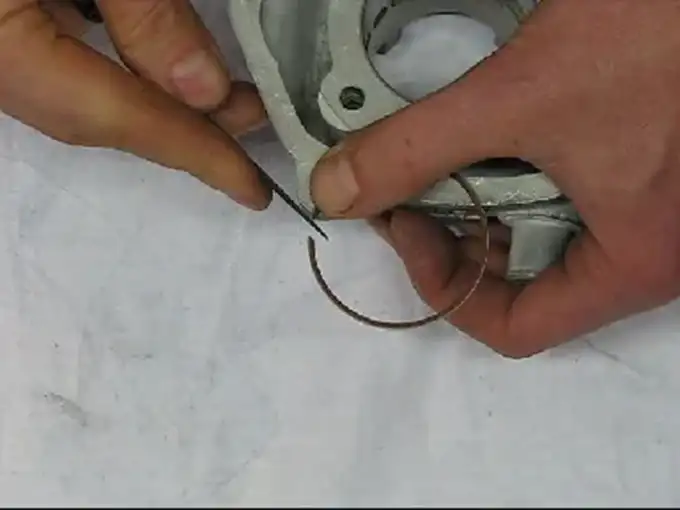

Mät med ett bladmått öppningen på kolvringen
Gapet skall vara 0,15mm

Bild 06

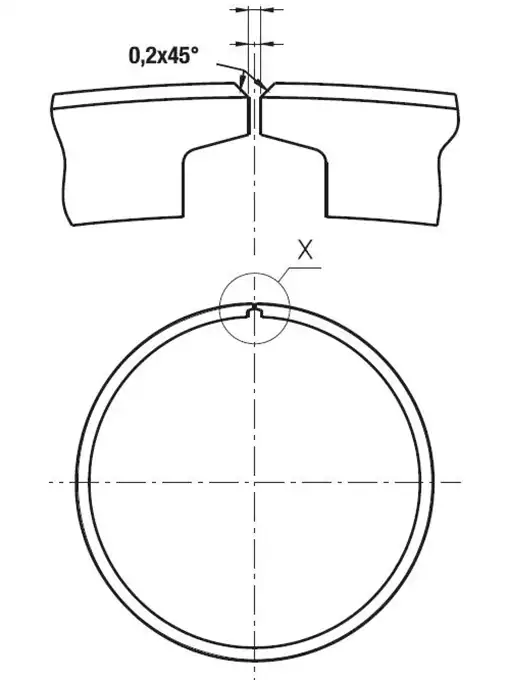

Så här skall det se ut enligt Malossis ritningar

Bild 07
Måste du justera gapet ska du fila med ett diamantbryne "utifrån och in"
Detta för att bevara beläggningen på kolvringen

Bild 08
Du måste dessutom slipa av hörnen så det blir 45 graders vinklar

Bild 09

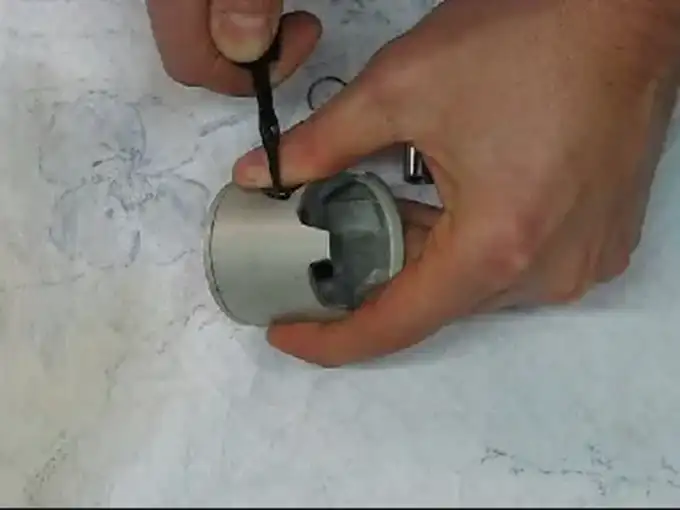

Montera ett kolvklips i kolven

Tips
Sätt en trasa i blocket ifall du tappar kolvklipset

OBS!
Se till att det hamnar ordentligt i spåret
Änden på kolvklipset skall hamna vertikalt

Bild 10

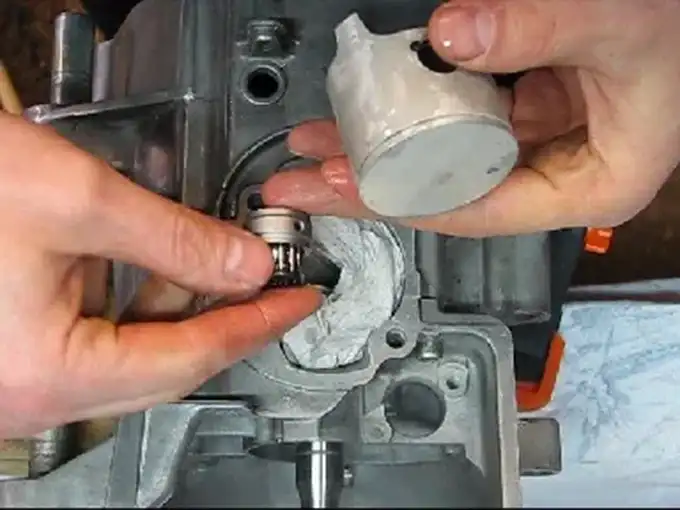

Olja in vevstakslagret och montera det i vevstaken

Bild 11

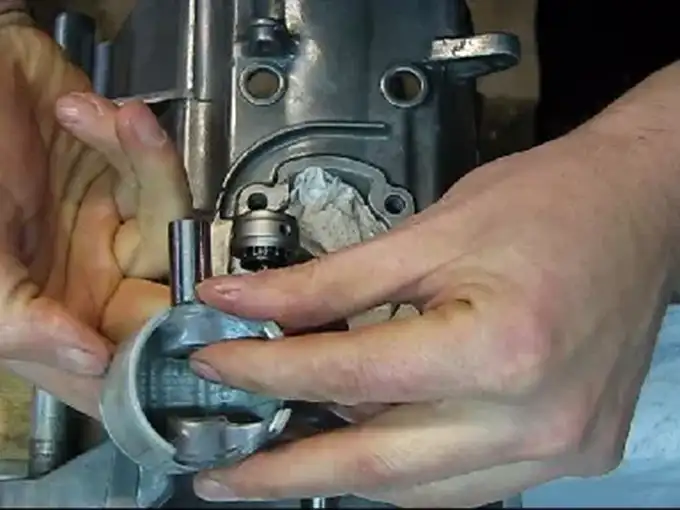

Tryck in en bit av kolvbulten i kolven

OBS!
Du skall inte montera kolvringen ännu

Bild 12
Tryck in kolvbulten så det hamnar mot kolvklipset du monterat
Och montera kolvklipset på samma sätt som på andra sidan

OBS!
Pilen på kolven skall peka nedåt
(m.a.o mot avgasporten)

Montera cylinder och linjera kolven

Bild 13

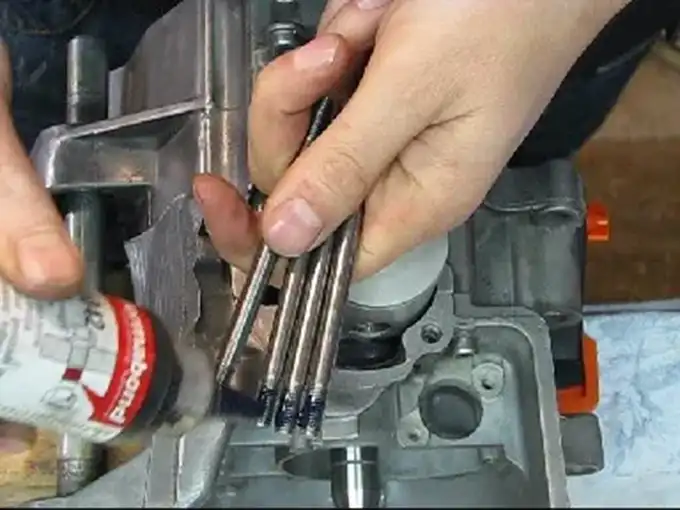

Jag monterar nya pinnbultar med gängsäkring på

Bild 14

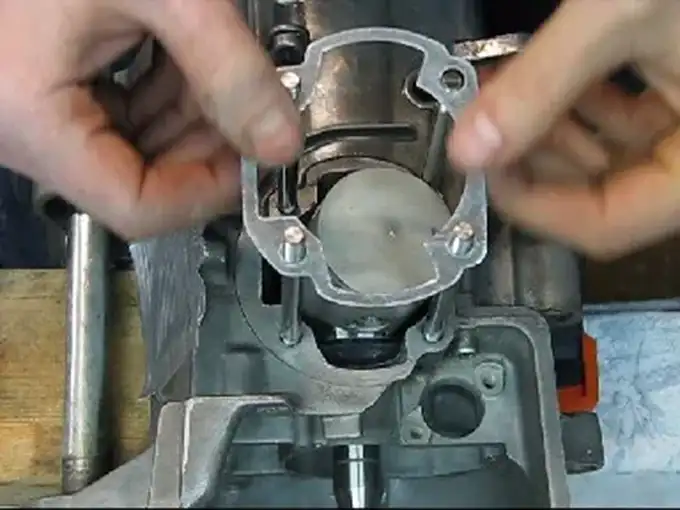

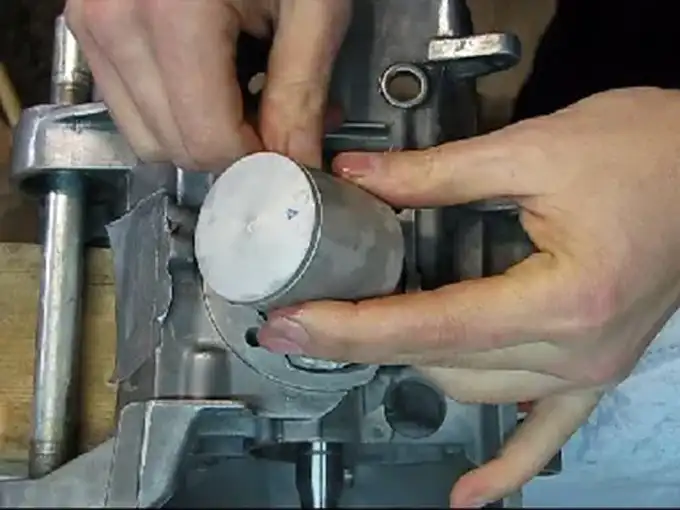

Sätt på cylinderfotspackningen och tryck in kolven i cylindern utan kolvring

Bild 15

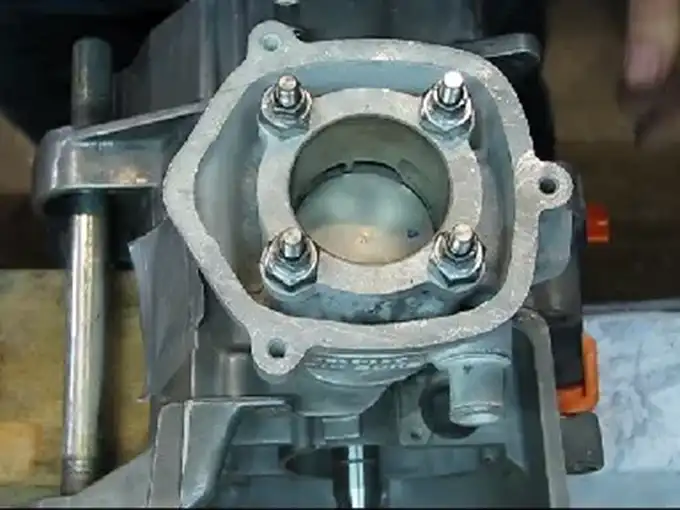

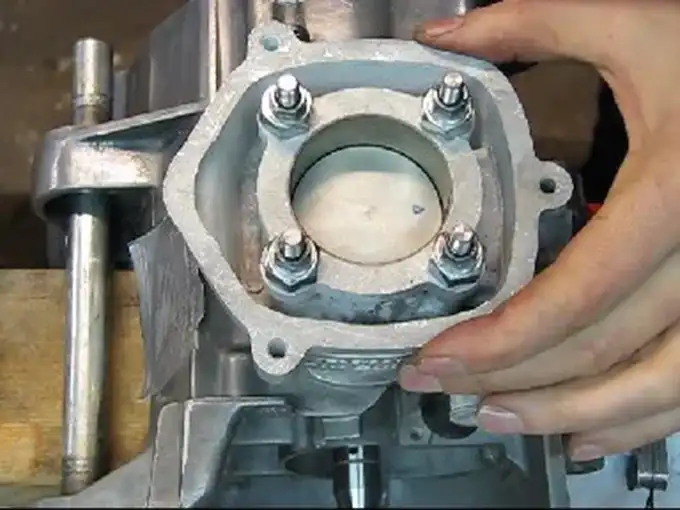

Sätt brickor på cylindern och skruva dit muttrarna på pinnbultarna

Bild 16
Dra runt veven försiktigt genom att snurra på variatorn
Kontrollera ifall kolven tar emot något i motorblocket

Bild 17

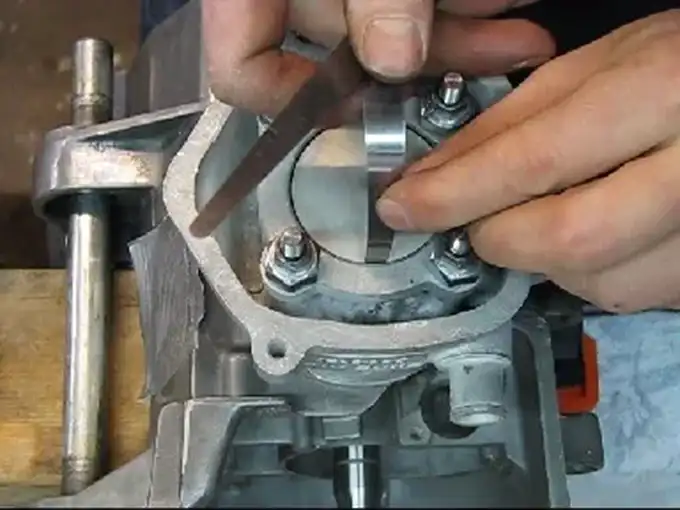

Kontrollera med ett bladmått ifall kolven är linjerad i blocket

OBS!
Ifall man misslyckats med bearbetningen av blocket så kan det vara fel eller om veven är krökt.
Men allt var perfekt i mitt fall med ny vev och allt.

Justera squish

Montera mellan storleken på cylinderpackningen
Du skall fortfarande ha kolven utan kolvring

Bild 18

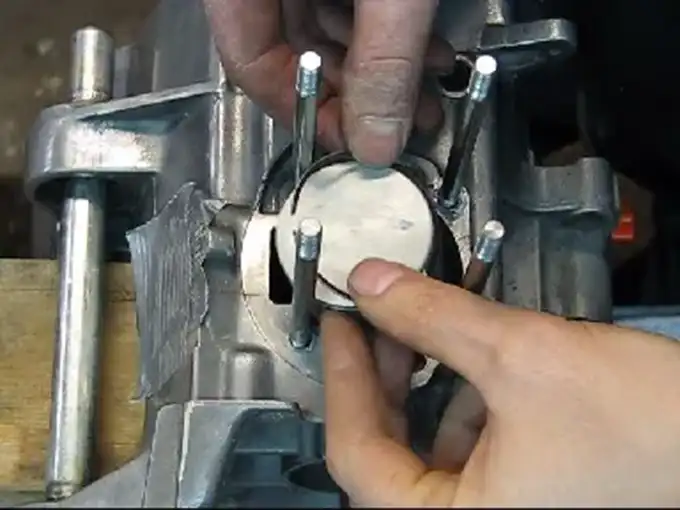

Klipp två lödtenn bitar som är ca 1mm kortare än bredden på kolven

Bild 19

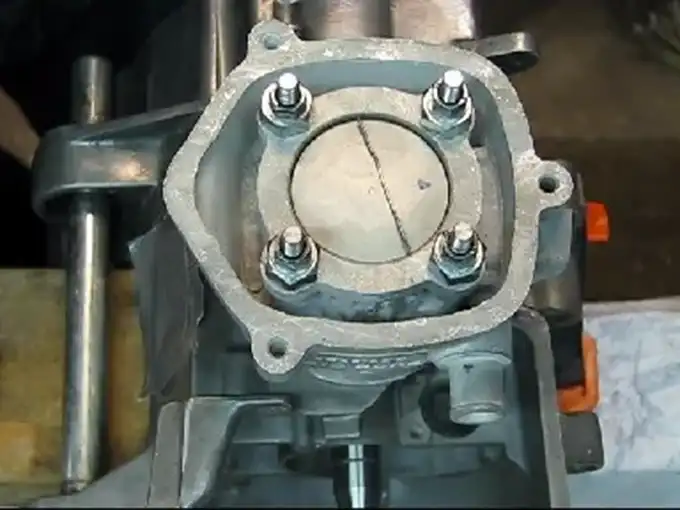

Tejpa fast dem på kolven

Bild 20

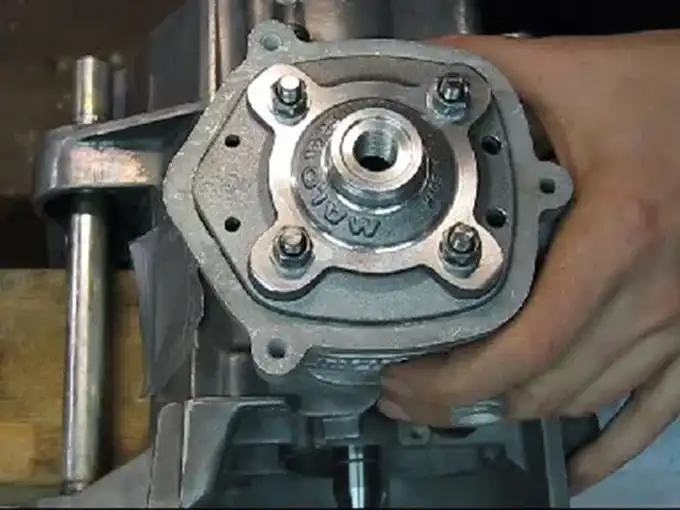

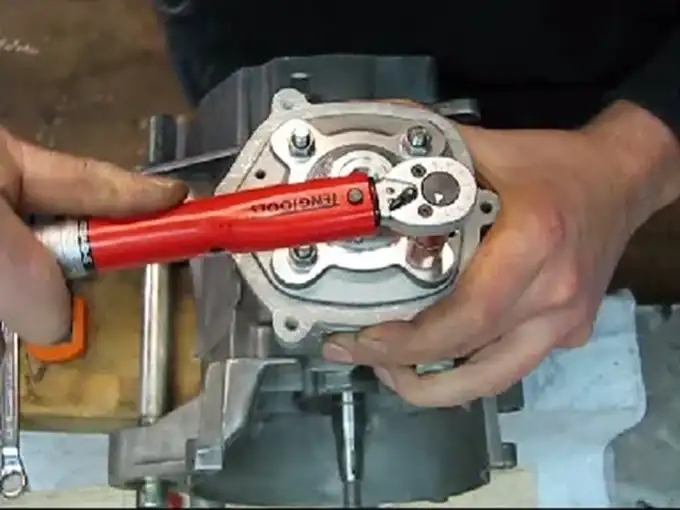

Montera toppen dra åt till rätt moment (1,2 Kgm)

Bild 21

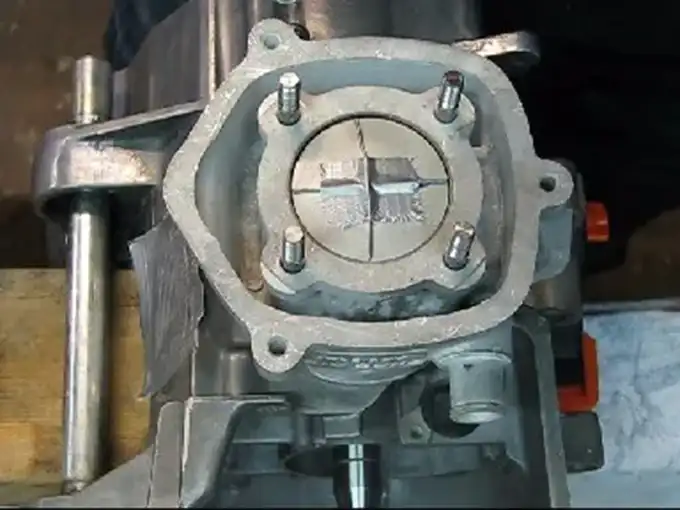

Dra runt kolven ca 5 varv

Bild 22

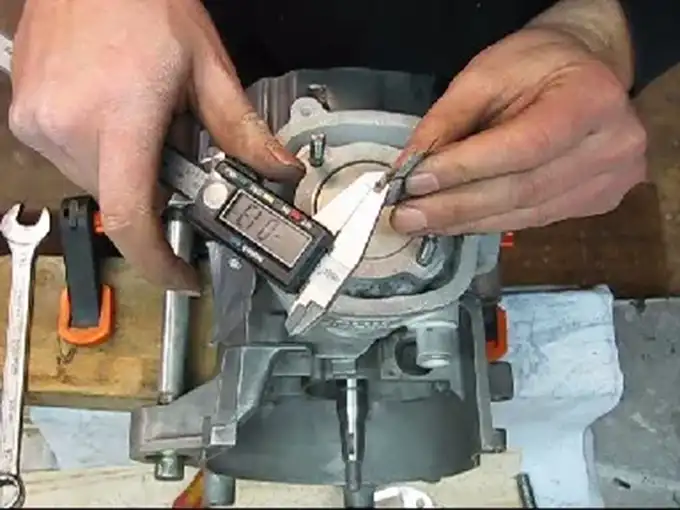

Mät med ett skjutmått måtten du fått på det tillplattade lödtennet.
Så här mäter du:
- Mät på det minsta stället
- Räkna ut medelvärdet
Kolla i tabellen (Tabell 2) som medföljer kittet vilket värde du skall ha
Du får laborera med cylinderpackningarna för att få önskat mått.

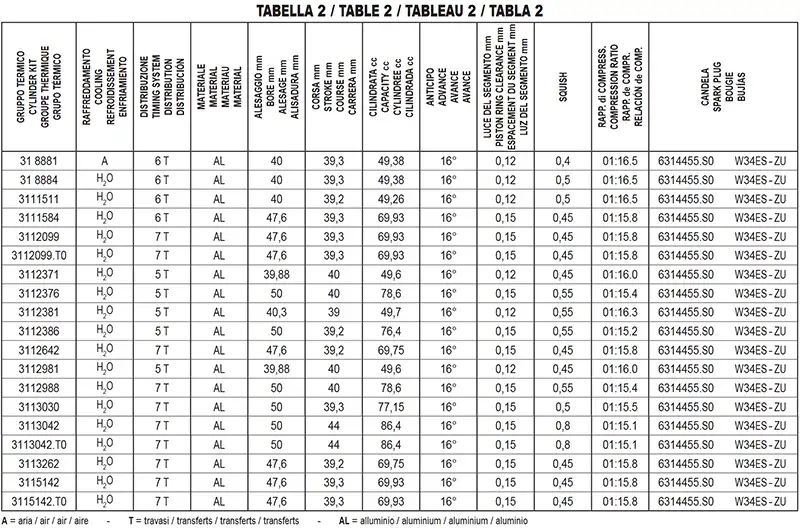

Tabell 2
I mitt fall skall:
- Gapet på kolvringarna ska vara 0,15mm
- "Squish måttet" ska vara 0,8mm
- Och jag skall ha tändstift W34ES-ZU

Länkar till Malossis monteringsanvisningar

Bild 23
Glöm inte montera kolvringen

Bild 24

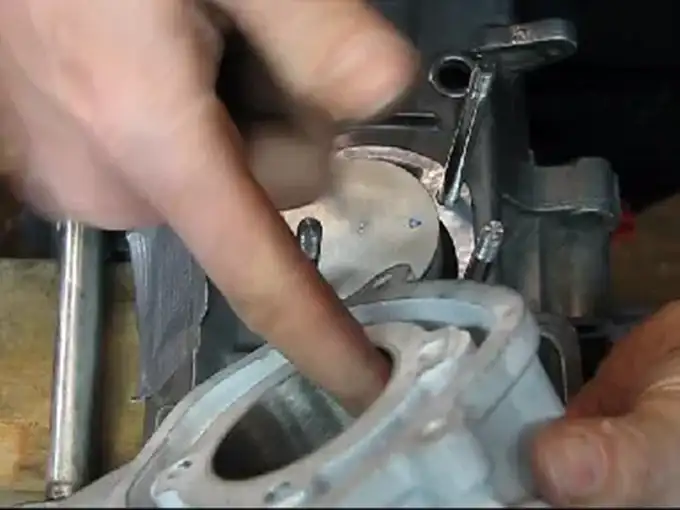

Olja in cylindern och montera den

Bild 25

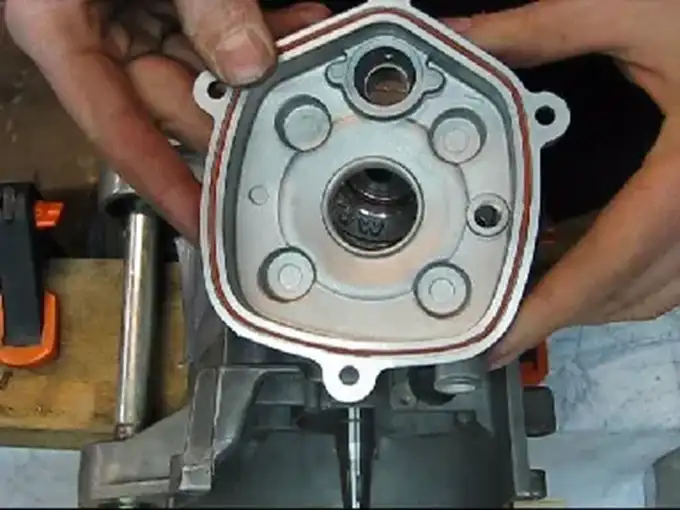

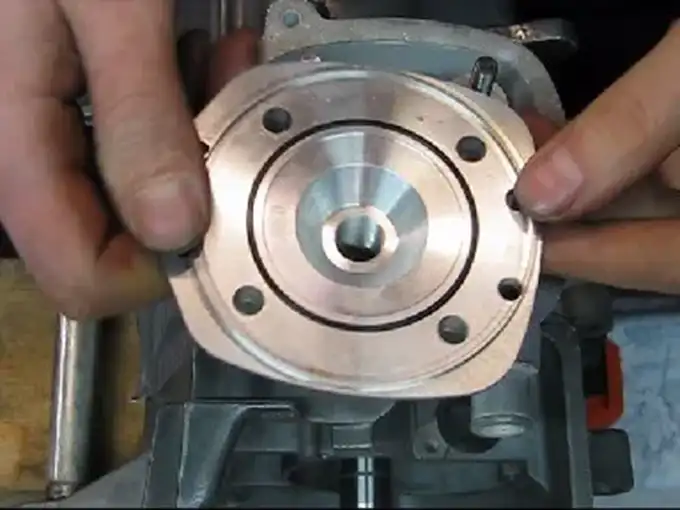

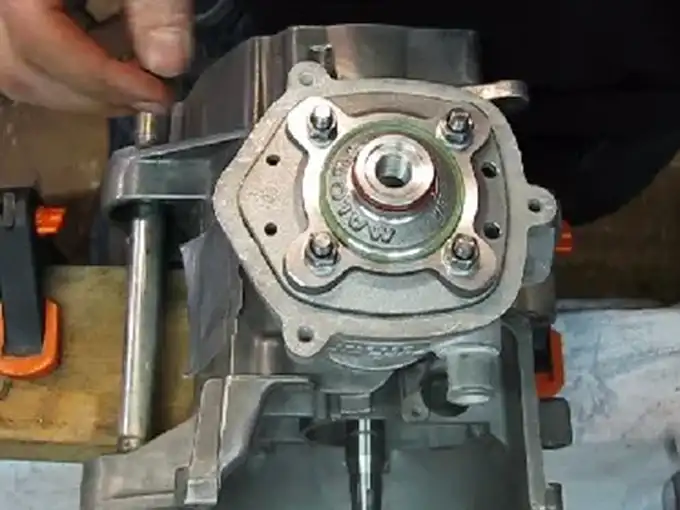

Montera toppen och alla O-ringar

OBS!
- Rengör toppen noga först
- Glöm inte O-ringarna och se till att de är hela

Bild 26
Fler o-ringar..

Bild 27
Och denna.

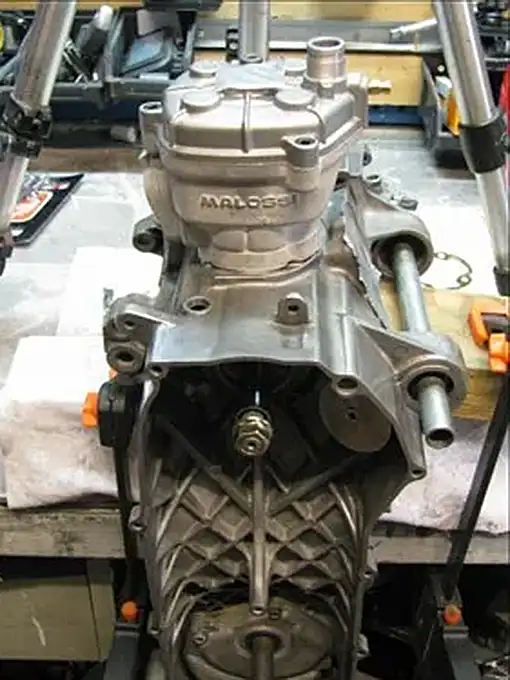

Klart!

Snart är det dags för förgasaren m.m.
