Vev- och lagermontering

Liten vägledning hur du använder ett lagermonteringsverktyg.
Med detta verktyg får du perfekt monterade ramlager enkelt.
Gå ihop några kompisar och köp detta verktyg det lönar sig i längden!

Bild 01

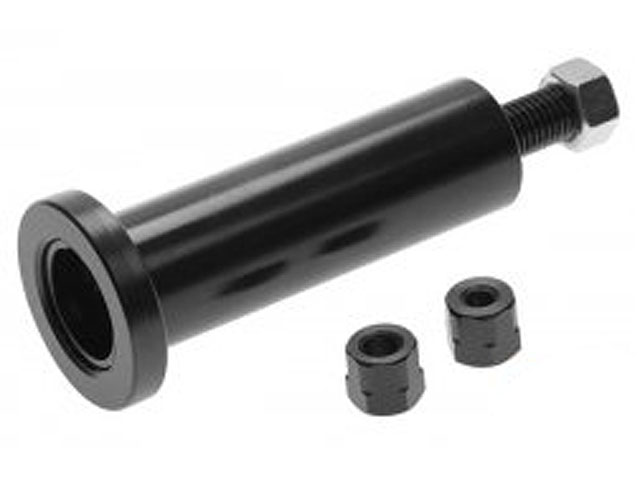

Kiesler - lagermonteringsverktyg

Bild 02

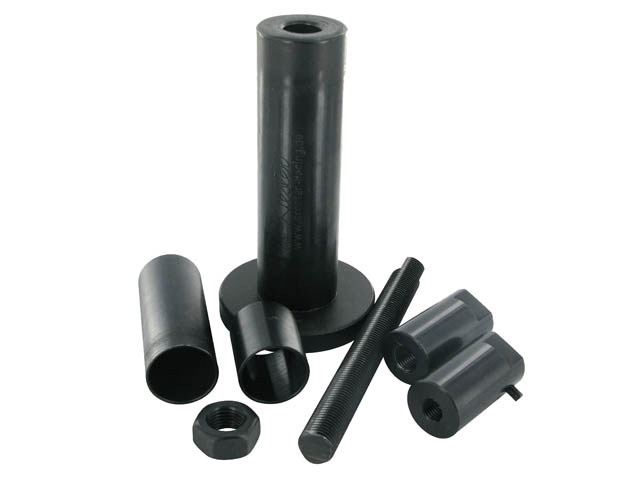

Buzettii - lagermonteringsverktyg

Bild 03

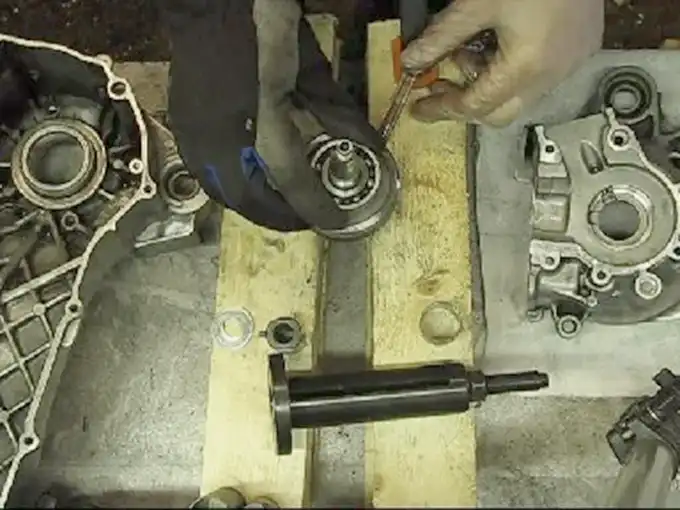

Trä på lagret på vevaxeln

Bild 04

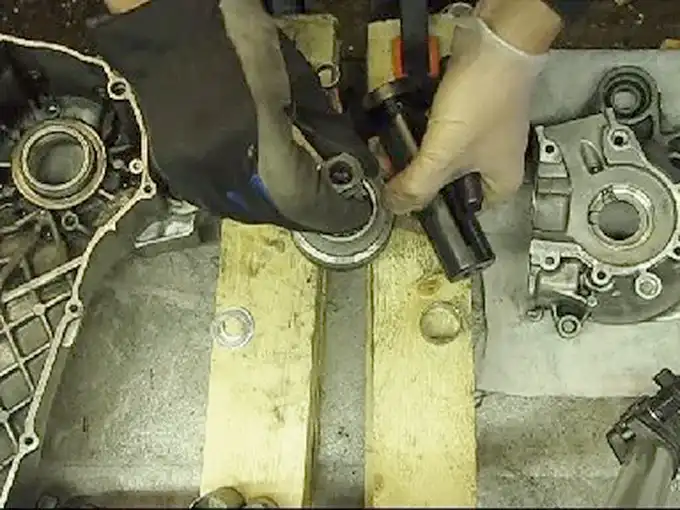

Skruva fast den gängade hylsan på vevaxeln (följer med två olika storlekar)

Bild 05

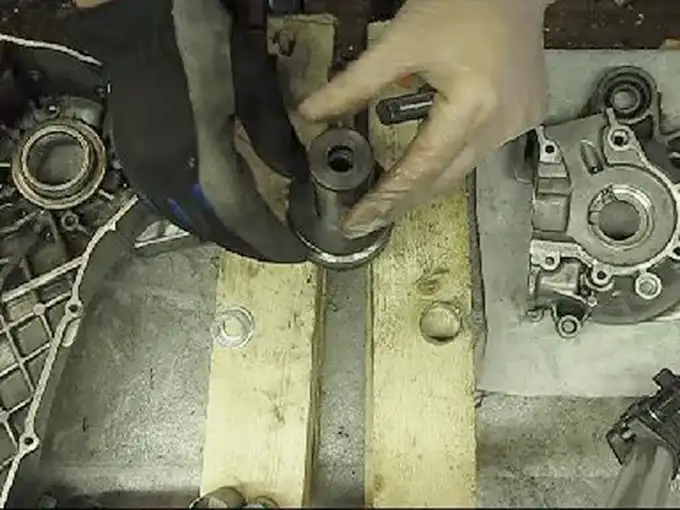

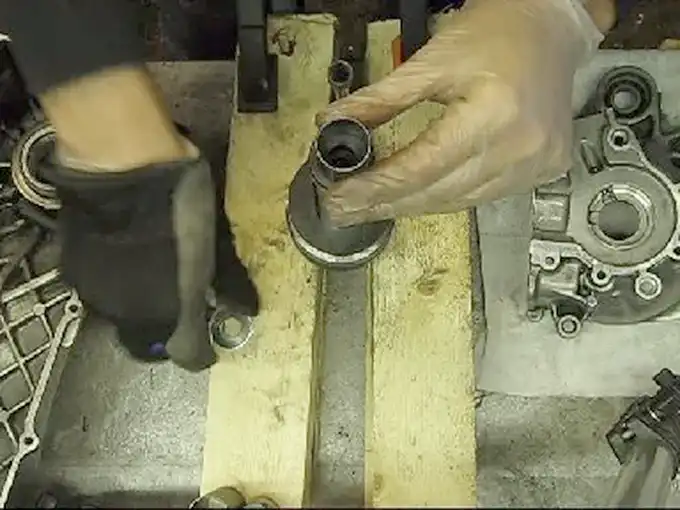

Trä över den stora hylsan på vevaxeln

Bild 06

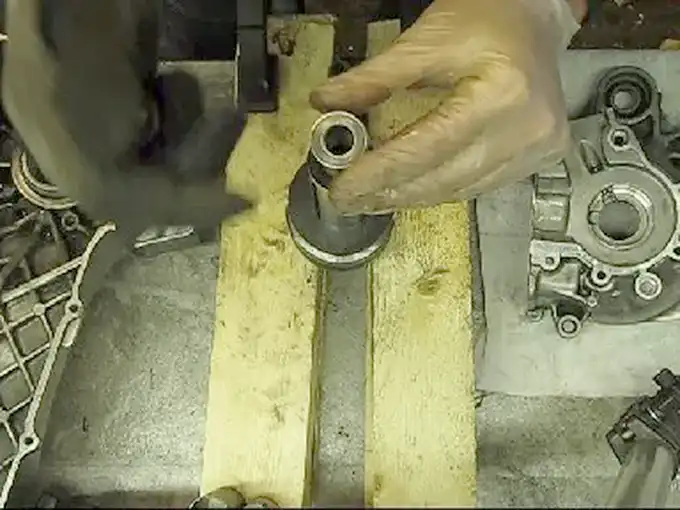

Välj förlängningshylsa

Bild 07

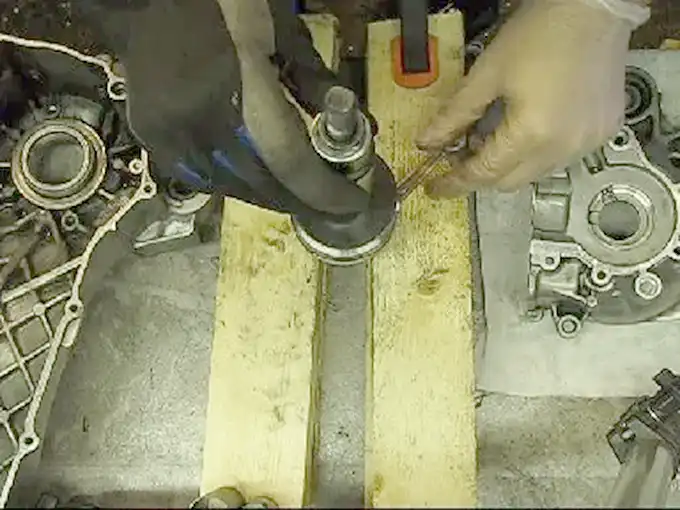

På med brickorna

Bild 08
Skruva fast den gängade stången i hylsan som sitter på vevaxeln

Bild 09

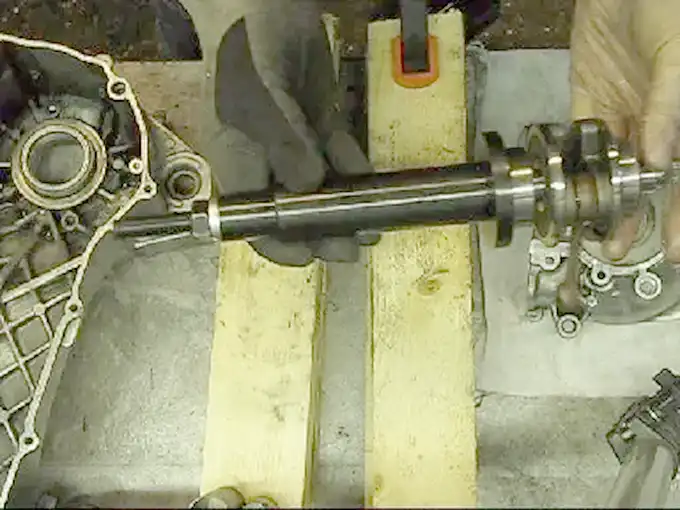

Så här ser paketet ut när du monterat allt

Bild 10

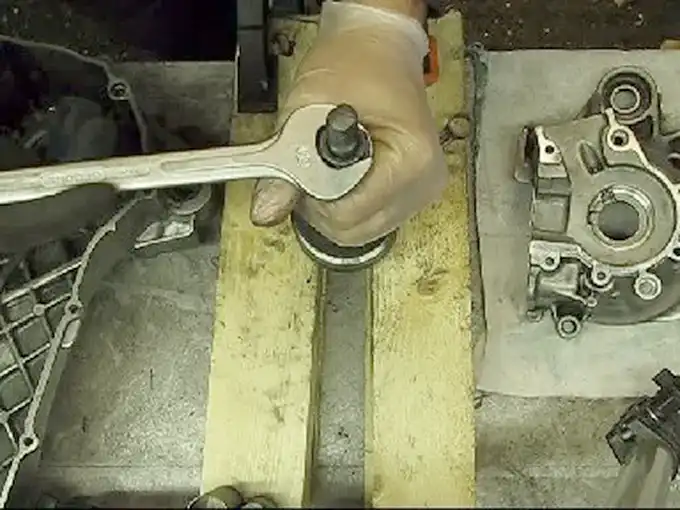

Sedan är det bara att skruva på muttern tills lagret är på plats

Bild 11

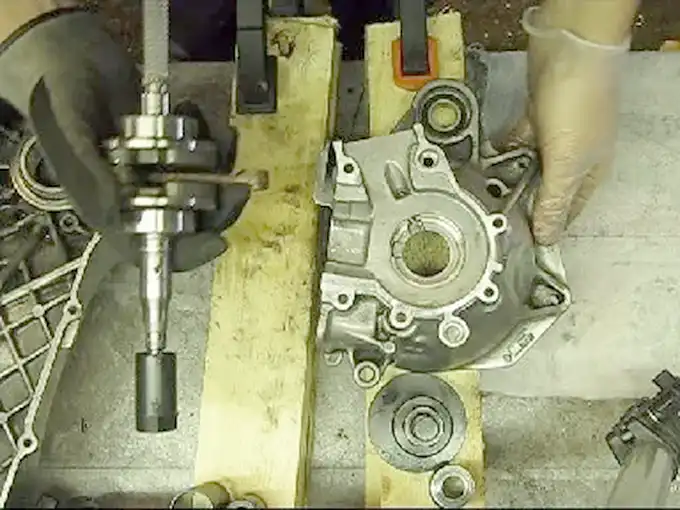

Det går även att använda verktyget för att pressa in lagret i motorblocket

Bild 12

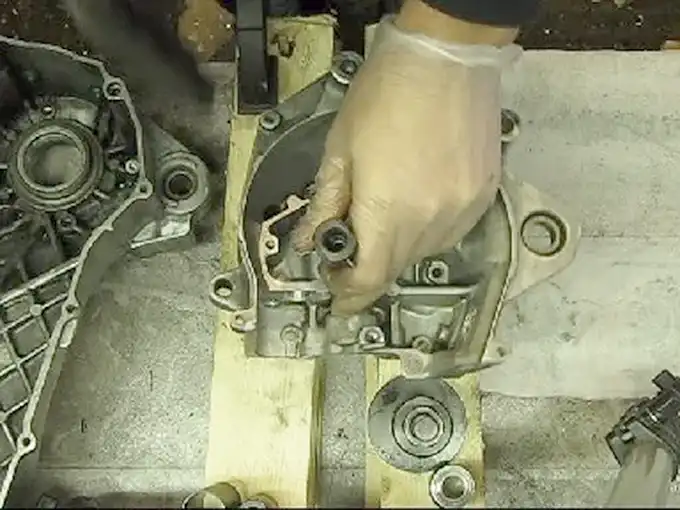

Trä axeln genom blocket

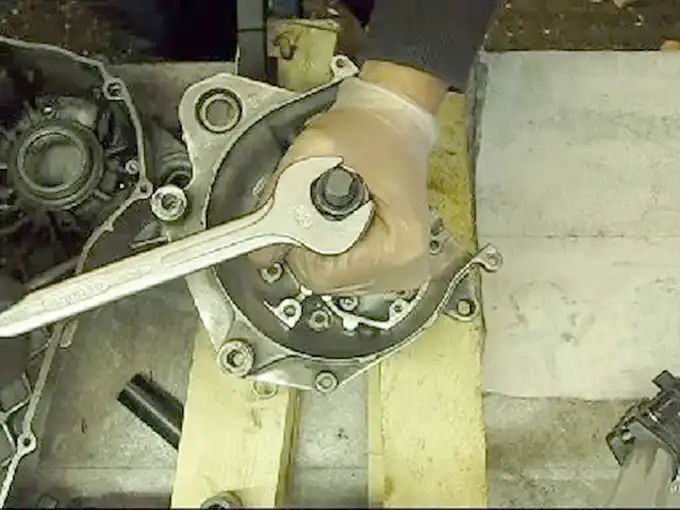

Bild 13
Skruva fast bulten som tidigare

Bild 14

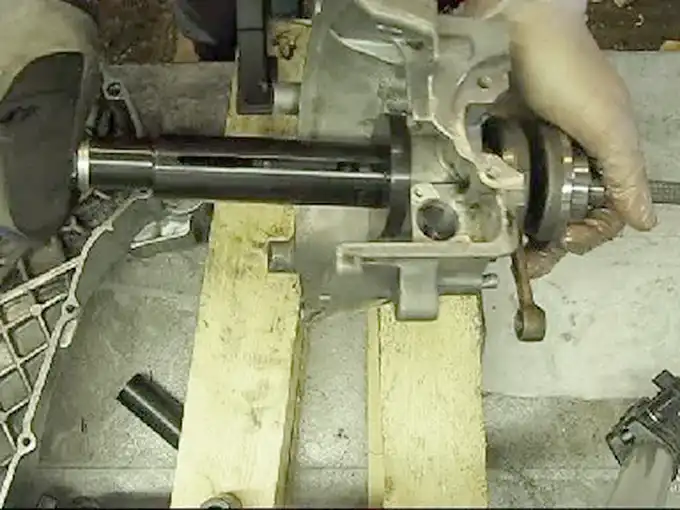

Så här ser det då ut

Bild 15

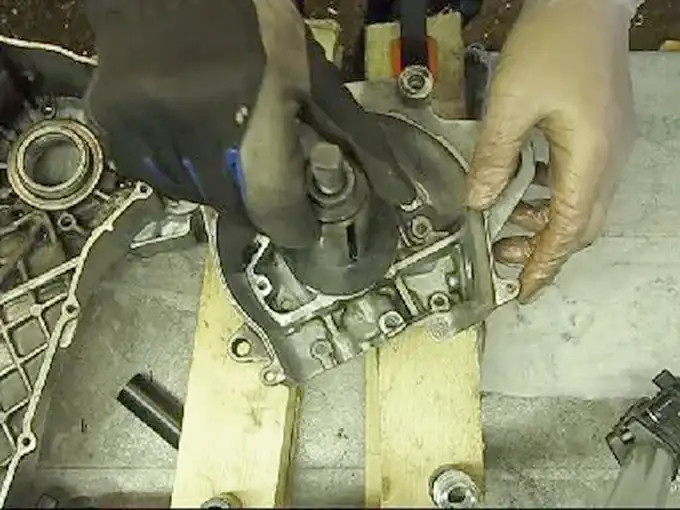

Dra fast lagret på samma sätt som tidigare

Bild 16

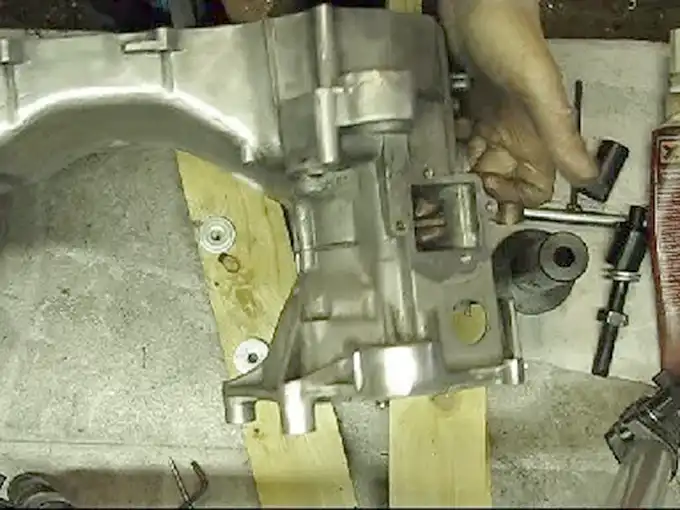

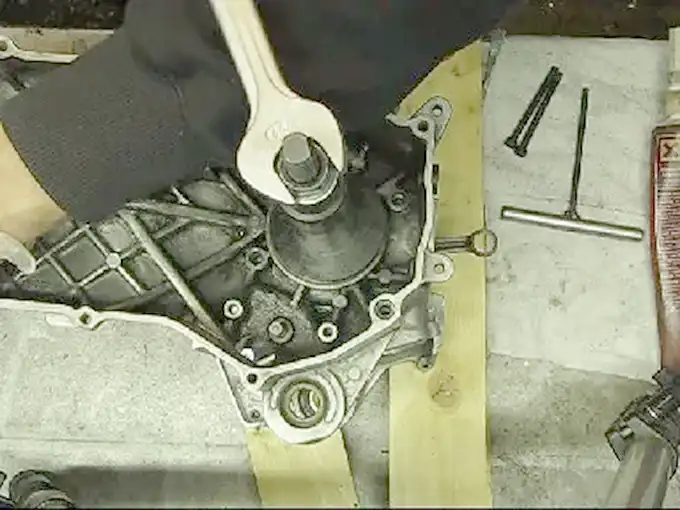

Du kan även dra ihop motorblocket med verktyget

Bild 17
Så här ser det ut när det är klart!

Ett filmklipp kanske sprider lite ljus ifall jag missat att förklara något?
