Montera subframe för förgasare

När en del förgasarmodeller skall monteras så kan ramstaget som går tvärsöver mellan motorn och bakhjulet komma ivägen, detta gör monteringen svår eller omöjlig.

Stage6 har tillverkat en subframe som ser till att förgasaren kan få en placering rakt ovanför bakhjulet. Fördelarna med att montera en subframe är solklara, man får en avsevärt bättre och mer finstämd kurvtagning. Även gasrespons och en högre maxeffekt kan uppnås då man kan använda ett rakt insug.

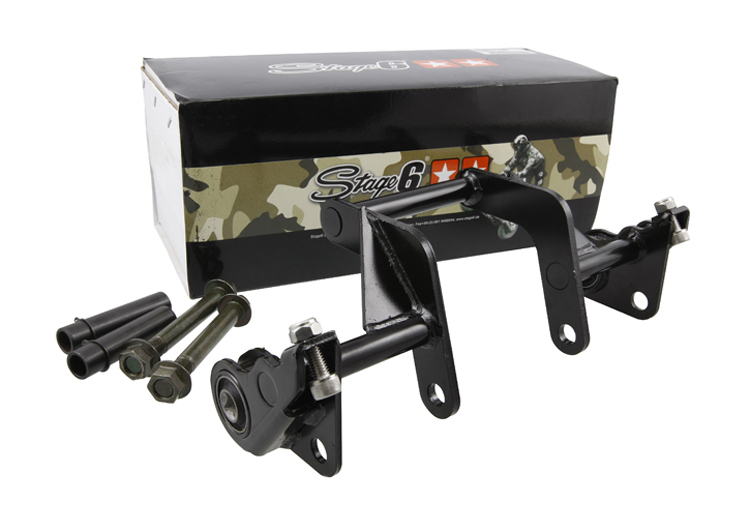

Stage6 - Subframe MK II (S6-9916605)

Stage6 - Förgasare (R/T Flat-Slide) VHST 28 (S6-30RT-VHST28)

Stage6 - Insug+Spacer (R/T) FKM Viton® Svart (S6-3316617/BK)

Stage6 - Membran (VForce3) (S6-3219000)

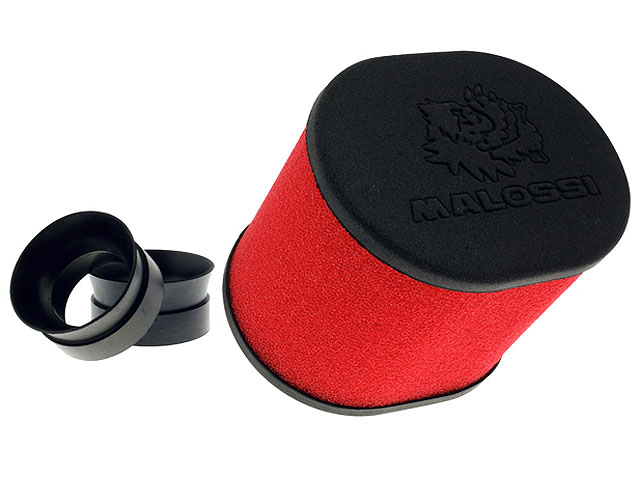

Malossi - Luftfilter (E15) (M0413434)

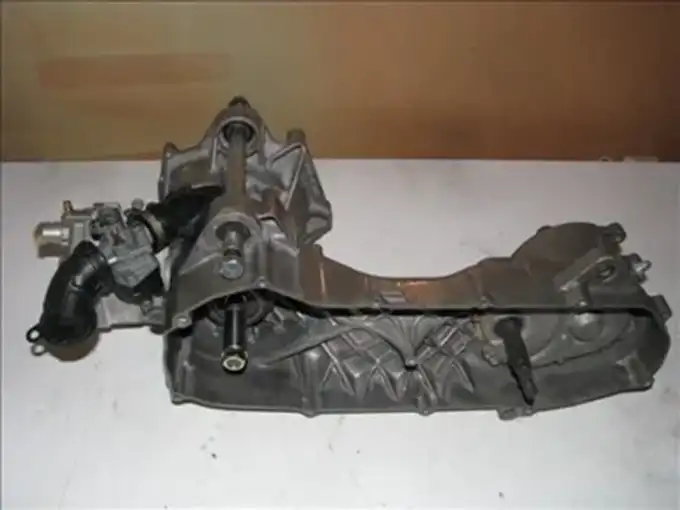

Bild 01
Original förgasarplacering

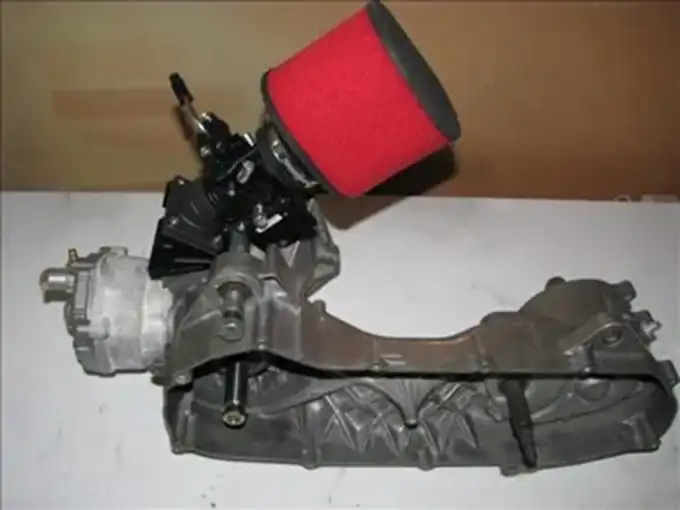

Bild 02
Ny förgasarplacering

Bild 03

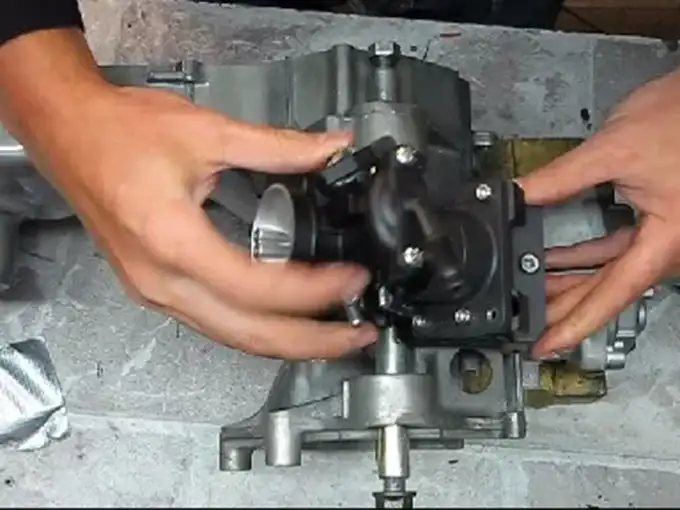

Nya förgasaren får inte plats p.g.a. staget för motorfästet

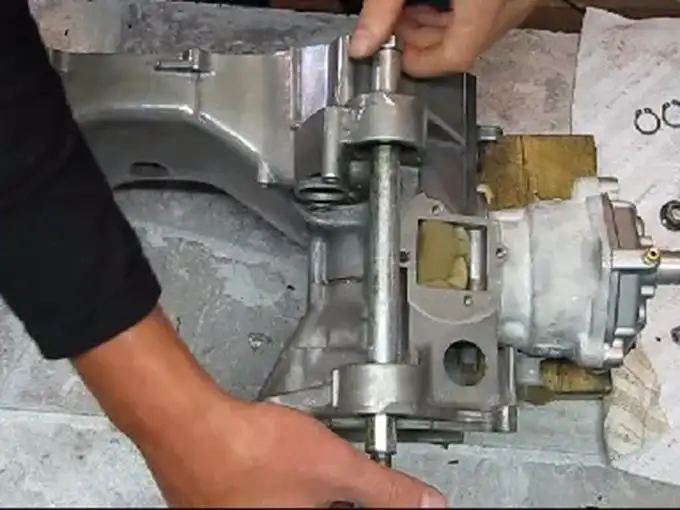

Bild 04
Jag demonterar originalstaget

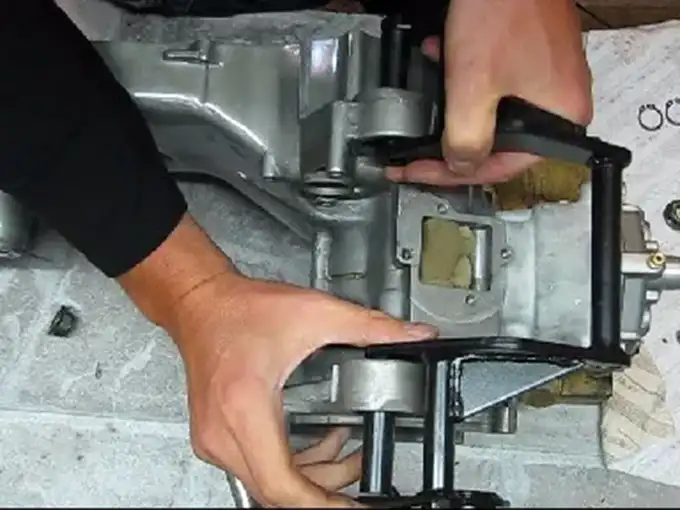

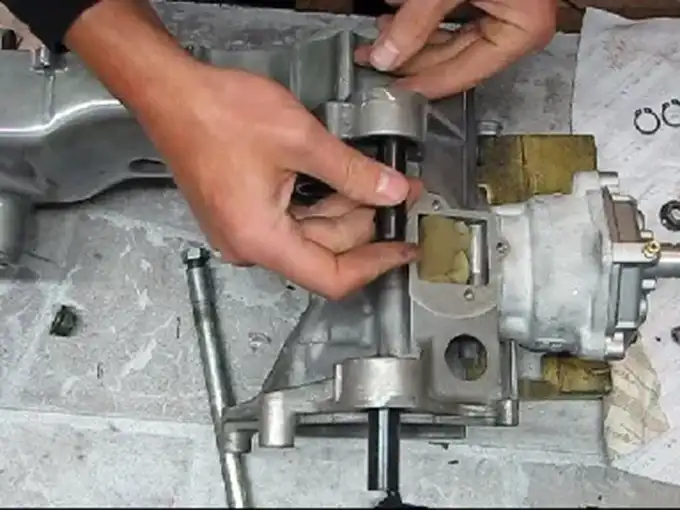

Bild 05
Sedan är det dags för det nya delade staget

Bild 06
Sedan raminfästningen
Muttrarna efterdrar du när den sitter på ramen

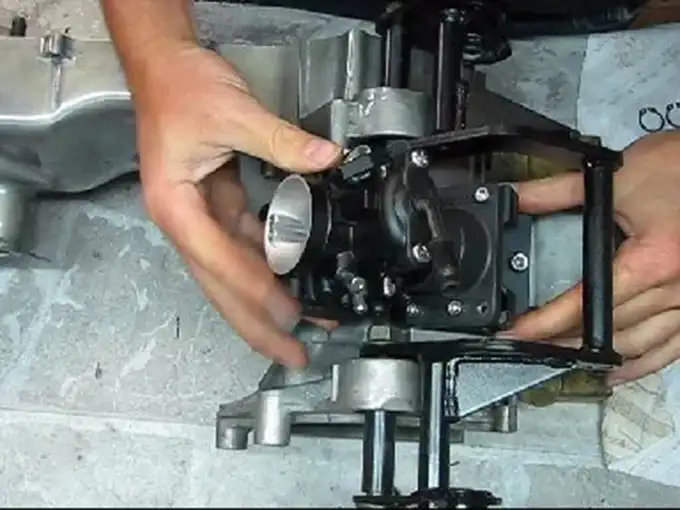

Bild 07
Nu passar den nya förgasaren!

Bild 08

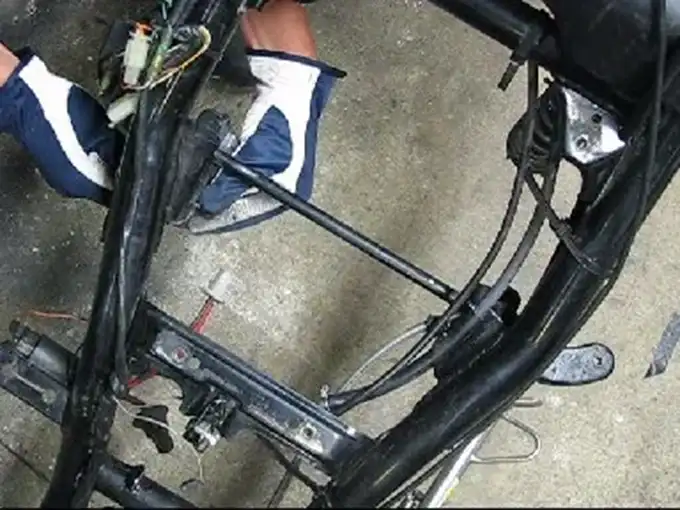

Demontera orginalfästet från ramen

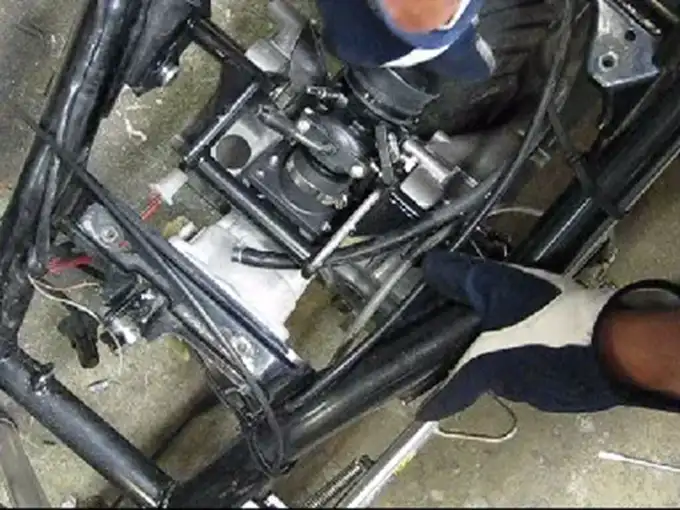

Bild 09

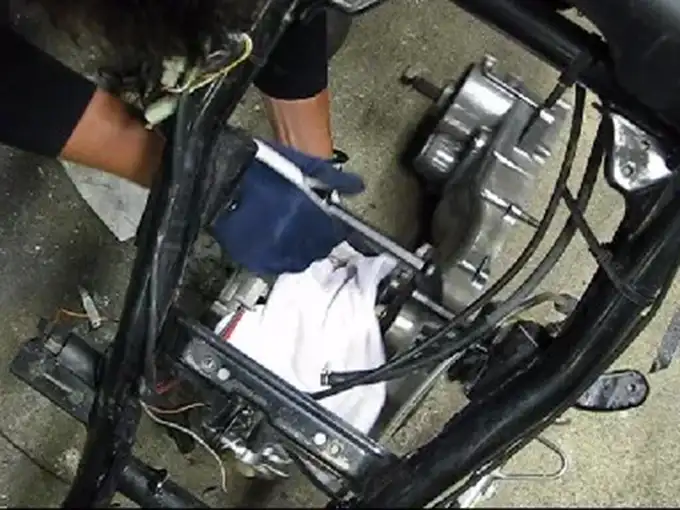

Sedan lyfter jag dit nya infästningen på ramen

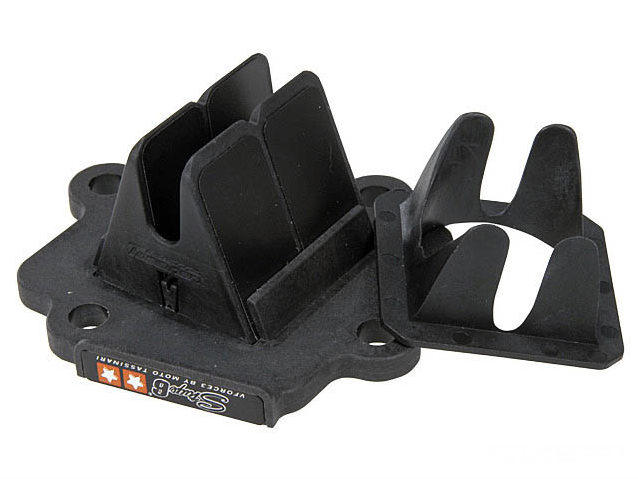

Bild 10

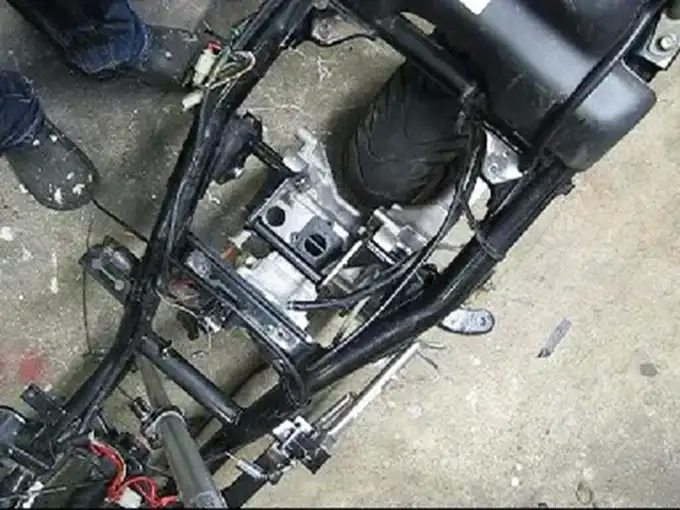

Nya membranet
Stage6 - Membran (VForce3)

Bild 11

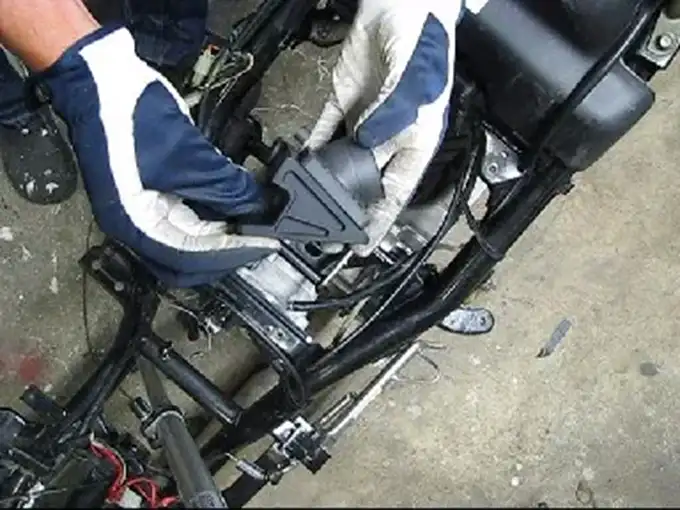

Nya spacern och insuger

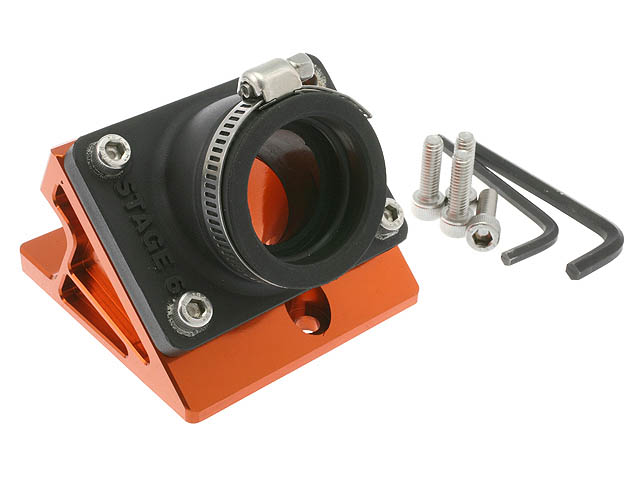

Stage6 - R/T Insug+Spacer (FKM Viton®)

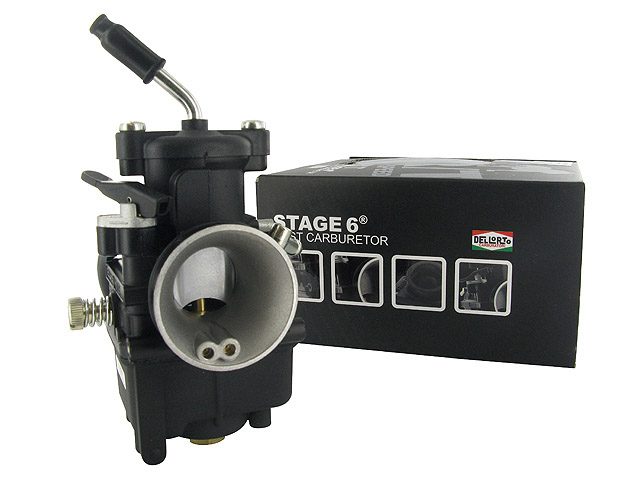

Bild 12
Nya förgasaren
Stage6 - (R/T Flat-Slide) VHST 28

Bild 13
Alla grejer på plats!

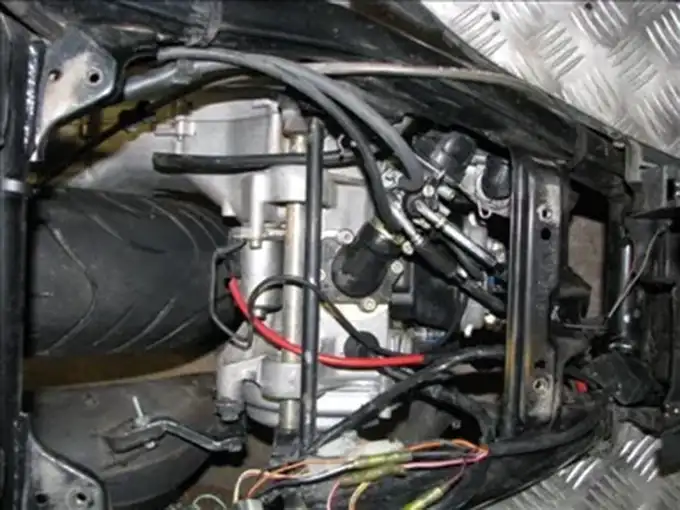

Bild 14
Före!

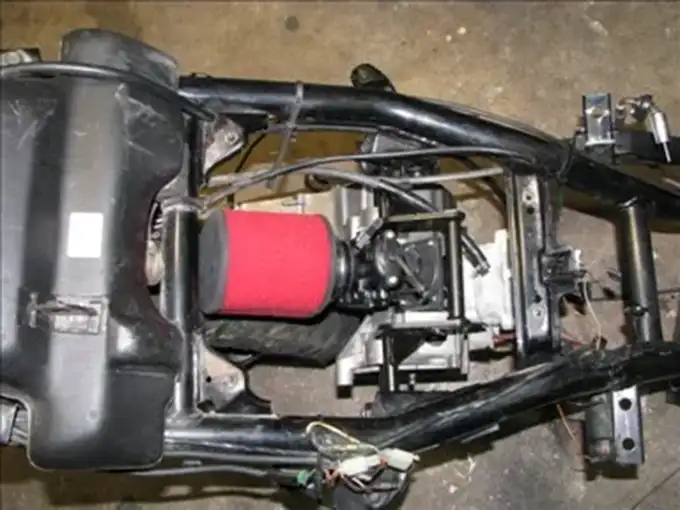

Bild 15
Efter!

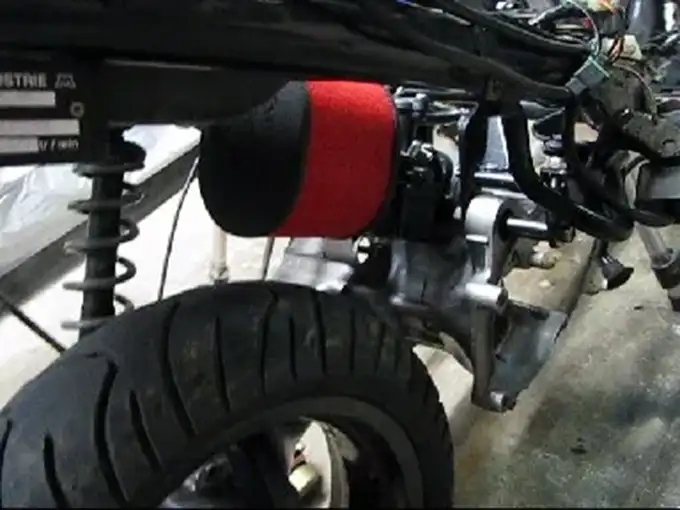

Bild 16

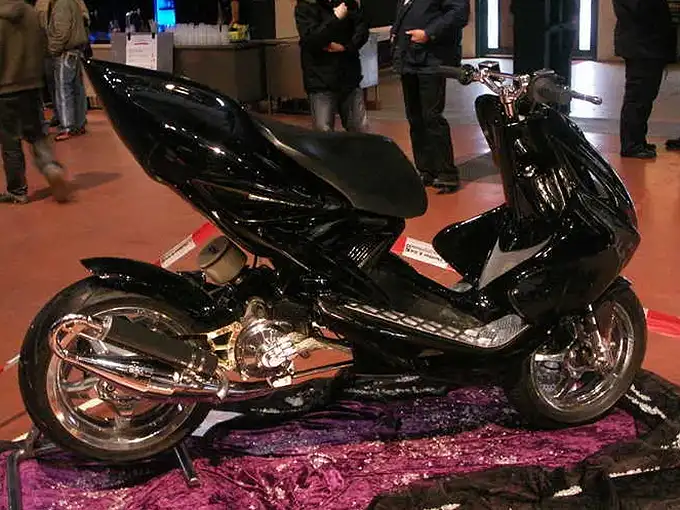

Detta är en scooter med monterad subframe

VIDEOGUIDE - Montera subframe för större förgasare
