Ta bort el-starten (Minarelli)

Guide - Ta bort elstart (Minarelli) - Ikonbild

I denna guide plockar vi bort elstarten på Minarellimotorn.

Nu när jag trimmar min Aerox med Malossis Big Bore kit så får elstartenheten inte plats och jag är tvungen att demontera elstartsenheten. Du kan även använda denna guide i felsökningssyfte eller bara som hjälp om du behöver byta ut startenheten.

Här nedan ser du huvuddelarna i startenheten

Tips - Klicka på bilderna för att komma till webbutiken

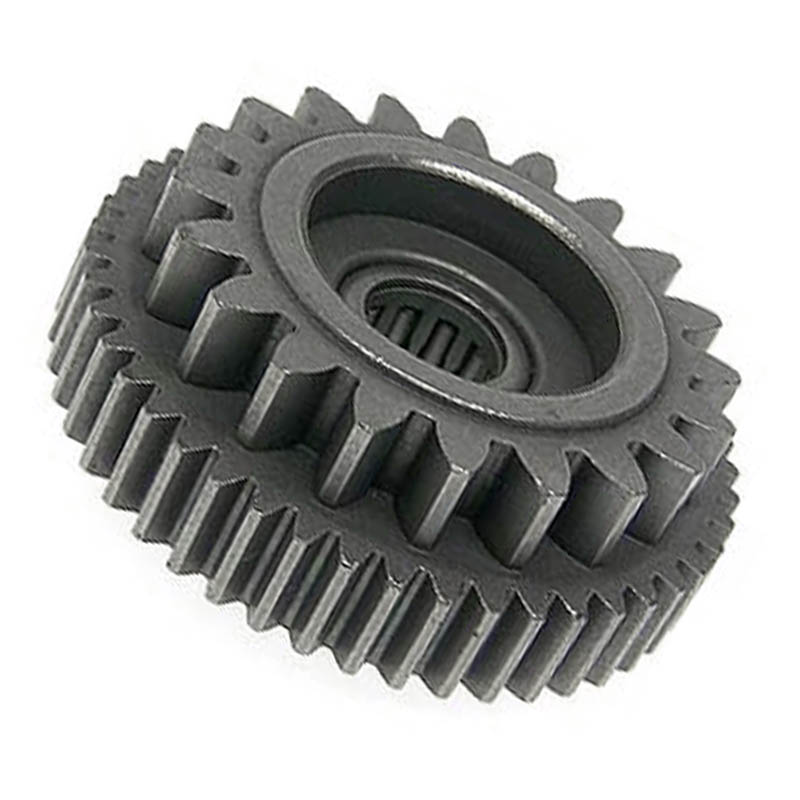

Startdrev
Startdrev

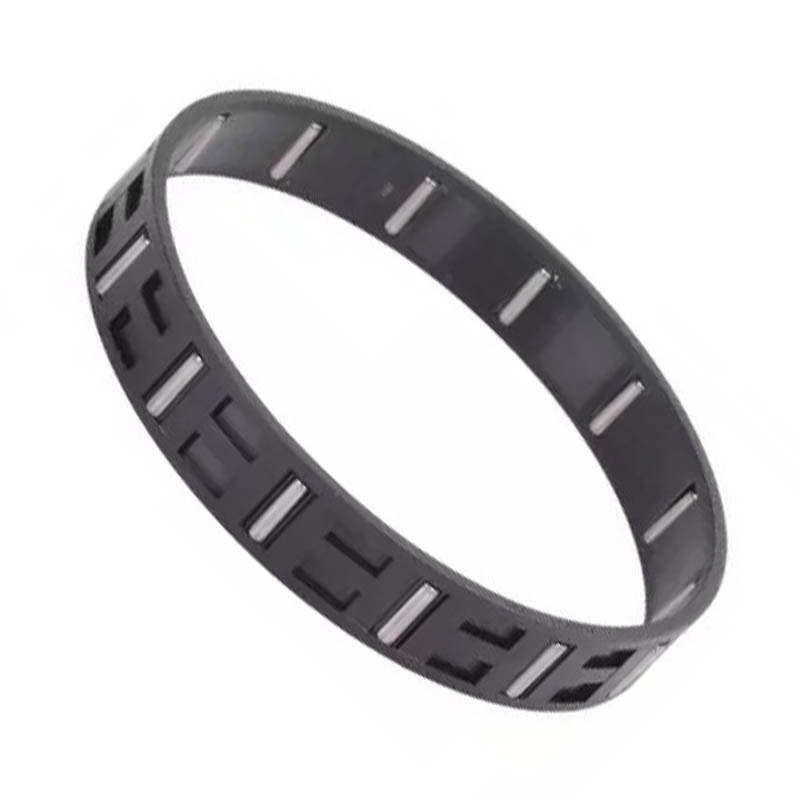

Startdrevslager
Startdrevslager

Startmotor
Startmotor

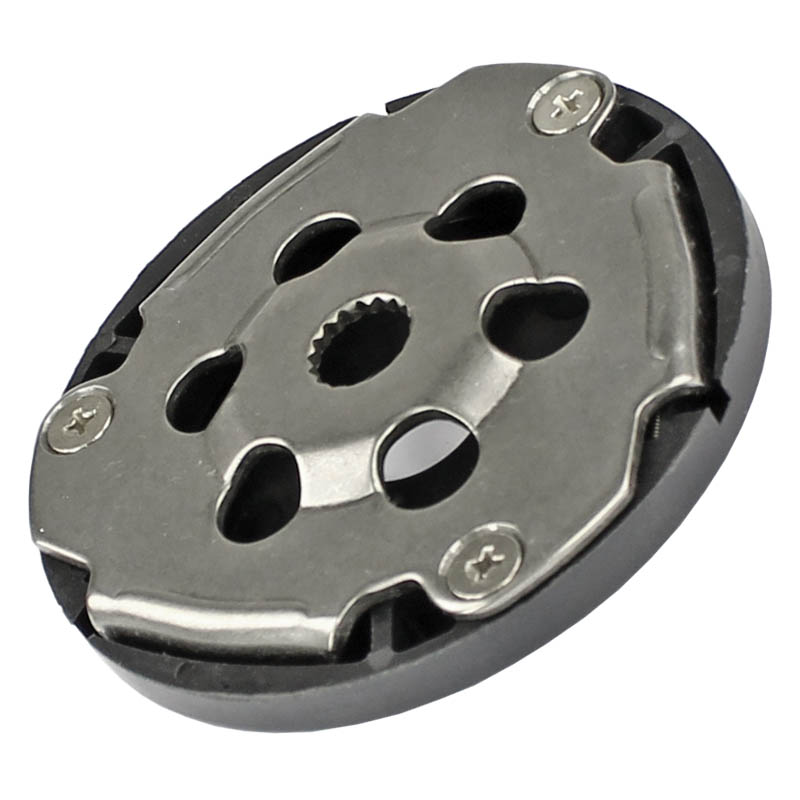

Startkassett/startkoppling
Startkassett (kallas "startkoppling" på TS-shopen)

Du kan göra allt nedanstående UTAN att lossa motorn från moppen. Men du måste plocka bort variatorn innan du börjar.

Guide - Ta bort elstart (Minarelli) - Bild 1
Bild 01

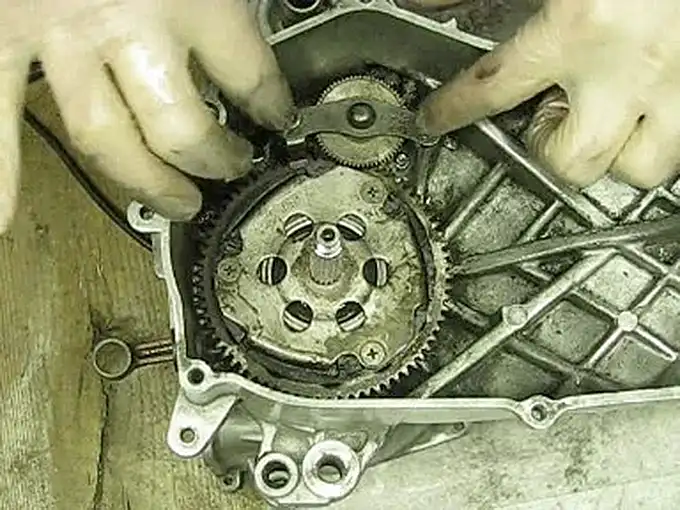

- Lossa de två bultarna som håller fast startdrevet
- Plocka loss fästet som håller drevet på plats
- Det sitter även en bricka under fästet

Guide - Ta bort elstart (Minarelli) - Bild 2
Bild 02

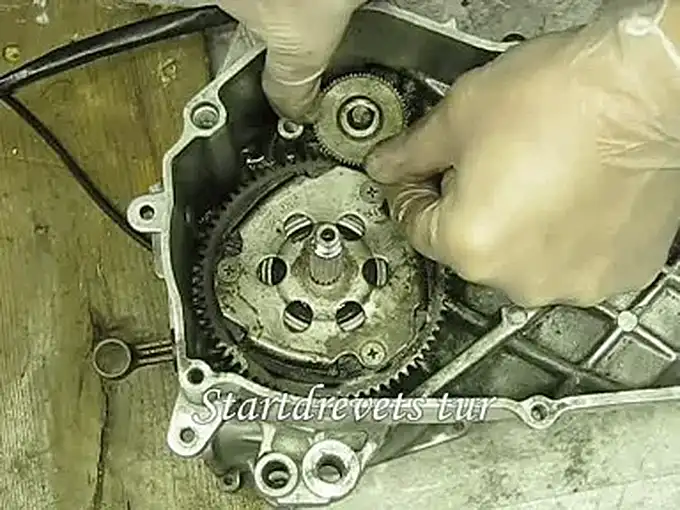

- Plocka bort startdrevet
- Det sitter även en bricka under drevet

Guide - Ta bort elstart (Minarelli) - Bild 3

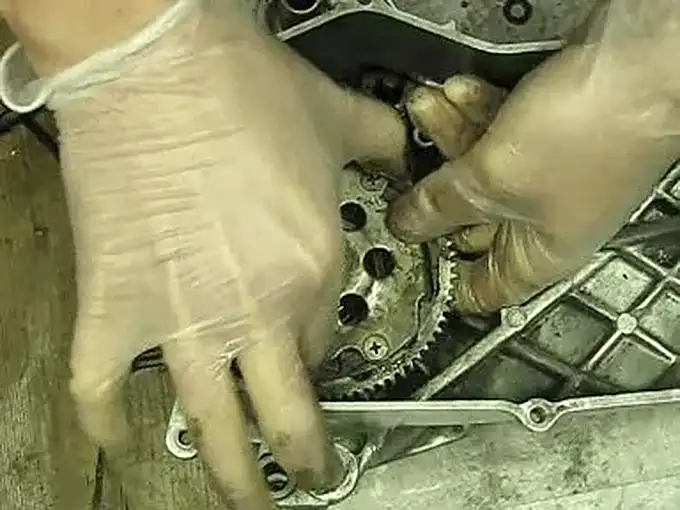

Bild 03
- Försök plocka loss HELA startkransen i ett stycke
- Ta tag i drevet som är underst och lirka allt uppåt

OBS!
- Gör du inte som ovan så har du en massa pinnar och fjädrar som lossnar...

Guide - Ta bort elstart (Minarelli) - Bild 4

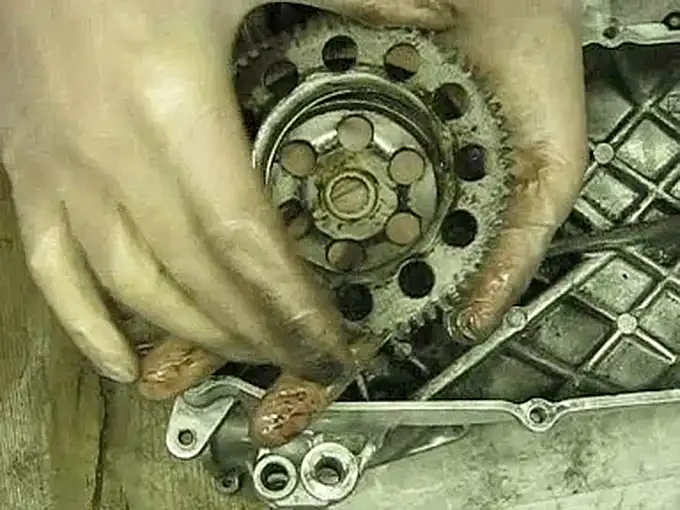

Bild 04
- Nu vänder jag på enheten och lyfter ur startkransen

Guide - Ta bort elstart (Minarelli) - Bild 5

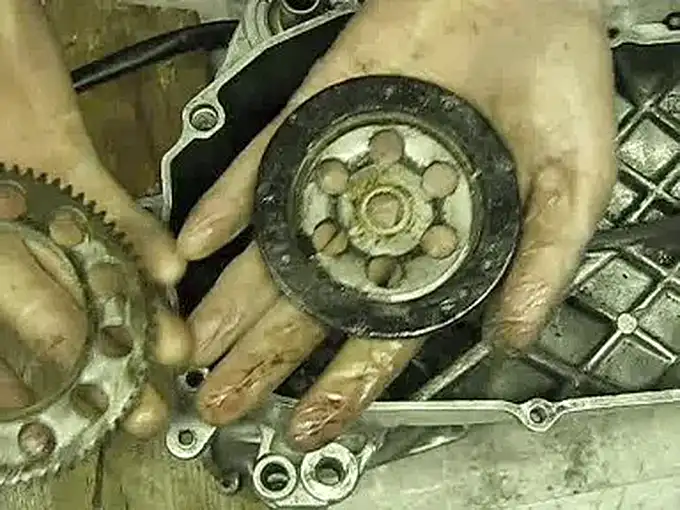

Bild 05
- Alla fjädrar och pinnar blev kvar
- Jag lägger undan delarna och fortsätter demonteringen

Guide - Ta bort elstart (Minarelli) - Bild 6

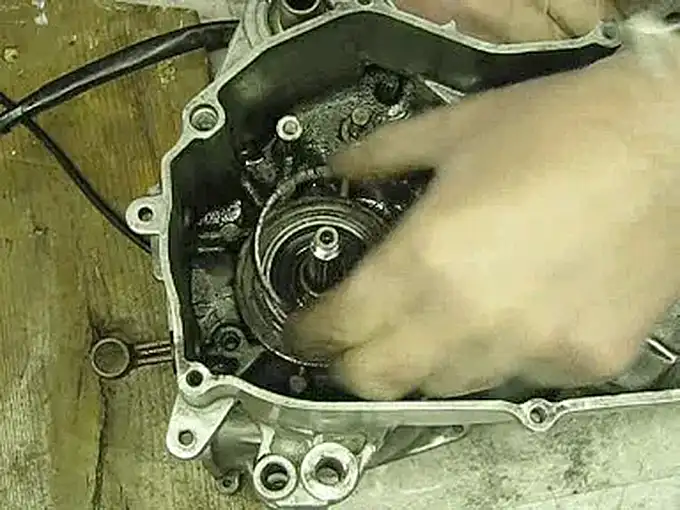

Bild 06
- Startkranslagret plockar jag bort från veven

Guide - Ta bort elstart (Minarelli) - Bild 7

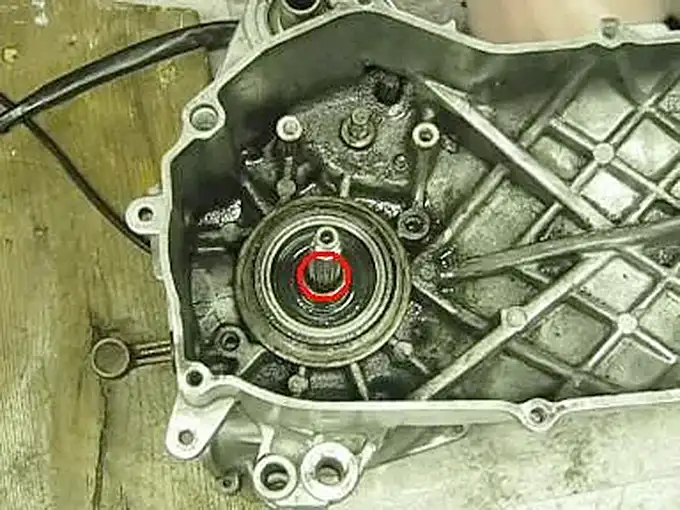

Bild 07
- Glöm inte hylsan på vevaxeln!

OBS!
- Glömmer du denna vid monteringen så kommer du att klämma fast startmotorn.
- Detta kommer oundvikligen göra så att startmotorn brinner!

Cred till "Chrilla1980" som påpekade detta

Guide - Ta bort elstart (Minarelli) - Bild 8
Bild 08

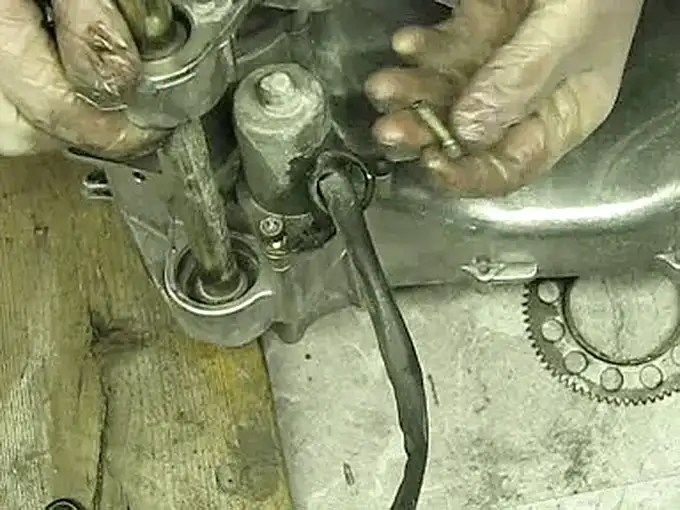

- Jag plockar loss de två bultarna som håller fast startmotorn
- Sedan drar jag bara ut startmotorn

Guide - Ta bort elstart (Minarelli) - Bild 9

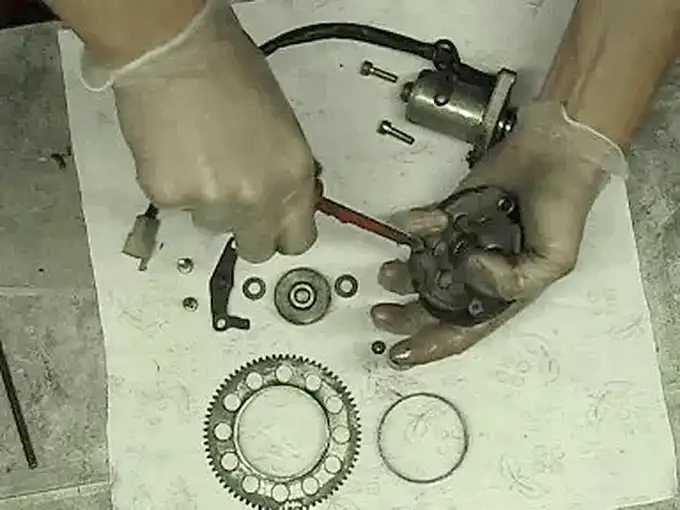

Bild 09
- Sedan öppnar jag själva "startkassetten" genom att lossa de tre skruvarna

OBS!
- Var försiktig när du gör detta
- Håll även handen under så att fjädrar och pinnar inte faller bort

Guide - Ta bort elstart (Minarelli) - Bild 10

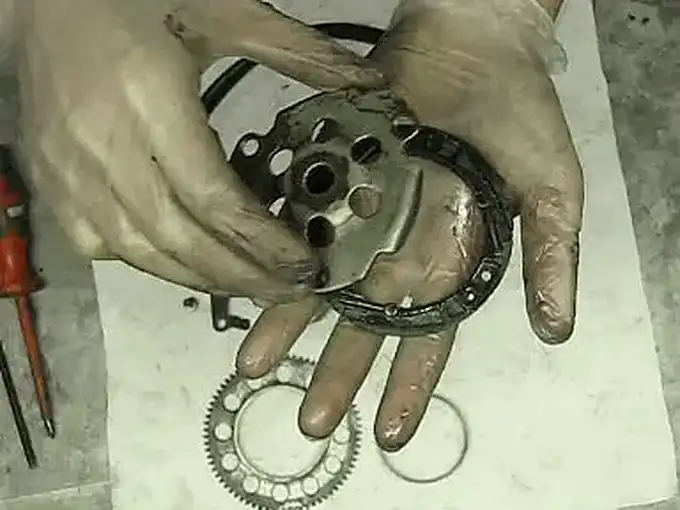

Bild 10

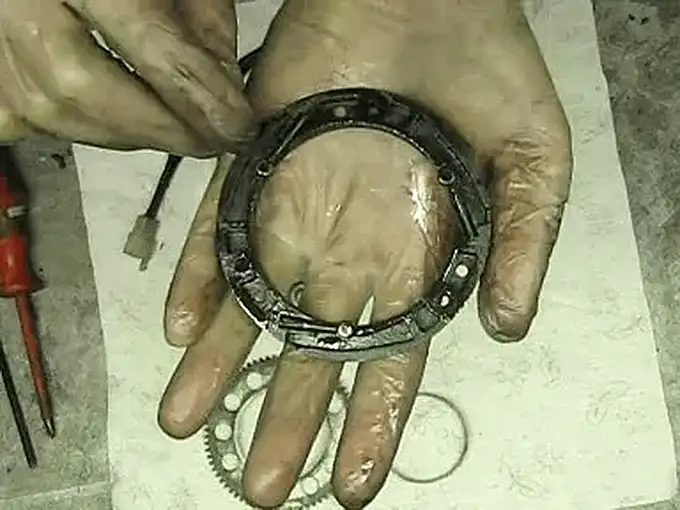

- Kassetten innehåller tre fjädrar och tre pinnar
- Se till att alla fjädrar är hela och att det är rent

Guide - Ta bort elstart (Minarelli) - Bild 11
Bild 11
- Nu kan du montera ihop allt igen

Guide - Ta bort elstart (Minarelli) - Bild 12
Bild 12

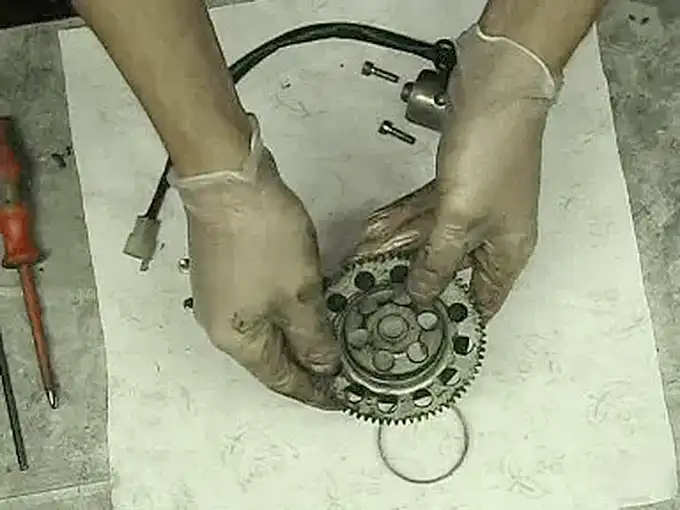

- De kan vara lite "pillrigt" att få tillbaka pinnar och fjädrar
- Montera även startdrevslagret
- Men när du fått ihop det så här långt kan du göra ett funktionstest (se nästa bild)

Guide - Ta bort elstart (Minarelli) - Bild 13

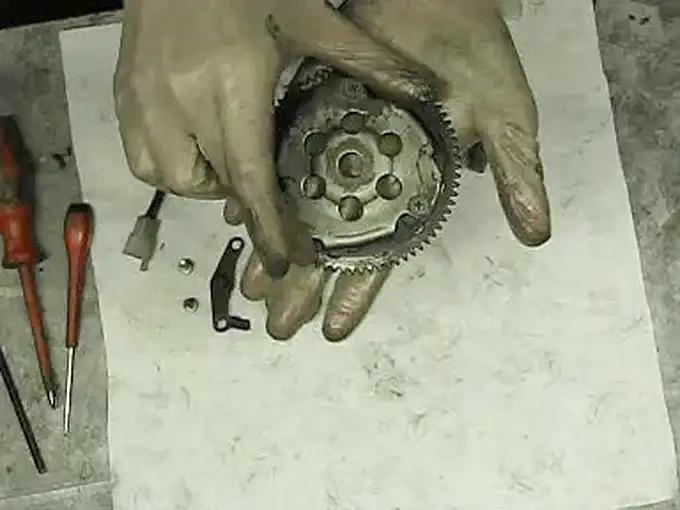

Bild 13
Funktionstest
Vevaxeln skall kunna snurra utan att startkransen följer med
- Snurrar du ytterdelen på kassetten motsols skall startkransen stå still
- Snurrar du ytterdelen på kassetten medsols skall startkransen följa med

Tips - Kolla youtubeklippet om du är osäker

Videoguide - Ta bort elstarten (Minarelli)
