Inkoppling av tankmätare

Koppla in tankmätaren på Kosomätare (DB-02R)

Här visar jag hur du man kopplar in tankmätarfunktionen på (KOSO DB-02R) på en Peugeot.
(Detta är ett avsnitt ur monteringsguiden för DB-02R)

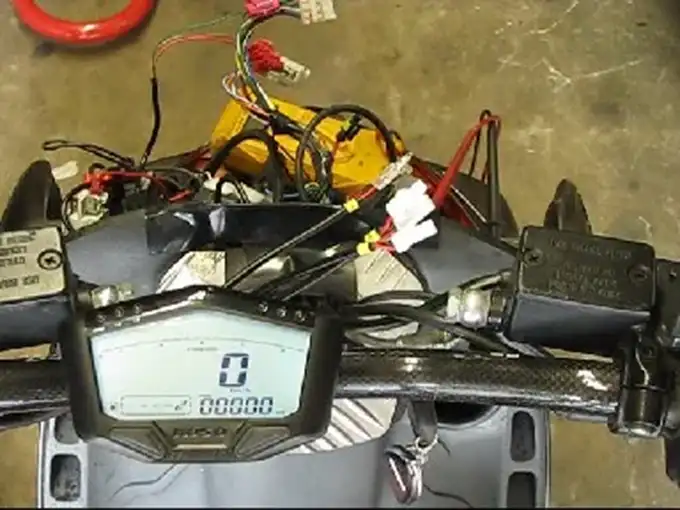

Bild 1

- Använd monteringsguiden (Länk) för att koppla in mätaren.
- Har du fått mätaren att starta enligt bilden ovan är det dags att ansluta tankmätaren.

Bild 2

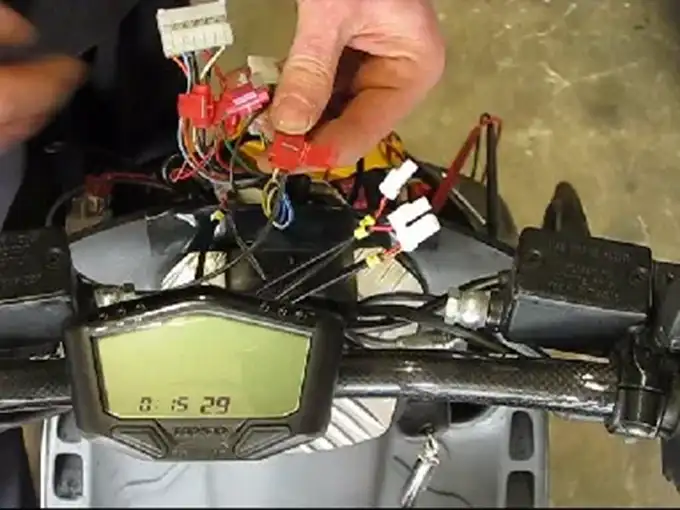

Tankmätaren kopplas in på kabelstamen märkt (nr 2).
Den innehåller saddar för tankmätare och varvräknare.

Bild 3

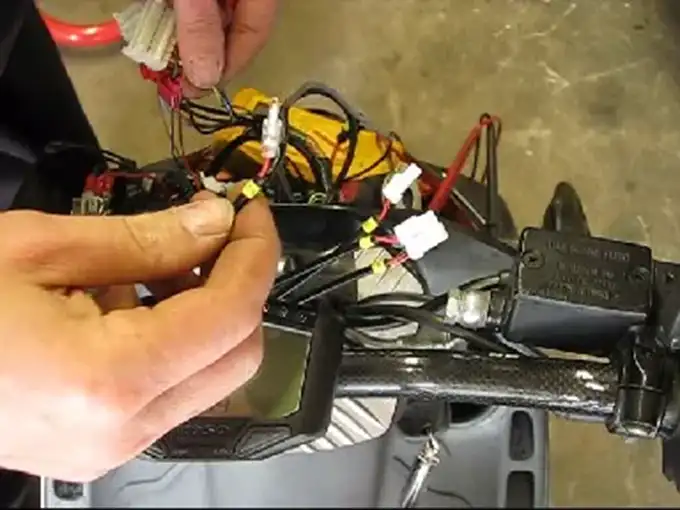

- Svarta sladden (Tankmätarkabel) till gul/vita från originalmätaren (Peugeot).

Peugeot, KYMCO och Baotian skall kopplas in på gul/vit kabel
Yamaha skall kopplas in på grön kabel
PGO skall kopplas in på grå kabel

Kolla ett elschema till ditt fordon om du är osäker på vilken kabel som är rätt.

Bild 4

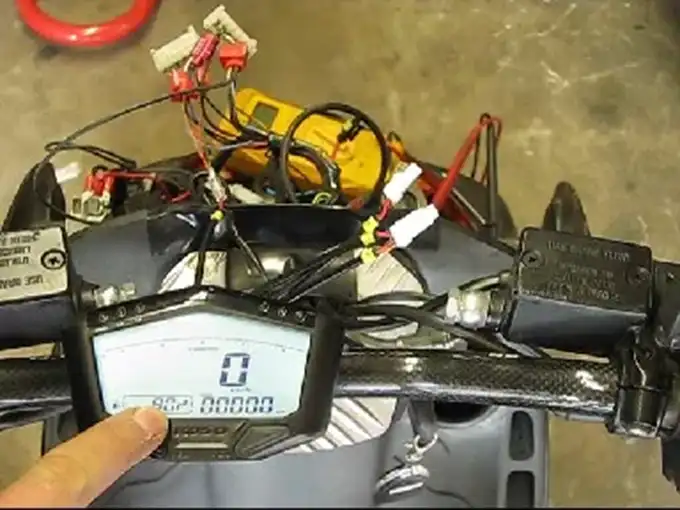

- Tankmätaren visar nu 80% och det verkar stämma
- Somliga originalmätare har motstånd på 510 Ohms, då måste man justera in detta
- Denna hade 100 Ohms och verkar fungera (jag visar senare hur man ställer in för 510 Ohm)

OBS! Kolla i manualen till ditt fordon så du vet vilket motstånd tankmätaren har.

Inställning av tankmätaren i mätarens meny

Bild 5

Inställning för hastighetsmätaren

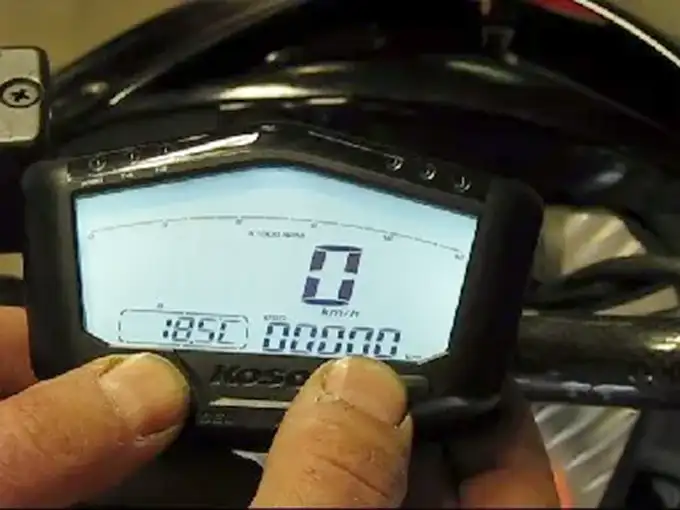

Så här kommer du in i menyn på mätaren.
- Slå igång nyckeln så mätaren tänds

Bild 6

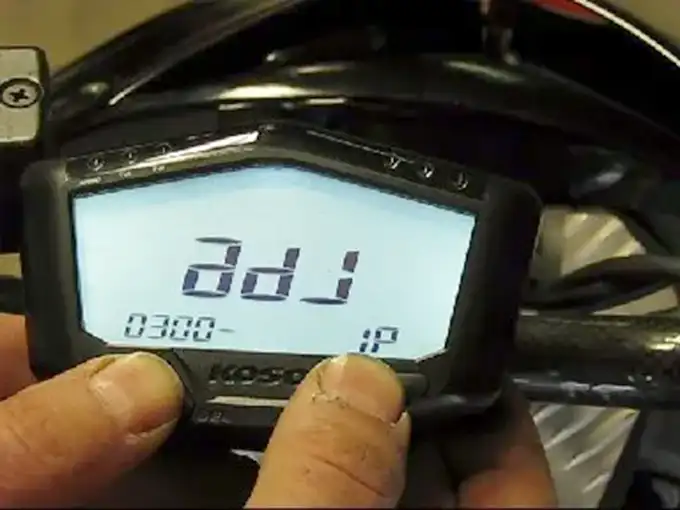

- Håll in de båda knapparna i 6 sekunder
- Nu skall "ADJ" menyn dyka upp

Bild 7

- Beroende på vad du har för motstånd i tankmätaren (högerkant av mätare)

Bild 8

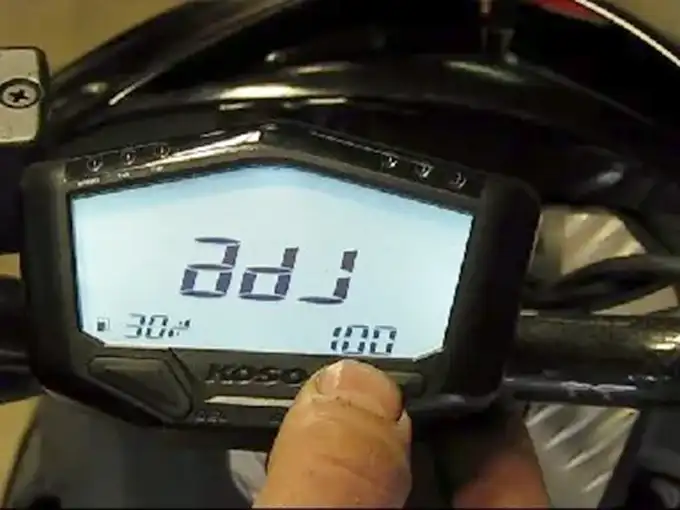

- Du kan välja mellan 100 ohm eller 510 ohm.
(Kolla i din manual vilket som är rätt för ditt fordon)

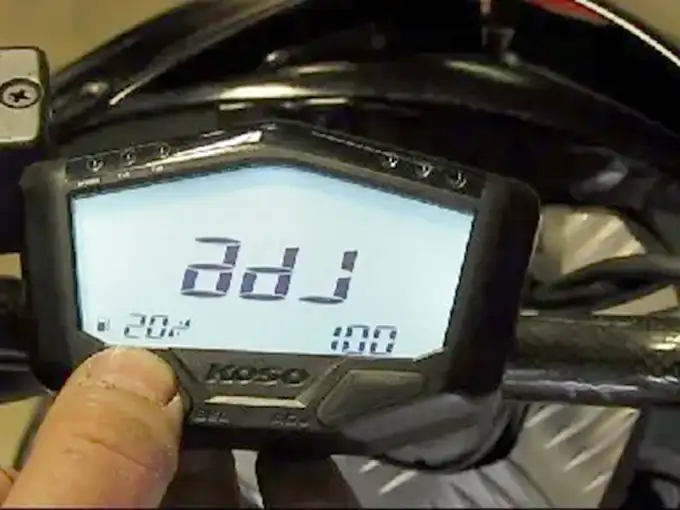

Bild 9

Varning för låg bensinnivå
20% väljer jag som larmgräns

Nedan har du hela flmklippet med installationen.

Videoguide - Inkoppling tankmätare Koso DB-02R

Här är hela installationsfilmen för Koso DB-02R
